Descrizione funzionale
A
C
D
E
B
F

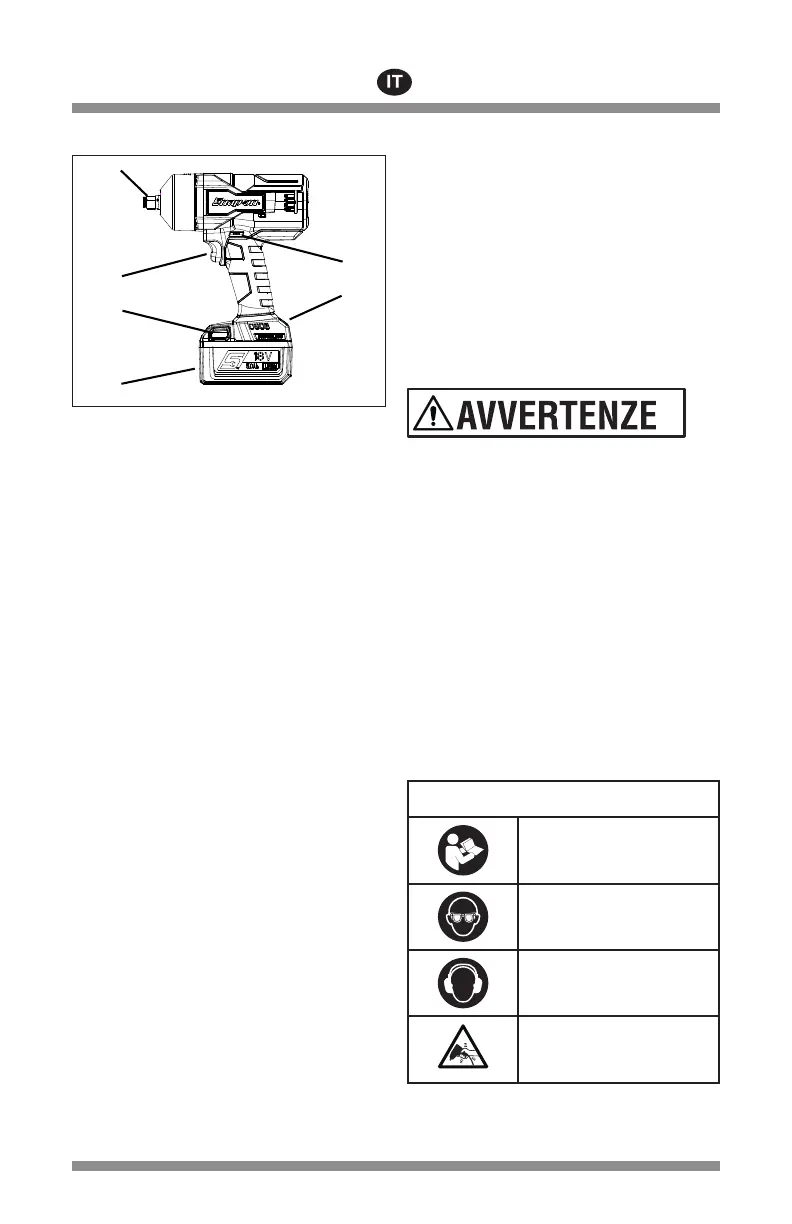

Figure 1: Avvitatore ad impulsi a batteria
A – Base dell’anello di tenuta
B – Barra d’inversione rotazione avanti/indietro
C – Grilletto
D – Pulsante di rilascio
E – Batteria ricaricabile
F – Impostazioni della potenza
Dati tecnici
Caratteristiche tecniche
dell’avvitatore a impulsi
Dimensioni dell’attacco quadro
CT9050 ......Base dell’anello di tenuta ½” (13 mm)
CT9050P .................. Base con perno ½” (13 mm)
CT9050L ........................Base dell’anello di tenuta
½” (13 mm), lunga 3” (76 mm)
CT9050LP ............... Base con perno ½” (13 mm),
lunga 3” (76 mm)
CT9050XL ......................Base dell’anello di tenuta
½” (13 mm), lunga 6” (152 mm)
CTQ9050 .. ......................... Base esagono interno
cambio rapido 7/16” (11 mm)
Coppia di serraggio
CT9050/CT9050P ...............................1085 N•m
CT9050L/CT9050LP .............................880 N•m
CT9050XL ........................................ ... 680 N•m
CTQ9050 .. ........................................... 540 N•m
Coppia di strappo bulloni
CT9050/CT9050P/CT9050L ................1355 N•m
Velocità a vuoto ..................................... 2000 rpm
Impulsi al minuto ...................................2300 ipm
Voltaggio motore ...................................18,0 VCC
Peso con batteria (Ioni di litio)
CT9050/CT9050P/CTQ9050 ......................2,9 kg
CT9050L/CT9050LP .................................3,1 kg
CT9050XL .................................................3,2 kg
Rumore* (Collaudato secondo la norma EN 62841)
Livello pressione sonora (A)....................92,4 dB
Incertezza, K .............................................3,0 dB
Livello potenza sonora (A) .....................104,0 dB
Incertezza, K .............................................3,0 dB
Vibrazioni* (Collaudato secondo la norma EN 62841)
Livello di vibrazioni ..............................5,48 m/s
2
Incertezza, K ........................................1,20 m/s
2
*NOTA: I valori totali dichiarati per le vibrazioni e
per il rumore sono stati misurati secondo
metodologie di prova standard e sono utilizzabili
per paragonare un utensile con un altro. I valori
totali dichiarati per le vibrazioni e per il rumore
sono anche utilizzabili per una valutazione
preliminare del livello di esposizione.
Il livello di vibrazioni e rumore emesso dagli utensili
a motore può differire dai valori dichiarati
dipendendo dalla modalità di utilizzo dell’utensile
stesso e, specialmente, dal tipo di materiale che
compone il pezzo in lavorazione. Implementare
norme di salvaguardia della sicurezza dell’operatore
basate su tempi di esposizione in condizioni di
utilizzo reali (prendendo in considerazione tutte le
fasi del ciclo di lavoro, compresi i tempi in cui
l’utensile è spento, gira a vuoto e viene
effettivamente utilizzato).
La Snap-on declina ogni responsabilità derivante
dalle conseguenze dell’utilizzo dei valori dichiarati,
anziché di quelli reali di esposizione rilevati
direttamente sul cantiere durante la valutazione dei
rischi in materia antinfortunistica; situazione sulla
quale la Snap-on non ha nessun controllo.
Simbologia
SIMBOLOGIA
CONSULTARE IL MANUALE
OL’OPUSCOLO CON LEISTRUZI-
ONI
INDOSSARE OCCHIALI DI
PROTEZIONE
INDOSSARE CUFFIE
FONOASSORBENTI
PERICOLO DI VIBRAZIONI
