Snap-On CT9050 - Technische Daten

44
ZCT9050CE Rev. C (01/25)
100-120-Volt-Ladegerät
Kabellänge (Fuß)
Leiterstärke (AWG)
25
50
100
18
18
18
220-240-Volt-Ladegerät
Kabellänge (m)
Leiterstärke (mm)
50
75
0,75
1,0
Empfohlene Länge des Verlängerungskabels
BEWAHREN SIE
DIESE ANLEITUNG
AUF
Funktionsbeschreibung
A
C
D
E
B
F

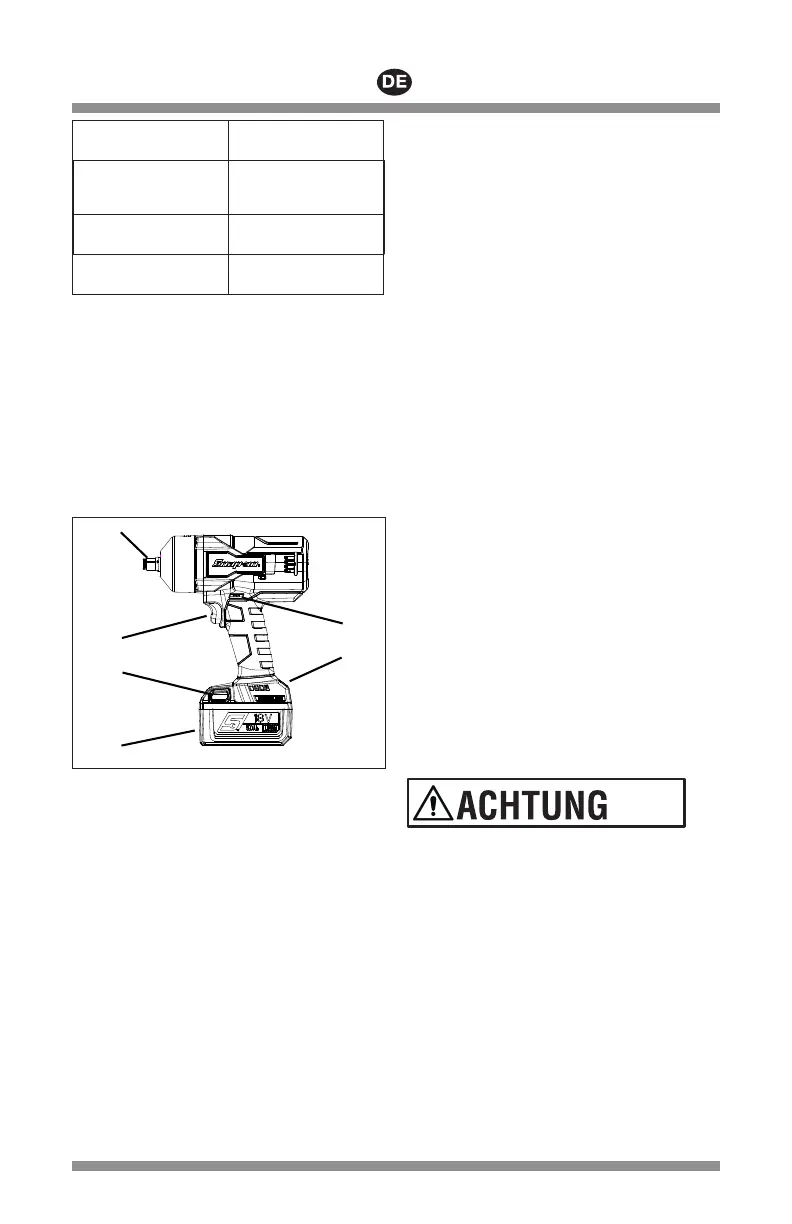

Abbildung 1: Akku-Schlagschrauber
A – Reibungsring-Werkzeugaufnahme
B – Vorwärts-/Rückwärtstaste
C – Auslöser
D – Entriegelungstaste
E – Akku
F – Leistungseinstellungen
Technische Daten
Technische Daten Schlagschrauber
Größe des Innenvierkants
CT9050 ........................................... 1/2” (13 mm)
Reibungsring-Werkzeugaufnahme
CT9050P .........1/2” (13 mm) Werkzeugaufnahme
mit Stift
CT9050L .................. 1/2” (13 mm) Reibungsring,
3” (76 mm) lange Werkzeugaufnahme
CT9050LP ......................... 1/2” (13 mm) mit Stift,
3” (76 mm) lange Werkzeugaufnahme
CT9050XL ................1/2” (13 mm) Reibungsring,
6” (152 mm) lange Werkzeugaufnahme
CTQ9050 .. .. Schnellwechsel-Werkzeugaufnahme
mit 7/16” (11 mm) Innensechskant
Anzugsdrehmoment
CT9050/CT9050P ...............................1085 N•m
CT9050L/CT9050LP ............................ 880 N•m
CT9050XL ......................................... ...680 N•m
CTQ9050 .. ........................................ .. 540 N•m
Schraubenlosbrechmoment
...........................................................1355 N•m
Freilaufdrehzahl ................................. 2000 min-1
Schläge pro Minute ............................ 2300 min-1
Motorspannung ........................................ 18,0 V-
Gewicht mit Akku (Lithium-Ion)
CT9050/CT9050P/CTQ9050 ......................2,9 kg
CT9050L/CT9050LP .................................3,1 kg
CT9050XL .................................................3,2 kg
Geräuschemission* (getestet nach EN 62841)
Schalldruckpegel (A) ...............................92,4 dB
Ungewissheit, K ........................................3,0 dB
Schallleistungspegel (A) .......................104,0 dB
Ungewissheit, K ........................................3,0 dB
Schwingungsemission* (getestet nach EN 62841)
Vibrationspegel .................................... 5,48 m/s
2
Ungewissheit, K ...................................1,20 m/s
2
*HINWEIS: Der (die) angegebene(n)
Vibrationsgesamtwert(e) und der (die)
angegebene(n) Geräuschemissionswert(e) wurden
nach einem genormten Prüfverfahren gemessen
und können zum Vergleich eines Werkzeugs mit
einem anderen verwendet werden. Der/die
angegebene(n) Gesamtvibrationswert(e) und der/
die angegebene(n) Geräuschemissionswert(e)
können auch für eine vorläufige Bewertung der
Belastung verwendet werden.
Die Vibrations- und Geräuschemissionen beim
tatsächlichen Einsatz des Werkzeugs können von
den angegebenen Werten abweichen, je nachdem,
wie das Werkzeug eingesetzt wird und
insbesondere was für Werkstücke bearbeitet
werden. Ermitteln Sie Sicherheitsmaßnahmen zum
Schutz des Bedieners durch Abschätzen der
Belastung unter tatsächlichen Einsatzbedingungen
(unter Berücksichtigung aller Phasen des
Arbeitszyklus wie z. B. der Zeiten, in denen das
Werkzeug ausgeschaltet ist sowie wenn es ohne
Last läuft, zusätzlich zur Auslösezeit).
Snap-on übernimmt keine Haftung für die Folgen
der Verwendung der deklarierten Werte, anstelle
von Werten, die die in einer individuellen
Gefährdungsbeurteilung ermittelte tatsächliche
Exposition in einer Arbeitsplatzsituation
widerspiegeln, über die wir keinen Einfluss haben.
