Snap-On CT9050 - Descripción del Funcionamiento; Especificaciones

69
ZCT9050CE Rev. C (01/25)
Descripción del
funcionamiento
A
C
D
E
B
F

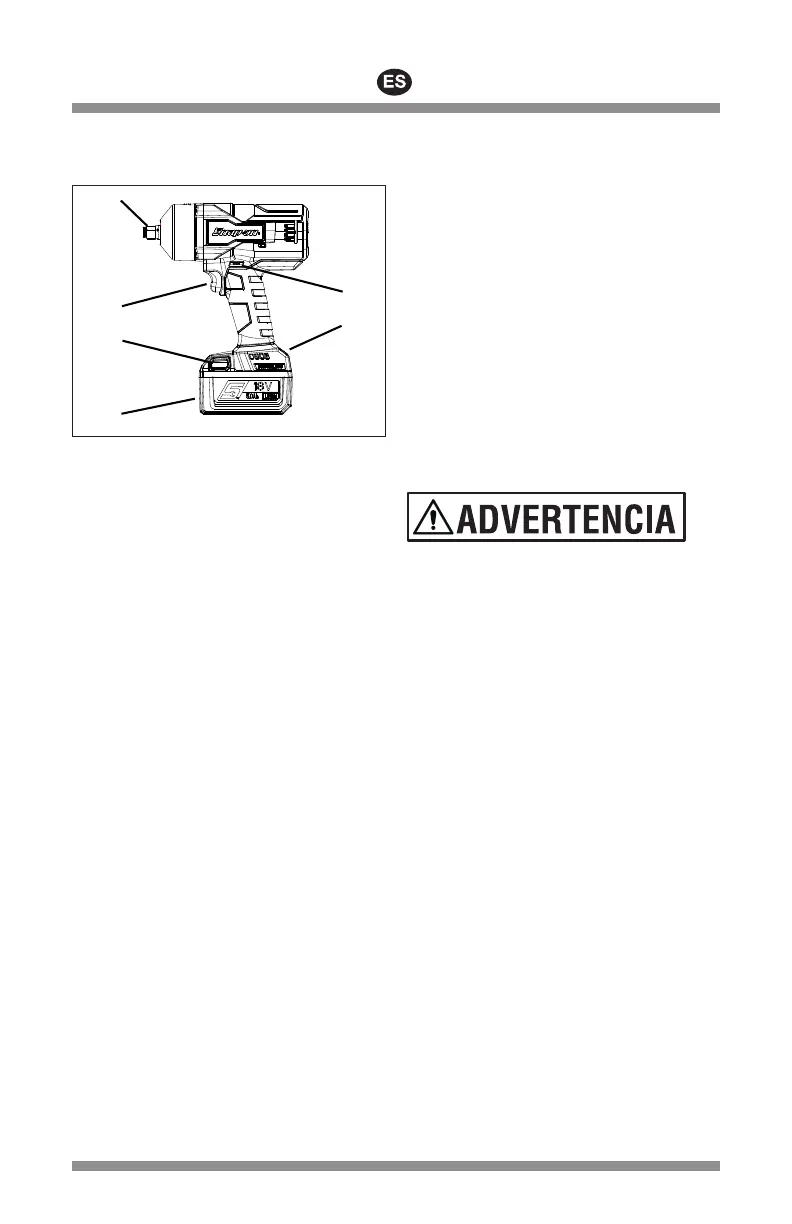

Figura 1: Llave de impacto inalámbrica
A – Yunque de anillo de fricción
B – Barra de avance/marcha atrás
C – Gatillo
D – Botón de liberación
E – Batería
F – Ajustes de potencia
Especificaciones
Especicaciones de la llave de
impacto
Tamaño del cuadradillo
CT9050 ................... Yunque con anillo de fricción
de 13 mm (1/2 plg)
CT9050P ............................. Yunque con pasador
de 13 mm (1/2 plg)
CT9050L ..... Anillo de fricción de 13 mm (1/2 plg)
Yunque largo de 76 mm (3 plg)
CT9050LP ............... Pasador de 13 mm (1/2 plg);
Yunque largo de 76 mm (3 plg)
CT9050XL ..................Anillo de fricción de 13 mm
(1/2 plg); Yunque largo de 152 mm (6 plg)
CTQ9050 .. .................. Yunque hexagonal interno
de 11 mm (7/16 plg) de cambio rápido
Par de apriete
CT9050/CT9050P ...............................1085 N•m
CT9050L/CT9050LP .............................880 N•m
CT9050XL ........................................ ... 680 N•m
CTQ9050 .. ........................................... 540 N•m
Par de rotura del perno
CT9050/CT9050P/CT9050L ................1355 N•m
Velocidad en vacío ................................ 2000 rpm
Impactos por minuto ..............................2300 ipm
Tensión del motor .................................. 18,0 VCC
Peso con la batería (iones de litio)
CT9050/CT9050P/CTQ9050 ......................2,9 kg
CT9050L/CT9050LP .................................3,1 kg
CT9050XL .................................................3,2 kg
Ruido* (Artículo probado de acuerdo con la norma
EN 62841)
Nivel de presión acústica (A) ...................92,4 dB
Incertidumbre, K .......................................3,0 dB
Nivel de potencia acústica (A) ...............104,0 dB
Incertidumbre, K .......................................3,0 dB
Vibración* (Artículo probado de acuerdo con la
norma EN 62841)
Nivel de vibración .................................5,48 m/s
2
Incertidumbre, K ..................................1,20 m/s
2
**NOTA: Los valores de vibración totales declara-
dos y los valores de ruido declarados se han medi-
do de acuerdo al método de prueba estándar y pu-
eden servir para comparar una herramienta con
otra. Los valores de vibración totales declarados y
los valores de emisión de ruido declarados también
pueden usarse en una evaluación de exposición
preliminar.
Las emisiones de vibración y ruido durante el uso
real de la herramienta mecánica pueden ser dis-
tintas a los valores declarados dependiendo de la
manera en que se utilice la herramienta, especial-
mente el tipo de pieza en la que se esté trabajando.
Identifique medidas de seguridad para proteger al
operador basadas en una estimación de la ex-
posición en las condiciones de uso reales, teniendo
en cuenta todas las partes del ciclo de operación,
como por ejemplo las veces que la herramienta
está apagada y cuando funciona en vacío, además
del tiempo de vibración.
Snap-on no puede hacerse legalmente responsable
de las consecuencias del uso de los valores de-
clarados, en vez de valores que reflejen el grado de
exposición real, determinados mediante una evalu-
ación de riesgos individual, en una situación de
trabajo sobre la cual no tiene control.
