Snap-On CT9050 - Page 35

35
ZCT9050CE Rev. C (01/25)
7. Si la LED située à droite clignote en rouge, cela signifie
que le bloc-batterie est défectueux. Dans ce cas, le
chargeur ne procède pas à la mise en charge de la
batterie.
8. Quand la charge rapide est terminée, la tension de la
batterie est détectée par le chargeur, ce qui provoque la
mise hors tension automatique pour éviter la surcharge
et les quatre voyants de niveau de charge sont allumés
en vert.
9. Le chargeur possède un port USB, son courant de sortie
est de 0,5 A et sa tension de sortie de 5 V c.c. Ne le reliez
pas à un appareil nécessitant un ampérage supérieur à
0,5 A.

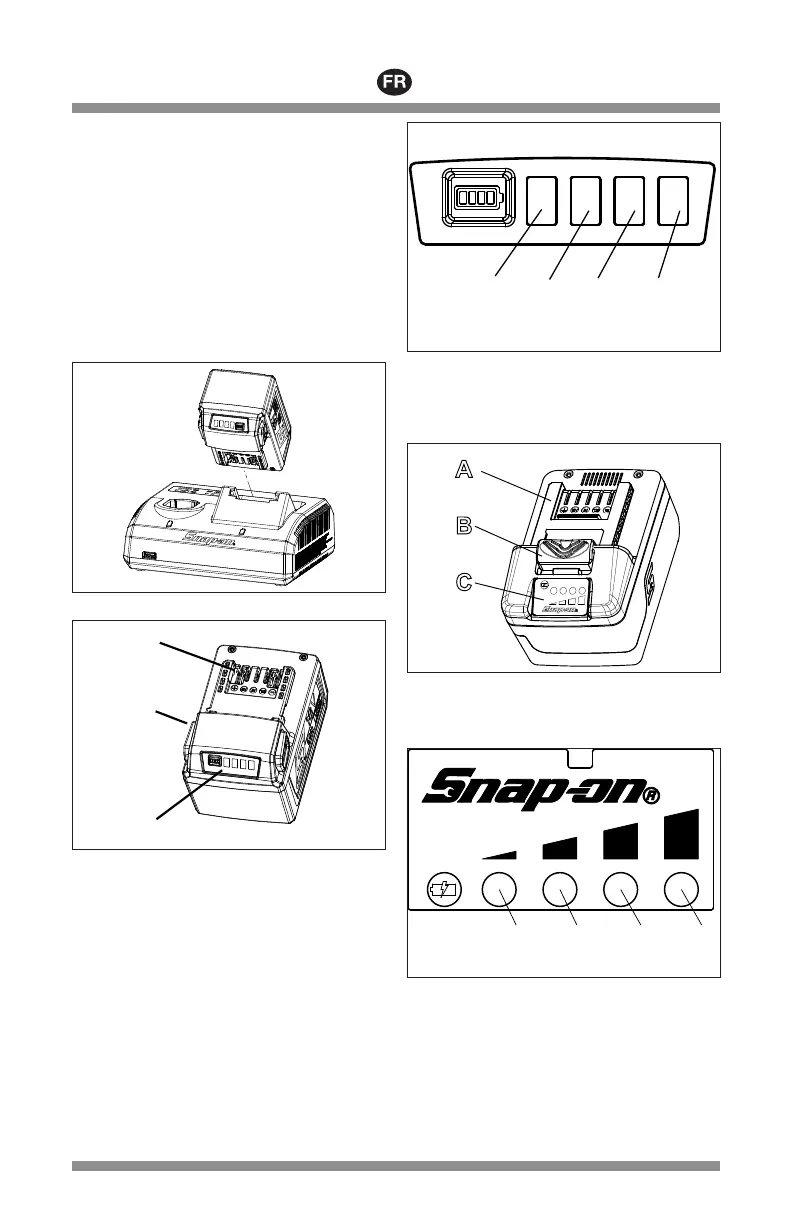

Figure 4 : Insertion de la batterie
A
B
C
Figure 5 : Bloc-batterie (CTB185/CTB1856)
A – Borne
B – Bouton de verrouillage
C – Indicateur de charge
L1 L2 L3 L4
Figure 6 : Indicateur de charge (CTB185/CTB1856)
L1 - Voyant allumé - Charge de 25 %
L2 - Voyant allumé - Charge de 50%
L3 - Voyant allumé - Charge de 75%
L4 - Voyant allumé - Charge de 100%
A
B
C
Figure 7: Bloc-batterie (CTB8185)
A – Borne
B – Bouton de verrouillage
C – Indicateur de charge
L1 L2 L3 L4
Figure 8 : Indicateur de charge (CTB8185)
L1 - Voyant allumé - Charge de 25 %
L2 - Voyant allumé - Charge de 50%
L3 - Voyant allumé - Charge de 75%
L4 - Voyant allumé - Charge de 100%
