18
Cette torche est munie d'un dispositif de sécurité élec-
trique monté sur le corps de la torche, pour éviter toutes
tensions dangereuses pendant les opérations de rem-
placent de la buse, de l'électrode, du diffuseur ou du
porte-buse.
• Ne pas éliminer ou court-circuiter les dispositifs de
sécurité.
• Utiliser uniquement des pièces détachées
d'origine.
• Remplacer toujours les éventuelles pièces en-
dommagées de la machine ou de la torche avec des
pièces d'origine.
• Utiliser uniquement des torches type CP 41C.
• Ne pas faire fonctionner la machine sans les
capots.
Cela serait dangereux pour l'opérateur et les per-
sonnes se trouvant dans l'aire de travail et empêche-
rait à la machine un refroidissement adéquat.

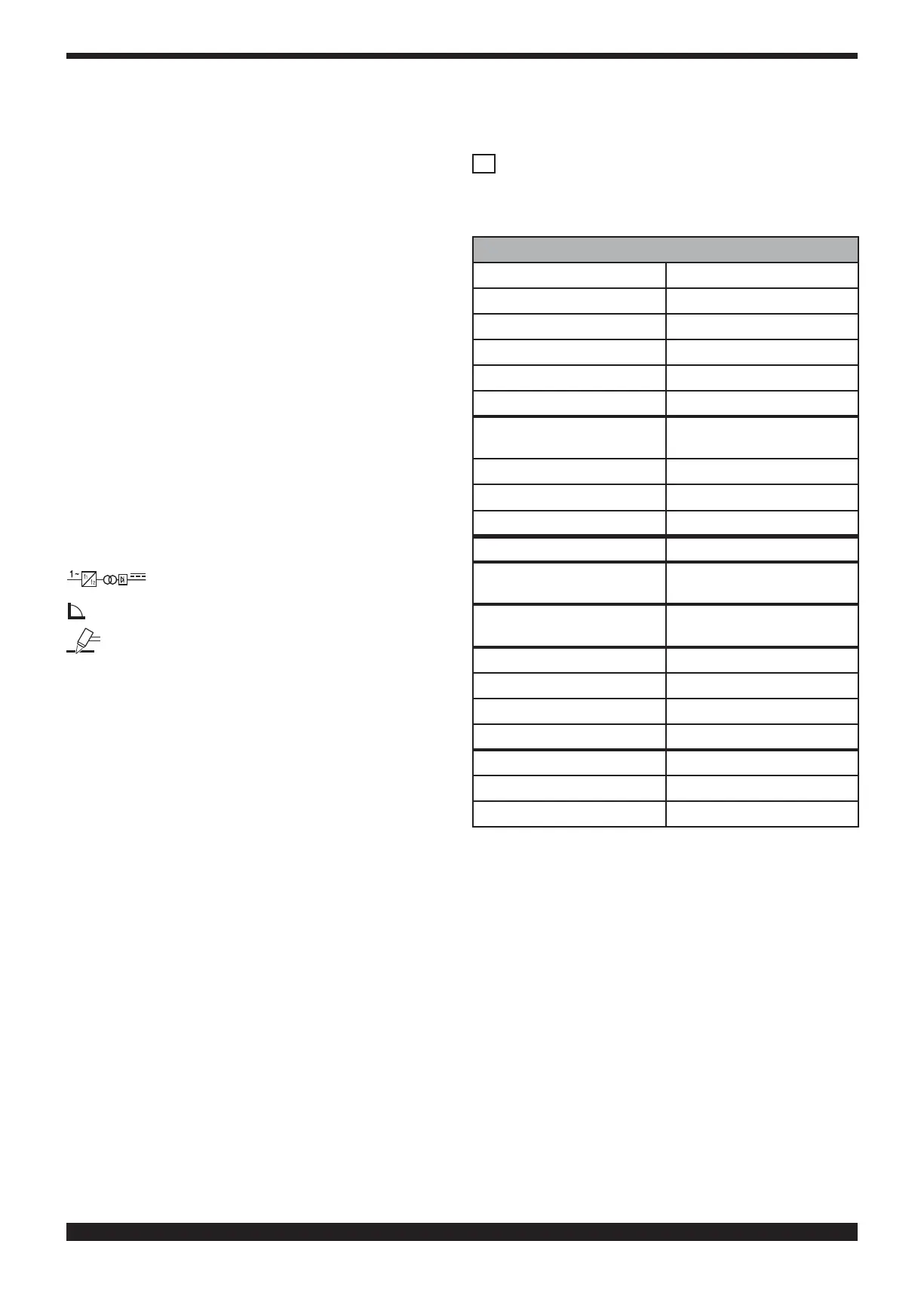

2.3 EXPLICATION DES DONNEES TECHNIQUES
Le poste à souder est construit selon ces normes:
IEC 60974.1 - IEC 60974.7 - IEC 60974.10 Cl. A.
N° Numéro matricule.
A citer toujours pour toute question concer-
nant la machine.
Convertisseur statique de fréquence mono-
phasé, transformateur-redresseur.
Caractéristique descendante.
P. A.C Indiqué pour le découpage au plasma.
TORCH TYPE Type de torche pouvant être utilisée avec
cette machine.
U0 Tension à vide secondaire. Valeur de pointe.
X Facteur de marche en pour cent.
Le facteur de marche exprime le pourcen-
tage de 10 minutes pendant lesquelles la
machine peut opérer à un certain courant I2
et tension U2 sans causer des surchauffes.
I2 Courant de découpage.
U2 Tension secondaire avec courant de décou-
page I2.
Cette tension est mesurée en découpant
avec la buse en contact avec la pièce.
Lorsque cette distance augmente, même la
tension de découpage augmente et le fac-
teur de marche X% peut diminuer.
U1 Tension nominale d'alimentation.
1~ 50/60Hz Alimentation monophasée 50 ou 60 Hz.
I1 Max Courant maxi absorbé au correspondant
courant I2 et tension U2.
I1 eff C'est la valeur maximale du courant effec-
tif absorbé en considérant le facteur de
marche.
Cette valeur correspond habituellement à la
capacité du fusible (de type retardé) à utili-
ser comme protection pour la machine.
IP23S Degré de protection de la carcasse.
Degré 3 en tant que deuxième chiffre signie
que cet appareil peut être entreposé, mais il
ne peut pas être utilisé à l'extérieur en cas
de précipitations à moins qu'il n'en soit pro-
tégé. Ce dispositif ne convient pas pour une
utilisation en extérieur
S
Indiqué pour opérer dans des milieux avec
risque accru.
NOTE: En outre la machine a été conçue pour opérer dans
des milieux avec degré de pollution 3. (Voir IEC 664).
CARACTERISTIQUES
Alimentation
Tension 120 Volt
Phasè Monophasé
Frequency 50/60 Hertz
Courant 20 Amps 120 Volts
Courant de sortie
Facteur de service / Puis-
sance nominale
100% @ 15 Amps
60% @ 18 Amps
25% @ 20 Amps
Commande de sortie Réglable de 5 à 20 A
Longueur du câble torche 3,65 m (12 pieds)
Longueur du câble mise
à la terre
3,65 m (12 pieds)
Longueur du câble
d'alimentation
2,44 m (8 pieds)
Dimensions
Hauteur 40,64 cm (14 pouces)
Largeur 20,32 cm (7 pouces)
Profondeur 40,64 cm (15 pouces)
Poids
Unité de base 9,97 kg/22 livres
Poids à l'expédition 11,33 kg/25 livres
2.4 MISE EN OEUVRE
L'installation de la machine doit être exécutée par du
personnel qualié. Tous les raccordements doivent
être exécutés conformément aux normes en vigueur
et dans le plein respect de la loi de prévention des
accidents.
2.4.1 INSTALLATION
Positionnez la machine an de ne pas empêcherle refroi-
dissement.
Ne placez pas le poste sur le sol avec une inclinaison de
plus de 10°.
Assurez-vous que la tension d'alimentation est 120V
50/60Hz et 20 ampères minimum. Si vous êtes connectés
à un circuit protégé par des fusibles, utilisez un fusible
temporisé marqué « D ».
Brancher l'alimentation de l'air à l'embout B.
