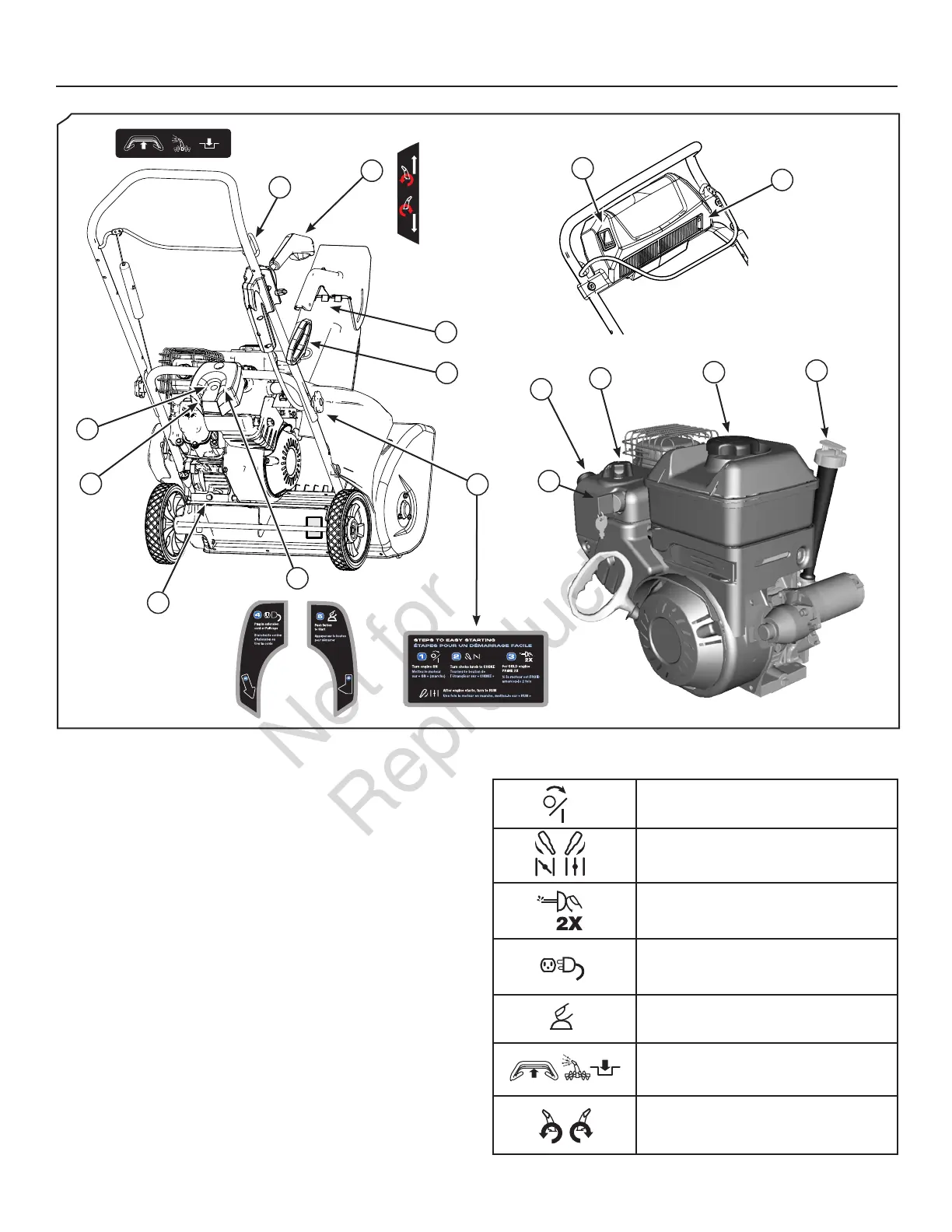

Caractéristiques et commandes
Commandes de la soueuse à neige et du
moteur
A — Commande de la tarière
B — Commande du conduit d'éjection - Montage de
l'interrupteur (si équipé)
Commande du conduit d'éjection - Montage de la poignée
(si équipé)
C — Commande de déecteur - Gâchette
D — Bouton du démarreur
E — Prise du démarreur
F — Autocollant Instructions de démarrage (si équipé)
G — Autocollant Instructions de démarrage (si équipé)
H — Phare avant (si équipé)
I
— Commande de starter
J
— Réservoir de carburant et bouchon
K
— Remplissage d'huile/Jauge d'huile
L
— Bouton d'amorceur
M
— Clé MARCHE/ARRÊT ou Pousser/Tirer
N
— Poignée du cordon de démarreur
O
— Bouchon de vidange d'huile
Symboles de commande et signications
Interrupteur Marche/Arrêt
Volet de départ fermé; volet de départ
ouvert
Appuyer 2 fois sur l'amorceur
Brancher la rallonge
Appuyer sur le bouton pour démarrer
Embrayer la commande de tarière
Commande de rotation du conduit
E
D
L
J
I
K
M
O
C
1739977
G
F
B
A
N
H
B
