10
Assembly
ELEMENTOS NECESARIOS:
• Navaja
• Combustible sin plomo
• Manómetro para neumáticos
• Llave de cubo combinada o alargada de 1/2 pulg
• Llave de cubo combinada o alargada de 9/16 de pulg
• Llave de 7/16 de pulg
ELEMENTOS INCLUIDOS:
a
2 contratuercas con brida de 5/16 de pulg
b
Tuerca autoblocante de 5/16 de pulg (delgada)
c 2 tuercas con brida de 3/8 de pulg
d 1 contratuerca de 5/16 de pulg
e 2 contratuercas de 1/4 de pulg
f 1 Asa del control de rotación de la rampa
g 1 Arandela de retención de 5/16 de pulg
h 2 pernos de cabeza redonda de 3/8 de plug
j 1 Cable de alimentación de 120 V
k 2 pernos fusibles adicionales
m 2 chavetas adicionales
n 2 pernos de cabeza redonda de 5/16 de plug
p 3 cinchos de plástico
q 2 llaves de encendido
(1 conectada previamente al removedor de nieve)
Elementos que no se
muestran arriba:
Manual del operario
Lista de piezas ilustrada
Tarjeta de registro del producto
Manual del motor
Cartucho de aditivo para el
combustible Fresh Start®
a
c
d
b
e
f
g
h
j
k
m
n
p
q
Tapón de
combustible
Varilla
de nivel
de aceite
Control de
embrague de la
barrena
PELIGRO
El contacto con piezas móviles dentro de la
rampa puede provocar lesiones graves o incluso
la muerte. Apague el motor antes de limpiar la
rampa de descarga. ¡Utilice la herramienta de
limpieza, no las manos!
ADVERTENCIA
Si no se leen y siguen las indicaciones del man-
ual del operario y todas las instrucciones de uso,
se pueden producir lesiones graves o incluso la
muerte.
ADVERTENCIA
El combustible y sus vapores son inflamables y
explosivos. Pare el motor y espere al menos dos
minutos antes de repostar combustible. Antes
de poner en marcha el motor, espere a que se
evapore el combustible que se haya podido der-
ramar.

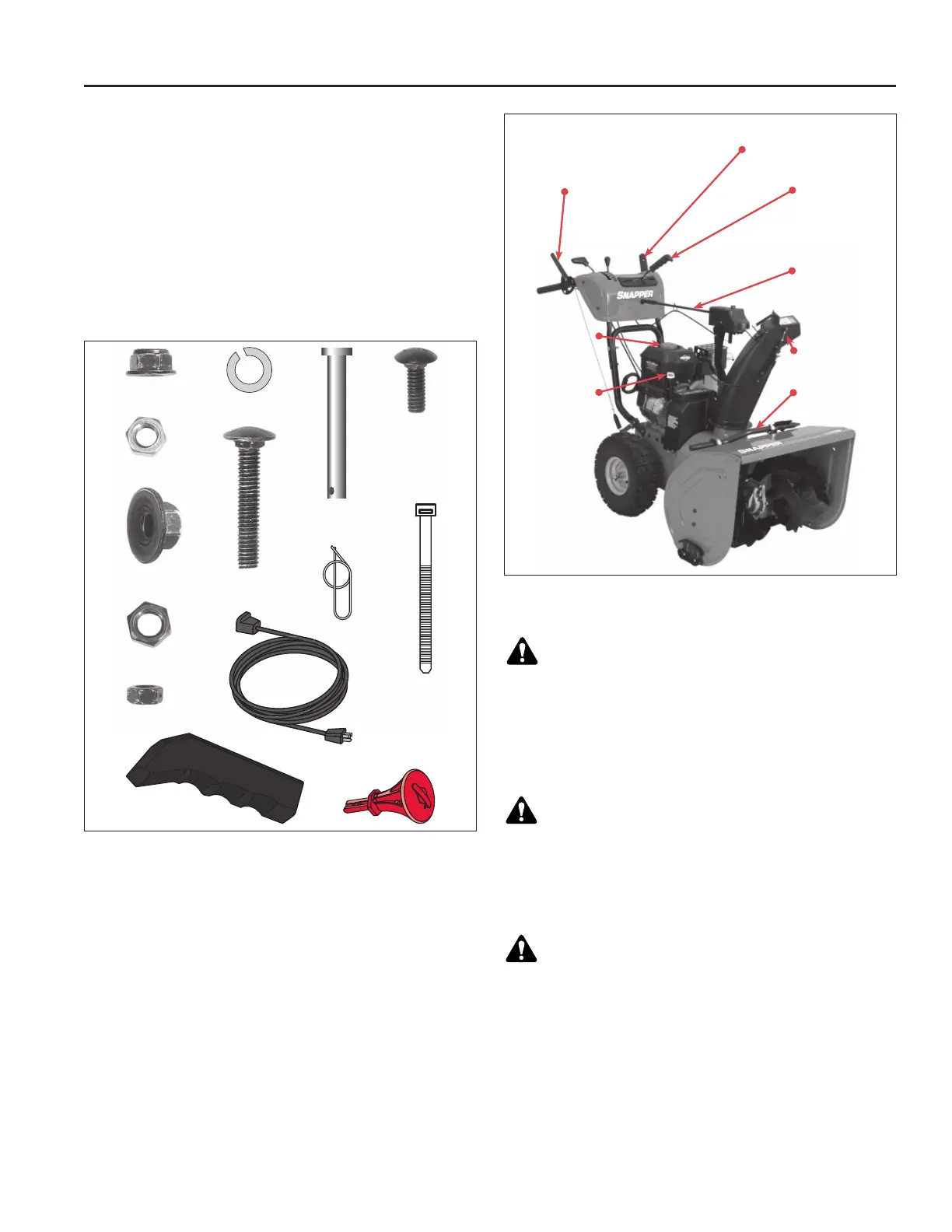

Contenu du sac de pièces Figura 1
Control de
tracción
Control de
rotación de
la rampa
Varilla de
división
Rampa
Herramienta
de limpieza
Lanzadora de nieve - Ensamblada Figura 2
