Ajustes y mantenimiento

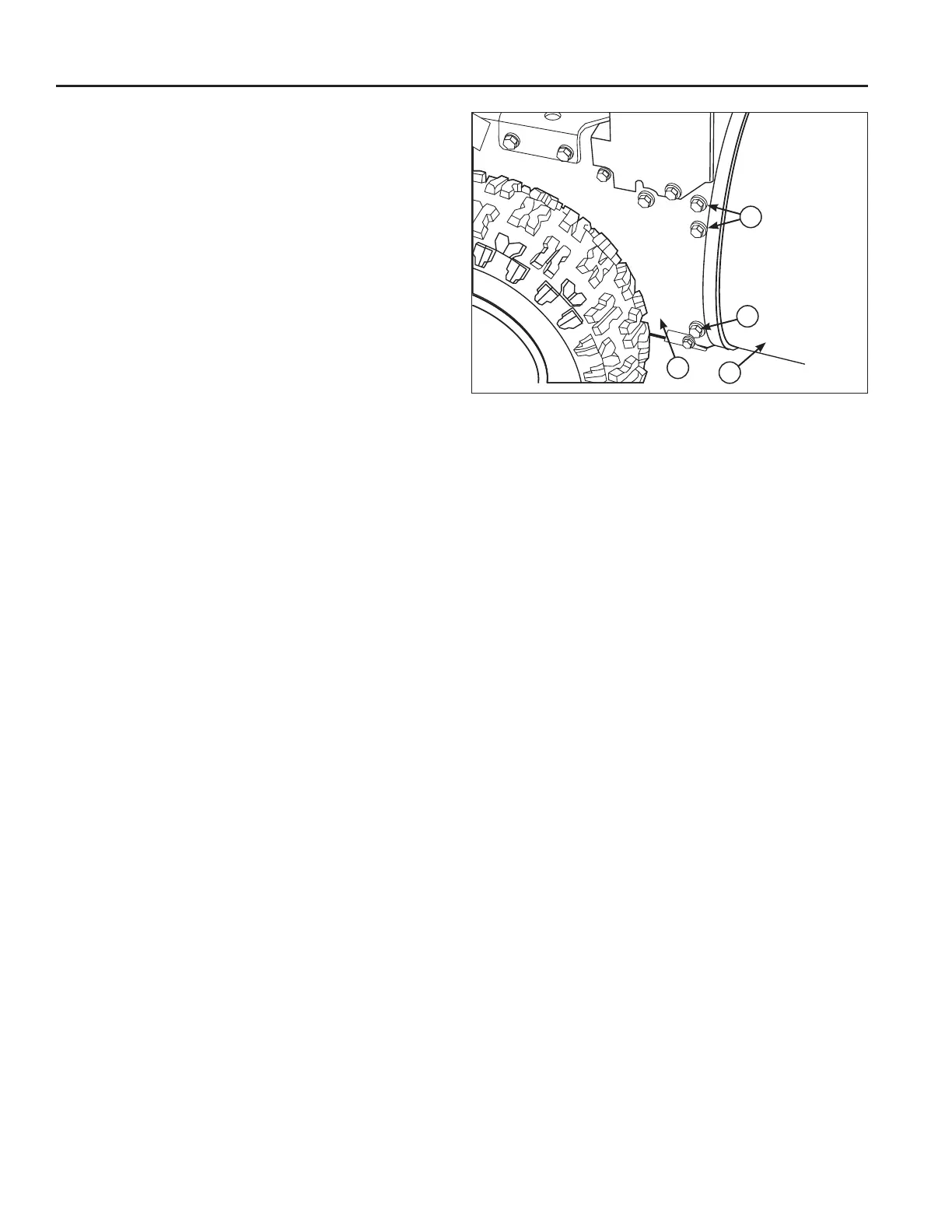

Cubierta del eje y la estructura Figura 48
B
A
D
C
NOTA: Para montar la carcasa del tornillo sinfín a la
estructura, alguien debe sujetar la palanca de embrague
del tornillo sinfín en la posición de ENGANCHADO.
Esto moverá la polea y brazo flotantes lo suficiente para
permitir que la polea de la transmisión del tornillo sinfín
vuelva a su posición.
13. Montar la carcasa del tornillo sinfín (C, Figura 48) a
la estructura con los cuatro tornillos de la cubierta
superior (A) que se quitaron en el Paso 10. Ajuste los
2 tornillos inferiores de la cubierta (B).
14. Dirija o apunte el rotor de pico hacia el centro de la
máquina de modo que el control del rotor esté en el
centro del panel del tablero.
15. Instale los tornillos corredizos pequeños (A,
Figura 48) y tornillos de cubierta (B) y ajústelos con
una llave de 7/16.
16. Instale la correa de transmisión del tornillo sinfín (D,
Figura 47) sobre la polea del impulsor (H).
17. Deslice la correa de transmisión del tornillo sinfín (D)
por debajo de la polea tensora del tornillo sinfín (K).
18. Ajuste la correa de transmisión del tornillo sinfín. Ver
“Como ajustar la correa de transmisión del tornillo
sinfín” en la sección de Mantenimiento.
19. Ajuste la guía de la correa. Ver “Como ajustar la guía
de la correa” en la sección de Mantenimiento.
20. Instale la tapa de la correa (A, Figura 41). Ajuste los
tornillos (B).
21. Verifique el ajuste de los cables. Ver “Como verificar y
ajustar los cables” en la sección de Ajustes.
22. Instale el panel inferior (B, Figura 45).
23. Ajuste los tornillos de la cubierta (A) a cada lado del
panel inferior (B).
