12
COUNTIS E50/E53 - Ref.: 536 419 A
I
Questo contatore di energia con ingressi su
TA misura le energie elettriche (attiva e reatti-
va) in modalità totale o parziale. È dotato di un
display digitale a cristalli liquidi che permette
di visualizzare le energie, le potenze istanta-
nee (P, Q e S), le correnti e le tensioni. Calcola
inoltre il fattore di potenza su 4 quadranti e
dispone di una funzione di test di collegamen-
to e correzione.
%TMYHNMHRODBHkBGDCDKCOUNTIS E50
Il COUNTIS E50 è dotato di un'uscita ad impulsi
per i conteggi di energia attiva (0 - 9.999.999
kWh) o reattiva (0 - 9.999.999 kvarh).
4XHVWDXVFLWDDGLPSXOVLÅFRQĺJXUDELOHLQ
base al tipo di energia, al peso (0,1, 1, 10,
100 kWh, kvarh e 1 o 10 MWh, Mvarh) e alla
durata (100 ms - 900 ms).
%TMYHNMHRODBHkBGDCDKCOUNTIS E53
Il COUNTIS E53 dispone di una comunica-
zione che mette a disposizione un collega-
PHQWRGLWLSR56RĺOLFRQSURWRFROOR
JBUS/MODBUS
®
. Essa permette l'utilizzo del
COUNTIS E53 a partire da un PC o da un dis-
positivo automatico. Inoltre, questa comunica-
]LRQH56SHUPHWWHGLJHVWLUHĺQRDWDULIIH
T1, T2, T3 e T4.
Tabelle JBUS/MODBUS
File Rif.: FSP 09 49272 - 48503011_E53.pdf
Scaricabile dal sito Web:
www.socomec.com
Informazioni generali JBUS MODBUS
In una configurazione standard, un col-
legamento RS485 permette di mettere in
relazione 31 COUNTIS E53, COUNTIS Ci e
DIRIS con un PC o un dispositivo automa-
tico su 1200 metri a partire dal protocollo
JBUS/MODBUS
®
.
Raccomandazioni:
Consigliamo di utilizzare una coppia ritorta
schermata con una schermatura generale di
tipo LIYCY-CY nei seguenti casi:
• una rete molto lunga
• un grande numero di prodotti
• un ambiente disturbato
Se la distanza di 1200 m o/e il numero di 31
COUNTIS E53 e DIRIS vengono superati, è
necessario collegare un ripetitore
(1 canale) o uno spinterometro (4 canali) per
permettere un collegamento supplementare,
su più di 1200 m. Per maggiori informazioni
sulla metodologia di collegamento vi preghia-
mo di consultarci.
Nota:
Alle 2 estremità del collegamento, è indis-
pensabile collegare una resistenza di 120
ohm situata sul modulo aggiuntivo.
Esistono altre soluzioni (modem, TCP-IP,
kAQ@NSSHB@w5HOQDFGH@LNCHBNMRTKS@QBH
"NLTMHB@YHNMD
Il COUNTIS E53 comunica a partire da un
protocollo JBUS/MODBUS
®
che implica un
dialogo secondo una struttura master/slave.
Il COUNTIS E53 si comporta come un dispo-
sitivo slave.
La modalità di comunicazione è la modalità
RTU (Remote Terminal Unit) con caratteri
esadecimali composti da almeno 8 bit.

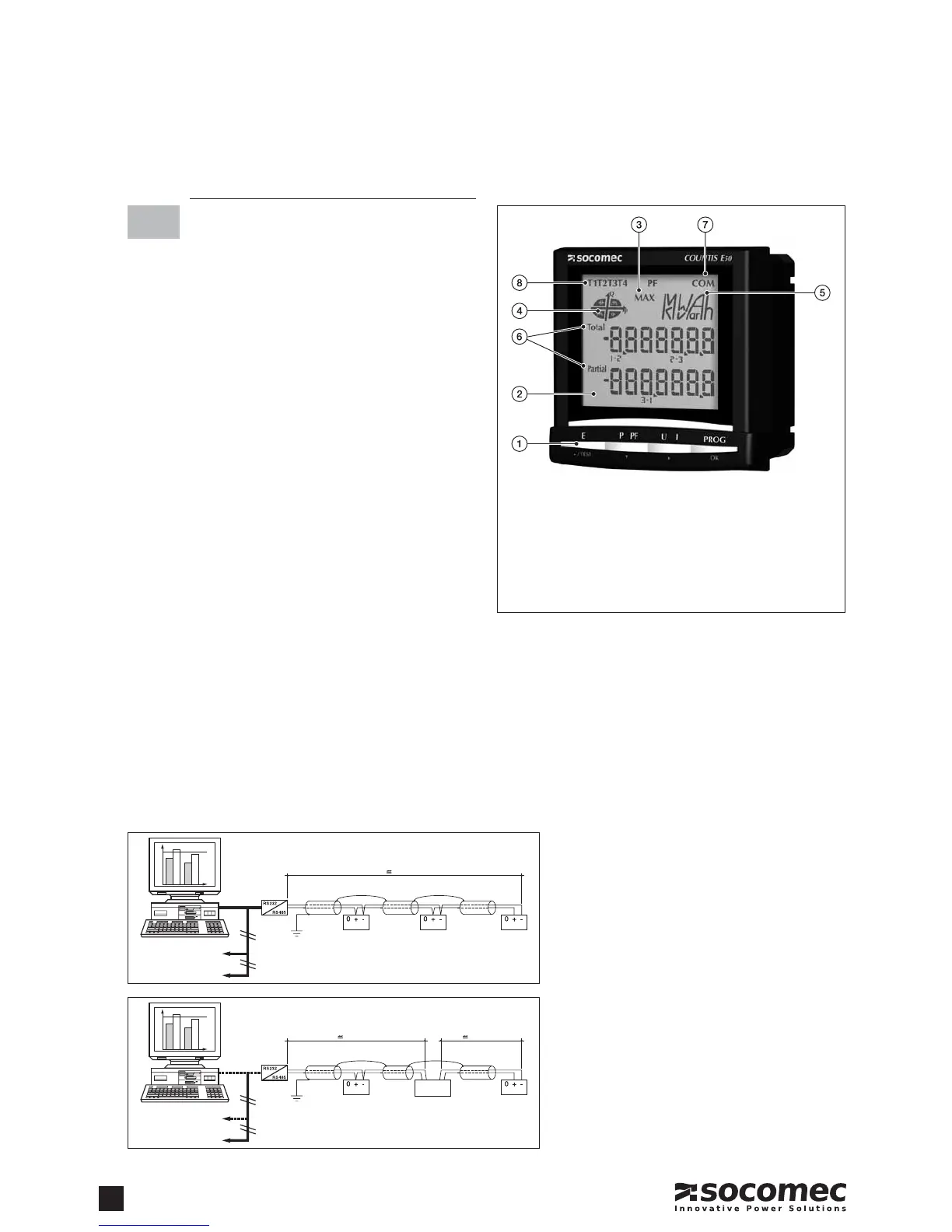

1. Tastiera composta da 4 pulsanti a doppia funziona-
OLW½YLVXDOL]]D]LRQHRFRQĺJXUD]LRQH
2. Display LCD retroilluminato
3. Massima
4. 4 quadranti
5. Unità di misura
6. Modalità totale/parziale
7. Comunicazione
8. Tariffe
COUNTIS E50/E53
PRÉSENTATION
PRESENTATION - INSTALLATION - PRESENTAZIONE -
PRESENTATIE - PRESENTACIÓN - APRESENTAÇÃO
N 1 N 2 N n
R = 120
1200 M
R = 120
PLC
Altri sistemi
N 1
R = 120
ripetietor
RS485
0+- -+0
N n
R = 120
1200 M 1200 M
PLC
Altri sistemi
