SolarEdge MTR-240-3PC1-D-A-MW User Manual

A
Inline-Energiezähler
Installationsanleitung (Kurzfassung)
Für Europa, den asiatisch-pazifischen Raum und
Südafrika
B
solaredge.com
Werner-Eckert-Strasse 6/81829
Munich/GermanySolarEdge
Technologies Gmbh
Änderungen ohne vorherige
Ankündigung vorbehalten..
© SolarEdge Technologies, Ltd.
Alle Rechte vorbehalten.
August 2021.

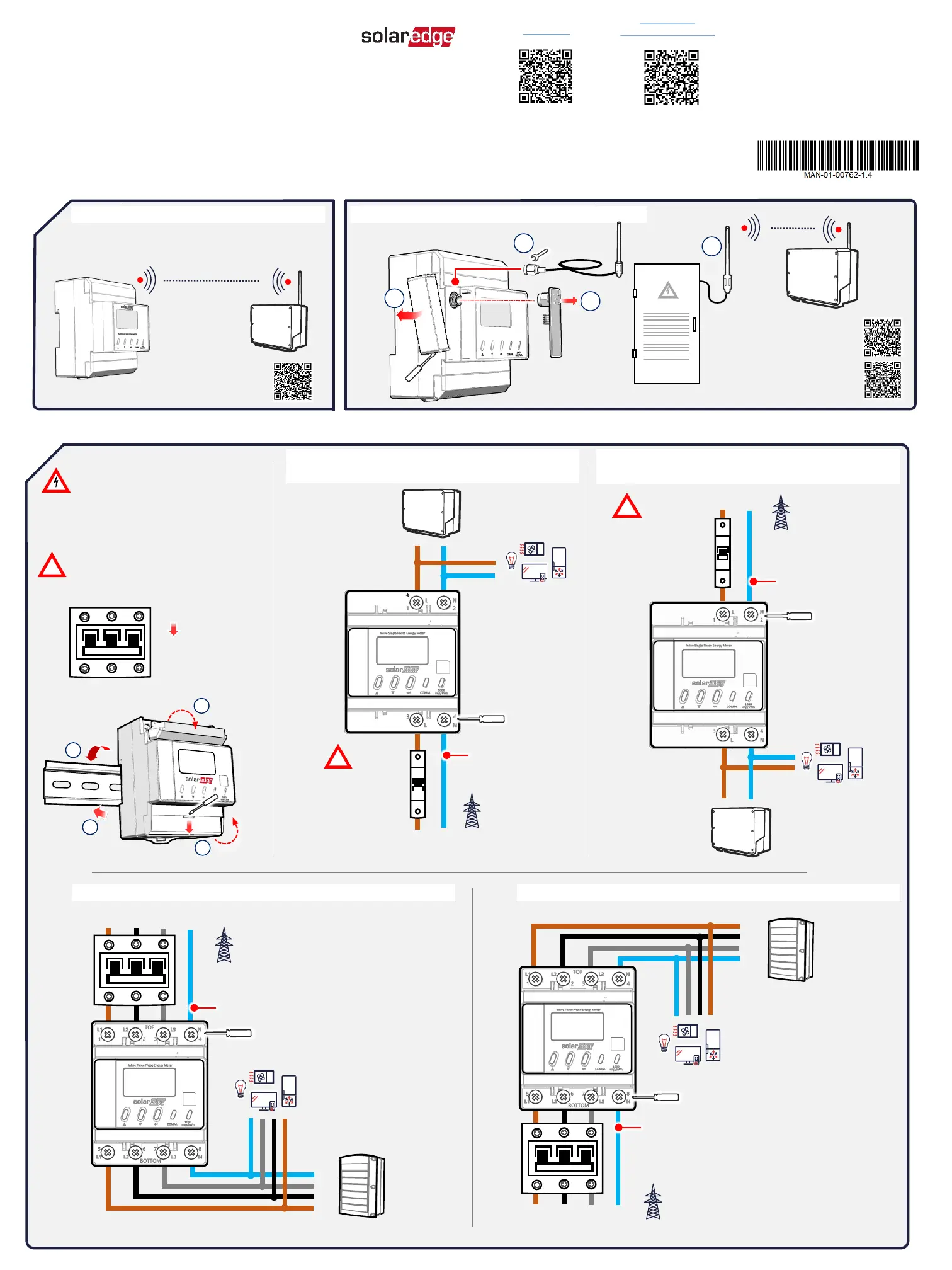

Anwendungsoptionen
Montage und Verkabelung
Lieferumfang
Ein (1) Energiezähler
Eine (1) Installationsanleitung (Kurzfassung)
Eine (1) RS485-Klemmleiste
1
3
4
Standard-Kommunikationsoption
Metallgehäuse oder Größere Reichweite
Datenblatt
Siehe Abschnitt C auf der Rückseite für optionale Modbus-
Kommunikation
Scannen für die
SolarEdge Energy Net
Plug-In Kits für den
Wechselrichter
SolarEdge Energy Net
Vollständige
Installationsanleitung
Scannen für EnergyNet-
Modul Installationsanleitung
WARNUNG!
STROMSCHLAGGEFAHR!
SCHALTEN SIE VOR WARTUNG
ODER INSTALLATION DEN AC-
STROM AUS
3Ø
NL3L2L1
Querschnitt: 1,5 – 25 mm2
L1
L2
L3
N
3Ø-Verkabelung – Zähler-Genauigkeitsklasse A (2%)
3Ø
NL3L2L1
N
L3
L2
L1
Querschnitt: 1,5 – 25 mm2
AUS
3Ø-Verkabelung – Zähler-Genauigkeitsklasse B (1%)
VORSICHT! Verwenden Sie
KEINEN Leitungsschutzschalter
mit einem Nennstrom von
mehr als 65 A
1Ø
N
L
Querschnitt: 1,5 – 25 mm2
230/400 VAC-
Sternpunkt-Netz
(max. 65 A)
1Ø-Verkabelung – Zähler-
Genauigkeitsklasse B (1%)
VORSICHT! Verwenden
Sie KEINEN
Leitungsschutzschalter
mit einem Nennstrom
von mehr als 65 A
N
L
1.2Nm
1.2Nm
An L3 anschließen, falls Sie diesen Zähler in
einem 1Ø Netz verwenden
An L3 anschließen, falls Sie diesen Zähler in
einem 1Ø Netz verwenden
1.2Nm
Standard RS485
Terminierung: AUS
ID: 2
1
2
3
4
3x 230/400 VAC-
Sternpunkt-Netz (max. 65 A
pro phase)
3x 230/400 VAC-Sternpunkt-
Netz (max. 65 A pro phase)
1.1Nm
2
Scannen für EnergyNet-
Antenne
Installationsanleitung
1Ø-Verkabelung – Zähler-
Genauigkeitsklasse A (2%)
1Ø
N
L
N
L
Querschnitt: 1,5 – 25 mm2
VORSICHT!
Verwenden Sie
KEINEN
Leitungsschutzsc
halter mit einem
Nennstrom von
mehr als 65 A
230/400 VAC-
Sternpunkt-Netz
(max. 65 A)
1.2Nm
