MAN-01-00654-1.0 StorEdge Three Phase Inverter Wiring and On Site Check Quick Guide
StorEdge Driefasige omvormer met SetApp Configuratie –
Bekabeling en Checklist - Quick Guide for Europa, APAC en
Zuid-Afrika
Revisie geschiedenis
Revisie 1.0 – Eerste uitgave (Oktober 2019)
Overzicht
Dit document bevat instructies voor de bedrading en verificatie na installatie van een StorEdge systeem met de volgende
componenten:
StorEdge driefasige omvormer met SetApp Configuratie
Energie Meter
48V batterij
Voor meer details en aanvullende systeemconfiguraties raadpleeg de StorEdge omvormer installatie handleiding die bij de
StorEdge omvormer is geleverd.
WAARSCHUWING!
Voor een goede werking van de batterij moet de batterij aangesloten blijven op de StorEdge omvormer en in de
laadmodus. Langdurige ontkoppeling van de accu kan leiden tot diepe ontlading en beschadiging van de accu.
Systeem Bekabelen

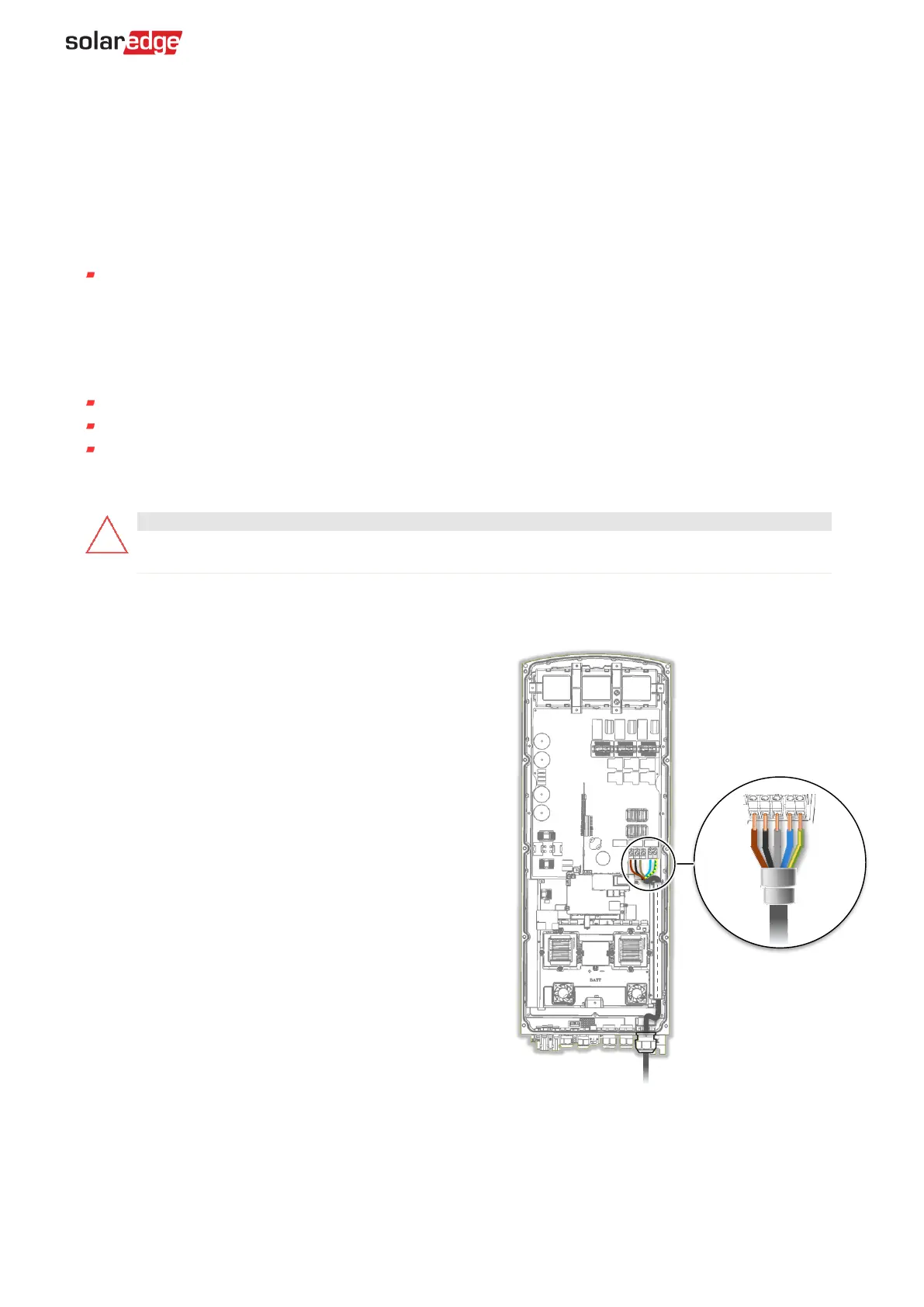

Aansluiten van de AC
Gebruik een vijfaderige kabel. De maximale kabeldiameter
voor de ingangsklemmen is 4 mm².
1. Schakel de stroomonderbreker uit.
2. Open de AC wartel en steek kabel door de wartel.
3. Voer de AC-kabel door de tunnel.
4. Steek de AC-kabel door twee ferrietkernen die bij de
omvormer zijn geleverd: een 48 mm en een 39 mm..
5. Sluit de AC-kabel aan op de AC-klemmen. Sluit eerst de PE-
(aardings)draad aan.
6. Draai de schroeven van de aansluitklemmenblokjes vast met
een moment van1.2-1.5 N*m / 0.88-1.1 lb*ft.
L1
L2
L3
N
PE

SolarEdge StorEdge SE10K-RWS Specifications

General

Topology	Transformerless
Max Efficiency	98.3%
Dimensions	540 x 315 x 260 mm
Noise Level	< 50 dBA
Protection Rating	IP65
Rated AC Power	10000 W
AC Frequency	50/60 Hz
Maximum Efficiency	98.3%
Number of MPP Trackers	1
Warranty	12 years
AC Output Power	10000 W
Operating Temperature Range	-25°C to +60°C
AC Voltage	230 / 400 Vac
Max Input DC Voltage	480 V
Communication Interfaces	Ethernet, RS485, ZigBee (optional)
Max Charge/Discharge Current	25 A
Max Charge/Discharge Power	10000 W
Communication	Ethernet, RS485, ZigBee (optional)
