Systeem Bekabelen 18
MAN-01-00654-1.0 StorEdge Three Phase Inverter Wiring and On Site Check Quick Guide

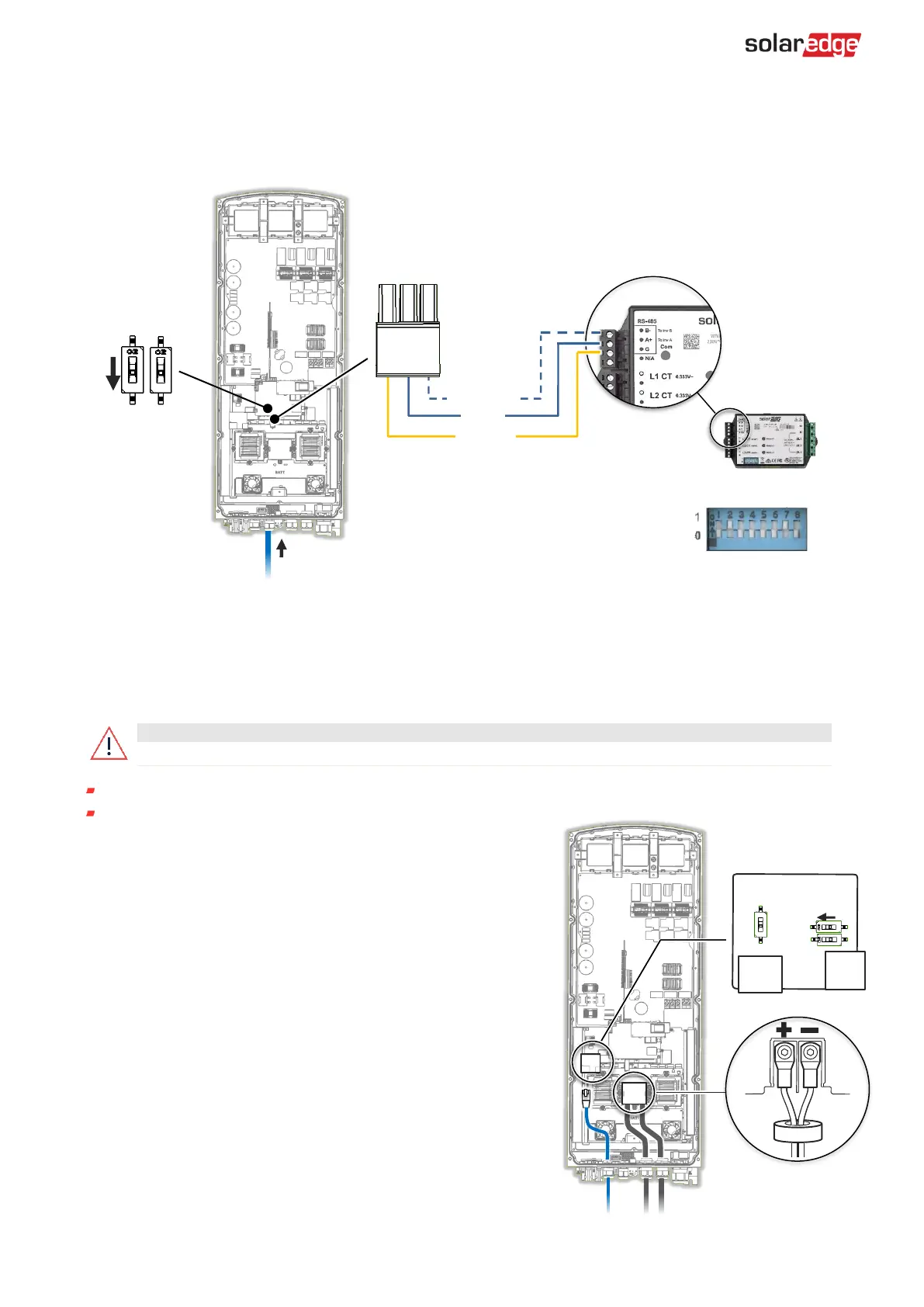

Aansluiten van de Energie Meter
Gebruik een 3-aderige afgeschermde getwiste kabel, 0,2 (0,2-1) mm² 600V of CAT5.
1. Sluit één uiteinde van de communicatiekabel aan op de energiemeter..
2. pen de communicatiewartel 2 en steek het andere uiteinde van de communicatiekabel in de omvormer.
3. Steek de kabels van de meter in de connector zoals hierboven afgebeeld en draai ze vast met de schroeven.
4. Zorg ervoor dat alle DIP-schakelaars zijn ingesteld zoals hierboven aangegeven.
Aansluiten van de Batterij
Voor DC aansluitingen – Gebruik een 35 of 50 mm2 koperen kabel met een maximale lengte van 5 meter.
Voor communicatie - Gebruik een afgeschermde ethernetkabel. (CAT5/5E STP).
1. Krimp (incl. krimpkous) de meegeleverde kabelschoenen aan de
DC-kabels van de batterij.
2. Verwijder de plastic deksel van de batterijcontacten.
3. Sluit de DC-kabels aan op de batterijcontacten draai ze met een
moment van 5N*m/3,7lb*ft aan.
4. Steek de niet-gekrompen uiteinden van de DC-kabels door een
48 mm ferrietkern die bij de omvormer wordt geleverd.
5. Steek de niet-gekrompen uiteinden van de DC-kabels van
binnenuit de omvormer naar buiten toe door de DC-
ingangswartels van de batterij. De correcte polariteit is op de
omvormer aangegeven.
6. Plaats het kunststof deksel weer op de batterijklemmen van de
omvormer.
7. Leid de CAN-buskabel door de communicatiewartel 1 door.
8. Sluit de kabel aan op de CAN-bus connector.
9. Stel de DIP-schakelaars op de CAN-buskaart in:
Twee DIP-schakelaars rechts - Schakelen naar ON.
