MONTAŻ MODUŁU ŁĄCZNOŚCI
CZYNNOŚCI WSTĘPNE

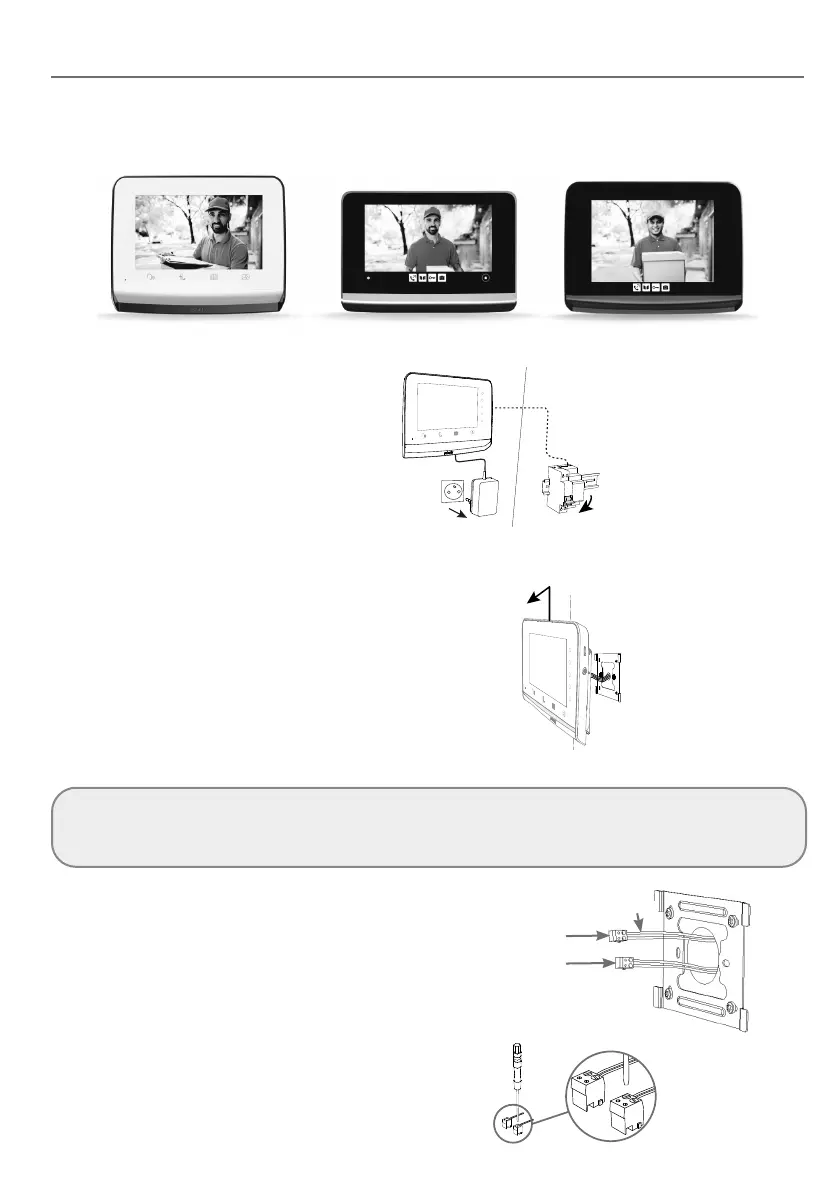

• Określić model zainstalowanego monitora wewnętrznego:
• Odłączyć zasilanie wideodomofonu.
Zasilanie szyny DIN o nr
kat. 9026469
ODINSTALOWANIE MONITORA WEWNĘTRZNEGO
• Zdjąć monitor wewnętrzny ze wspornika
mocującego, pociągając go do góry.
• Zostawić wspornik mocujący na miejscu.
• Zapamiętać lub wykonać zdjęcie podłączenia z
tyłu monitora, aby ustalić lokalizację przewodów
zasilających (DC 24V) i panelu zewnętrznego
(CS/Call station).
• Nie odkręcając niebieskich złączy przewodów, odłączyć wszystkie zamontowane złącza, aby zwolnić monitor.
Ważne: w przypadku posiadania drugiego monitora nie będzie on kompatybilny z modułem łączności.
Zarządzanie dzwonkiem na panelu zewnętrznym nie będzie już możliwe. Można natomiast nadal wykorzystywać ten
monitor do kontrolowania wyposażenia Somfy RTS/io lub uruchamiania poszczególnych scenariuszy (wyłącznie monitor
V®500 PRO io).
• Korzystając z wykonanego zdjęcia:
- Określić lokalizację 2 przewodów
zasilających (listwa zaciskowa DC 24V),
ustalając ich biegunowość (+ i -).
- Określić lokalizację 2 przewodów panelu
zewnętrznego (listwa zaciskowa CS/ Call
station). Biegunowość nie ma znaczenia.
Panel zewnętrzny (CS/Call station)
Zasilanie (DC 24 V)
+/-
• Przy pomocy dostarczonego śrubokręta
odkręcić niebieskie złącza zlokalizowanych
przewodów.
Nie będą one więcej używane.
V®350 V®500 V®500 PRO io
