SOMFY 9028474 - Page 35

32

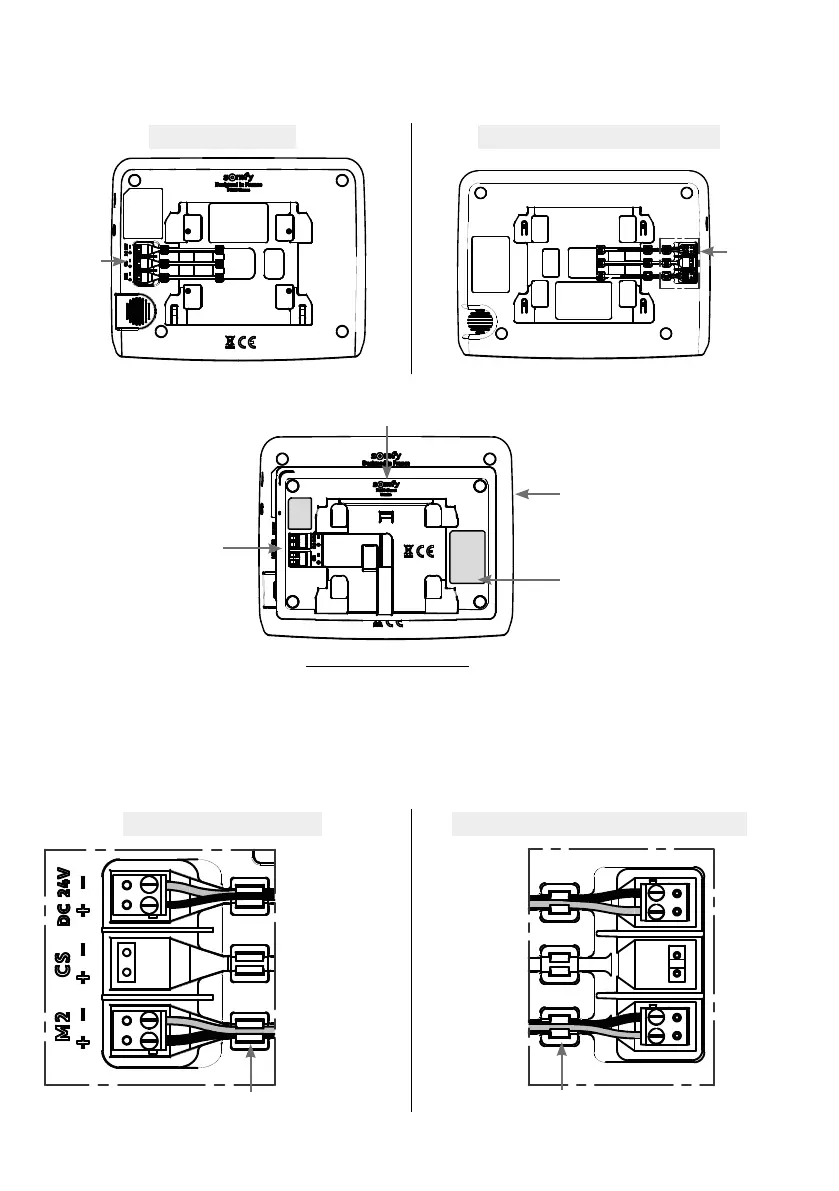

PODŁĄCZENIE MODUŁU ŁĄCZNOŚCI DO MONITORA:
• Umieścić monitor na wsporniku, z ekranem skierowanym do dołu, w kierunku wskazanym poniżej, zabezpieczając go
jednocześnie.
Monitor V®350 Monitor V®500 / V®500 PRO io
Góra
Dół
Listwy
zaciskowe
• Umieścić moduł łączności z tyłu monitora, nie podłączając go i zachowując kierunek ustawienia wskazany poniżej:
Góra
Monitor z ekranem
skierowanym do dołu
Tylna część modułu
naprzeciwko użytkownika
Dół
Listwy zaciskowe
modułu z lewej
strony
Obowiązujący kierunek ustawienia
Logo modułu w górze
• Podłączyć z tyłu monitora przewody podłączeniowe modułu łączności:
- Niebieskie złącze zasilania wyposażone w czerwony i czarny przewód, do listwy zaciskowej DC 24V.
- Niebieskie złącze panelu zewnętrznego wyposażone w żółty i zielony przewód, do listwy zaciskowej 2. monitora.
- Nie podłączać niczego do listwy zaciskowej Call Station.
• Wprowadzić wszystkie przewody do przelotek
Listwy zaciskowe V®350 Listwy zaciskowe V®500 / V®500 PRO io
Zasilanie (DC 24V)
Przewody
czerwony i czarny
Nie podłączać niczego
do listwy zaciskowej
Call Station
Panel zewnętrzny
(2. monitor)
Przewody żółty i
zielony
Przelotka
Przelotka
Zasilanie
Przewody czerwony
i czarny
Nie podłączać
niczego
do listwy zaciskowej
Call Station
Panel zewnętrzny
Przewody żółty i
zielony
DC 24V
Call station
2 nd monitor
Góra
Dół
Listwy
zaciskowe
