MONTÁŽ MODULU PŘIPOJENÍ
NEJPRVE

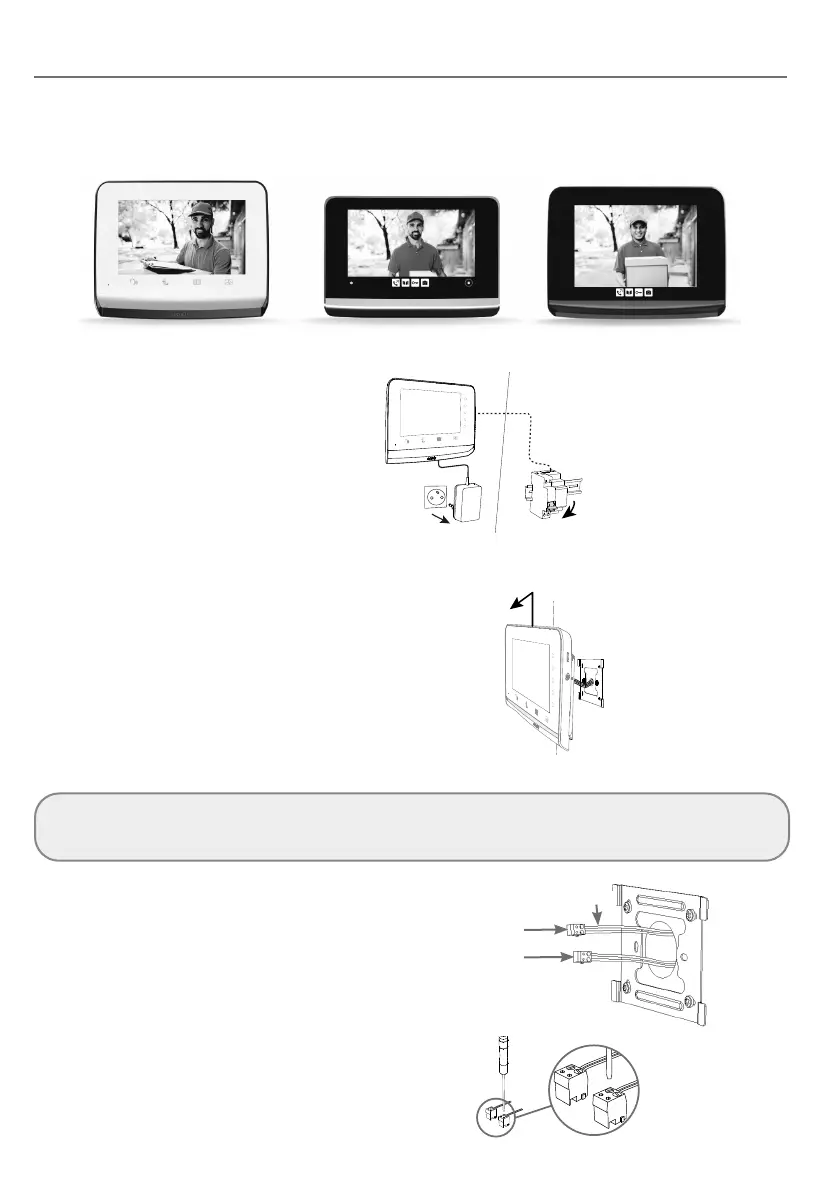

• určete model svého namontovaného vnitřního monitoru:
• Vypněte svůj videotelefon.
Napájení lišty DIN
9026469
DEMONTÁŽ VNITŘNÍHO MONITORU
• Vyjměte vnitřní monitor tahem směrem nahoru
z upevňovacího držáku.
• Ponechte upevňovací držák na místě.
• Zapamatujte si nebo vyfoťte připojení na
zadní straně monitoru, abyste mohli následně
určit kabely napájení (24 V DC) a venkovního
ovládacího panelu (CS/Call station).
• Aniž byste odšroubovali modré konektory kabelů, odpojte všechny ostatní konektory a uvolněte tak monitor.
Důležité: Pokud máte druhý monitor, nebude kompatibilní s modulem připojení. Volání návštěvníka pak nebude možné
zpracovat na venkovním ovládacím panelu. Můžete jej však nadále používat k ovládání zařízení Somfy RTS/io anebo ke
spouštění scénářů (pouze monitor V®500 PRO io).
• Pomocí pořízené fotografie:
- určete 2 napájecí vodiče (svorka 24 V DC)
a označte přitom polaritu (+ a −);
- určete 2 vodiče venkovního ovládacího
panelu (svorka CS/Call station). Polarita zde
není důležitá.
Venkovní ovládací panel
(CS/Call station)
Napětí (24 V DC)
+/-
• Pomocí šroubováku, který je součásti balení,
odšroubujte modré konektory určených kabelů.
Tyto se již nebudou používat.
V®350 V®500 V®500 PRO io
