PŘIPOJENÍ MODULU K MONITORU:

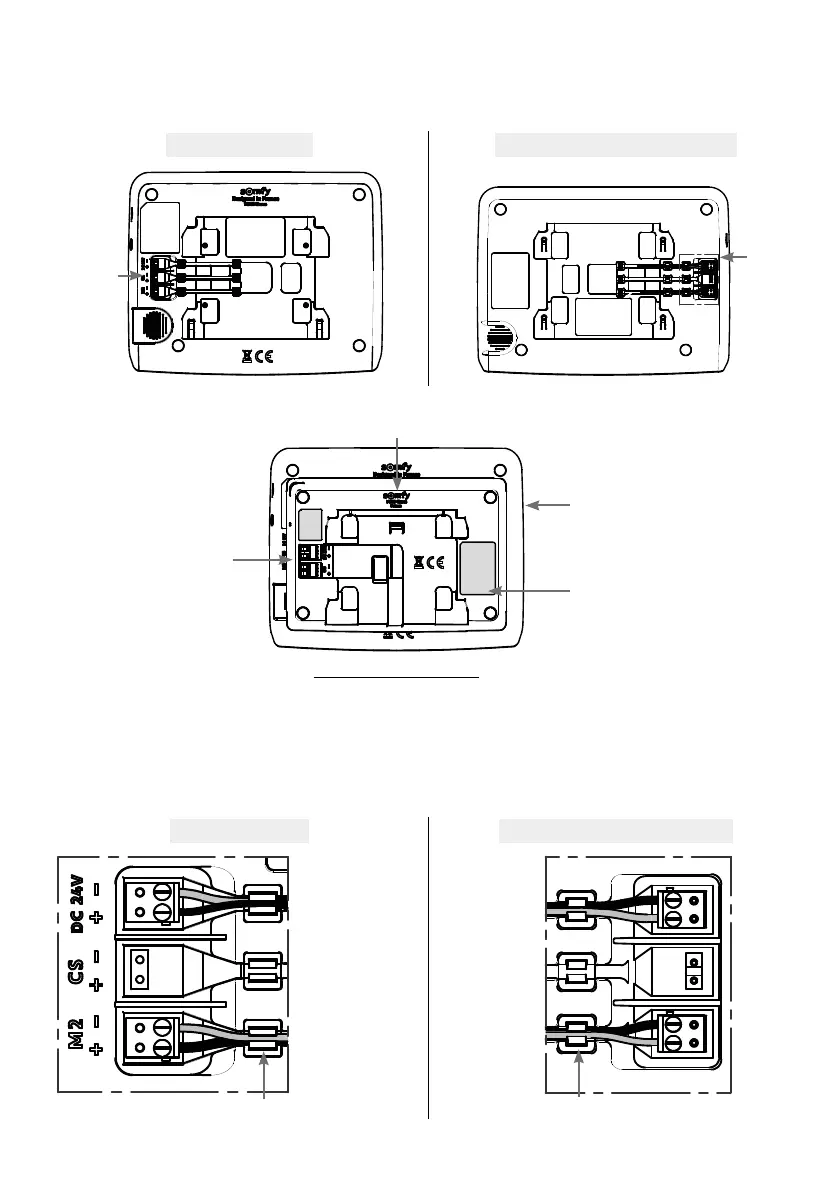

• Na držák položte monitor displejem dolů ve směru znázorněném níže, aby tak byl zcela chráněn.
Monitor V®350 Monitor V®500 / V®500 PRO io
Nahoru
Nízká
Svorky
• Modul připojení, aniž byste ho připojili, umístěte na zadní stranu monitoru a dodržujte přitom orientaci uvedenou níže:
Nahoru
Displej monitoru směrem dolů
Zadní strana modulu směrem k vám
Nízká
Svorky modulu vlevo
Orientace, která musí být dodržena
Logo modulu nahoře
• Připojte na zadní stranu monitoru připojovací kabely modulu připojení:
- modrý konektor napájecího zdroje s červeným a černým vodičem na svorku 24 V DC;
- modrý konektor venkovního ovládacího panelu se žlutým a zeleným vodičem na svorku 2nd monitor.
- Nepřipojujte nic na svorku Call Station.
• Vložte všechny kabely do kabelových průchodek.
Svorky V®350 Svorky V®500 / V®500 PRO io
Napájení (24 V DC)
červený a černý vodič
Nepřipojujte nic
na svorku Call Station
Venkovní napájecí panel
(2nd monitor)
žlutý a zelený vodič
Průchodky
Průchodky
Napájení (24 V DC)
červený a černý vodič
Nepřipojujte nic
na svorku Call
Station.
Venkovní napájecí
panel
(2nd monitor)
žlutý a zelený vodič
DC 24V
Call station
2 nd monitor
Nahoru
Nízká
Svorky
