SOMFY Compact - Changement de la Tension Dalimentation (230 V - 400 V)

Important : Avant d’enlever le couvercle connecteur, vous devez impérativement couper l’alimentation électrique.
2
Changement de la tension d’alimentation (230V - 400V)
2
30
400
400 V
2
30
400
400 V
2
30
400
400 V
230V
400
032
2
30
400
400 V
1
2
2
1 1
1

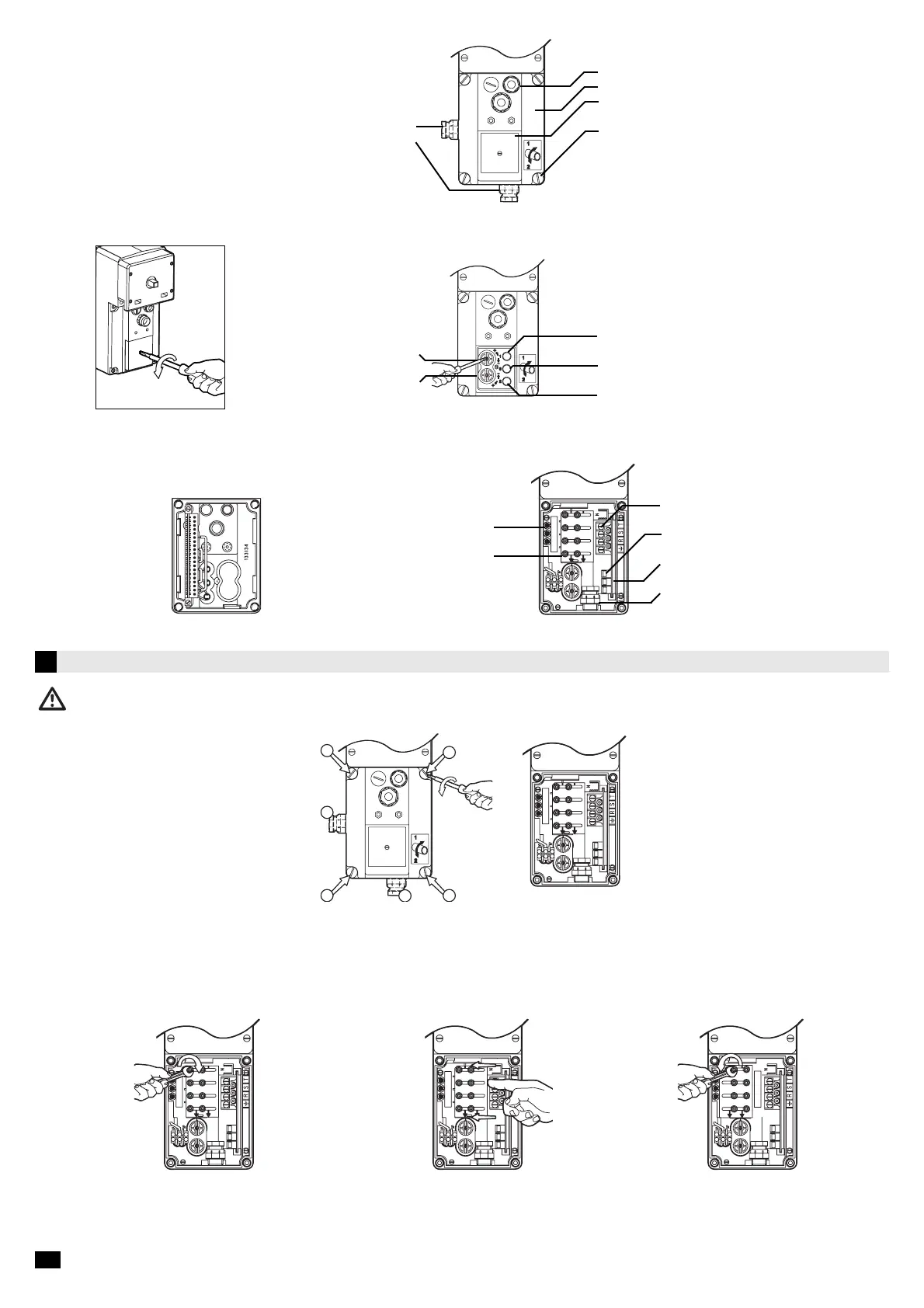

Enlever le couvercle connecteur pour accéder à la plaquette de communtation :
Couvercle connecteur
1. Enlever le couvercle en dévissant les 4 vis
imperdables
2. Sélectionner l’arrivée de l’alimentation et, en
fonction de cela, fixer le presse-étoupe vers le
bas ou sur les côtés avec un découpage sup-
plémentaire.
Le SOMFY COMPACT est livré en position 400V
Sélectionner la tension d’alimentation à l’aide de la plaquette de commutation 230V/400V TRI de la façon suivante :
Pour changer la tension d’alimentation de 400V TRI en 230V TRI
Le câble d’alimentation doit obligatoirement être passé par le presse-étoupe situé sur le bas ou sur les cotés du boîtier électrique.
Section des fils : mini 1,5 mm
2
(3 conducteur + terre).
Les orifices situés sur le couvercle sont exclusivement réservés au circuit de commande en 24 V de sécurité.
Fusible de rechange •
Plaquette de commutation 230V / 400V •
• bornes de puissance
• fusibles
• circuit imprimé 24V de sécurité
• presse-étoupe à fixer
• desserrer légèrement les 8 écrous • resserrer les 8 écrous• faire coulisser la plaquette
comme indiqué ci-dessous
1.3 Description face avant du moteur
À la livraison :
Enlever le couvercle cache-molette :
autre possibilitée pour les entrées puissances •
entrées puissances 230 / 400 V triphasé •
molettes réglages fin de course
sens 1(bleu) •
molette réglages fin de course
sens 2 (jaune) •
• 3 entrées circuit de commande 24V de sécurité
• couvercle connecteur
• couvercle cache-molettes
• 4 vis imperdables fixation couvercle connecteur
bouton d’essai bleu
• sens 1
bouton d’essai rouge
• stop
bouton d’essai jaune
• sens 2
2/5
