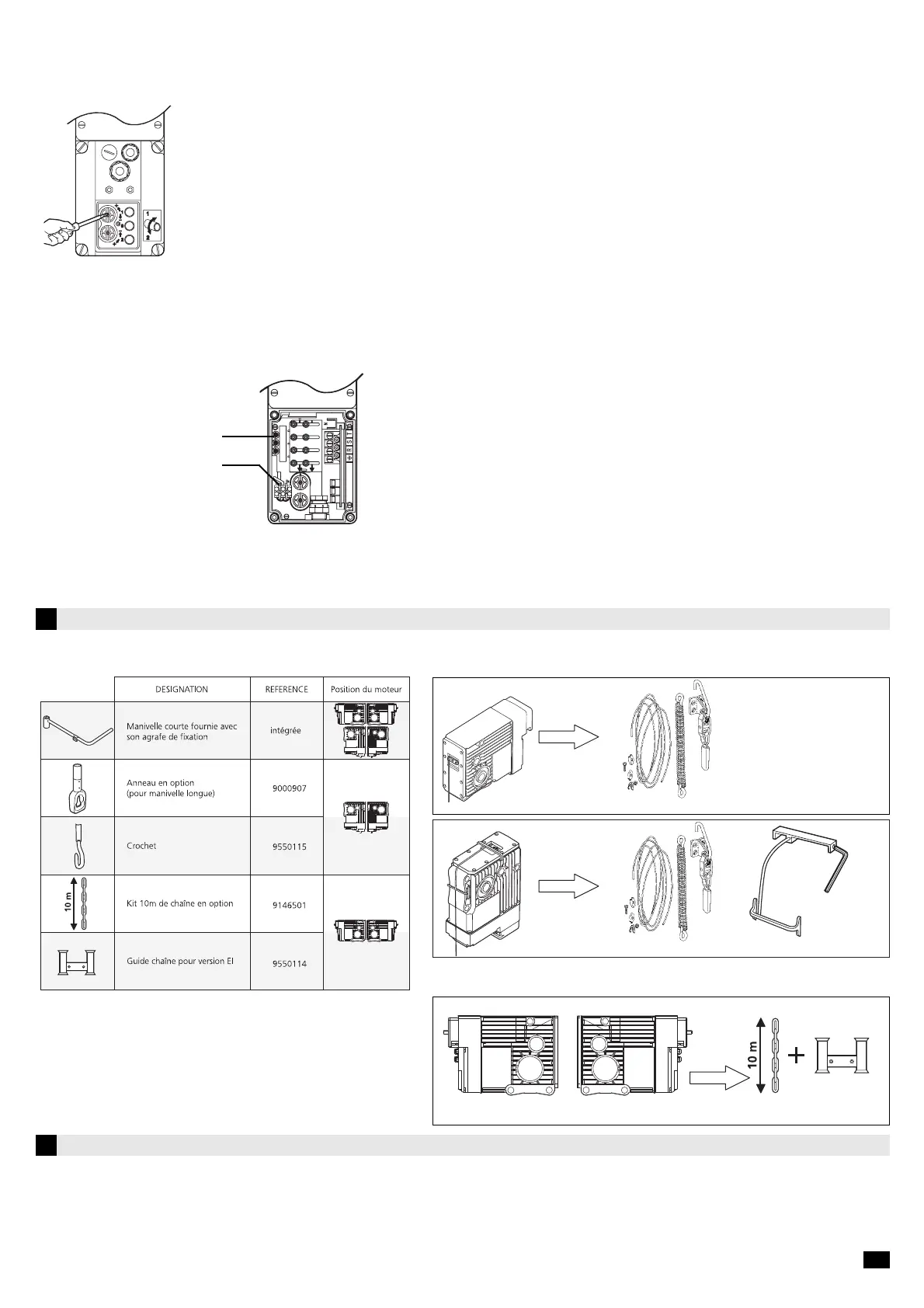

5.2. Réglage de fin de course
Utiliser les boutons (bleu, rouge, jaune) pour les manœuvres de montage du rideau. Si l’opérateur s’arrête en cours de manœuvre, enfoncer la molette correspon-
dant au sens choisi avec un tournevis et :
- pour augmenter la course : tourner la molette vers le “+” en appuyant simultanement sur le bouton d’essai correspondant.
Arrêter l’opération à la position désirée en relachant la molette.
- pour diminuer la course : revenir en arrière de quelque tours moteur puis tourner la molette vers le sens “-”
Attention si le moteur ne repart pas en sens inverse voir paragraphe 5.1.
Le SOMFY COMPACT est muni de dispositifs de sécurité. En cas de fonctionnement prolongé avec un sens de rotation inversé ou en cas
de fausse manoeuvre, la cage fin de course est automatiquement débrayable (système breveté). Une butée de sécurité condamne alors
toute commande électrique. Pour dégager la butée, rétablir tout d’abord le bon sens de rotation (voir paragraphe 5.1)
Tourner ensuite les deux molettes de réglages vers le “+” d’environ 3 à 7 tours. Recommencer les réglages après dégagement de la
butée.
5.3. Contacts supplémentaires
La cage fin de course dispose de deux contacts supplementaires libres de potentiel qui permettent entre autres l’inhibition d’une barre palpeuse avant son écrase-
ment au sol ou la connaissance de l’information porte en position haute, porte en position basse.
Les sorties se font sur un connecteur 3 bornes fixé sur la plaque de fermeture (voir schéma ci dessous).
Les contacts supplementaires sont independants du circuit imprimé.
Fusible de rechange •
Contact suplementaires •
Si les contacts sont utilisés à une tension inférieure à 24V, la sortie du câble pourra se
faire par le couvercle connecteur.
Si les contacts supplementaires sont utilisés à une tension supérieur à 24V, la sortie du
câble devra se faire par un presse-étoupe placé sur le coté, à l’emplacement prévu a cet
éffet.
Sortie des contacts supplémentaires sur connecteur 3 bornes :
• une borne pour le sens 1
• une borne pour le sens commun
• une borne pour le sens 2
• Type de sortie : contact sec normalement ouvert
• Pouvoir de coupure : 3A sous 230V
• Tension maximum : 253V
6
Accessoires
6.1 Pour grilles et rideaux 6.2 Pour portes sectionnelles
Kit de débrayage :
7
Maintenance
Le SOMFY COMPACT a été concu avec soin et ne demande aucun entretien particulier. Il est toutefois obligatoire de l’installer à l’abris des projections d’eau.
Il est lubrifié a vie. Le lubrifiant spécial ne doit jamais être changé. Tout démontage du couvercle du carter entraîne l’annulation de la garantie (8 vis du couvercle
sont plombées).
Pour tout fonctionnement autre que la motorisation des grilles et rideaux enroulables, et portes sectionnelles nous consulter.
Ne pas oublier de graisser l’arbre claveté de la bobine avant le montage du moteur.
Manoeuvre de secours :
Réf: 9146501 + 9550114
Réf: 9550037 + 9550043
Réf: 9550037
5/5
