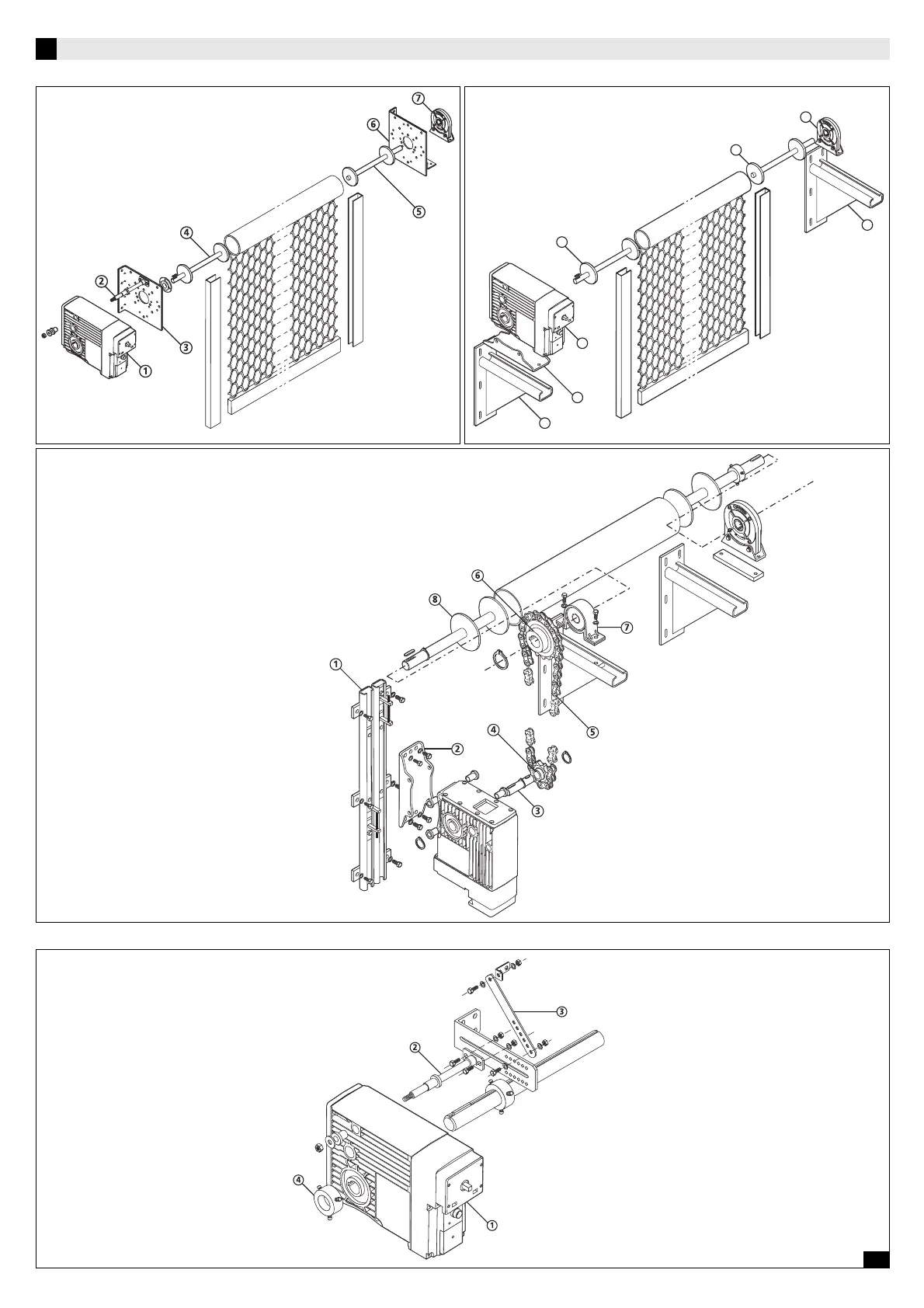

Montage du SOMFY COMPACT
• 1. SOMFY COMPACT
• 2. Doigt de maintien (réf. : 9146521)
• 3. Plaque côté moteur
• 4. Embout claveté
• 5. Embout claveté
• 6. Plaque côté opposé
• 7. Antichute
• 1. SOMFY COMPACT
• 2. Socle moteur (réf. : 9146500)
• 3. Equerre (réf. : 9146510)
• 4. Embout claveté
• 5. Embout claveté
• 6. Equerre (réf. : 9146510)
• 7. Antichute
3.1 Grilles et rideaux
Avec socle moteur et équerres :Avec doigt de maintien :
• 1. Support tension de chaîne à visser (x1)
• 2. Socle moteur (x1)
• 3. Arbre ø30 (x1) (livré avec 2 clavettes + 3 circlips)
• 4. Pignon ø19 dents (alésage ø30mm) (x1)
• 5. Chaîne de 1,5m avec attaches rapides (x1)
• 6. Pignon ø38 dents (alésage ø50mm) (x1)
• 7. Palier à semelle (alésage ø50mm) (x1)
• 8. Arbre 50mm (x1), sans rondelle, livré avec 1 clavettes + 2 circlips)
Avec transmission par chaîne :
• 1. SOMFY COMPACT
• 2. Doigt de maintien (réf. : 9146521)
• 3. Equerre + visserie (réf. : 9146587)
• 4. Bague d’arret ø30 (réf. : 9146583)
3.2 Pour portes sectionnelles
