1 Généralités
Cet outil de réglage doit être utilisé pour ajuster et tester les produits porteurs équipés d’un moteur SOMFY
230 V AC. Il est compatible avec les moteurs radio et WT (câble).
Ref.: 9 015 971
2 Utilisation et voyants de fonctionnement
Tension d’alimentation: 230 V AC 50 Hz Conditions d’utilisation: au sec
Tension de sortie: 230 V AC 50 Hz Conforme à la norme: EN 61439-1
Courant: max. 4 A Dimensions (L x H x P): 7 x 3 x 14 cm
Classe de protection: II,
avec la connexion à la terre Poids: 567 g (câble inclus)
Protection: IP 40 Degré de pollution: 1
Température d’utilisation: - 10 ° C à + 50 ° C Environnement: B

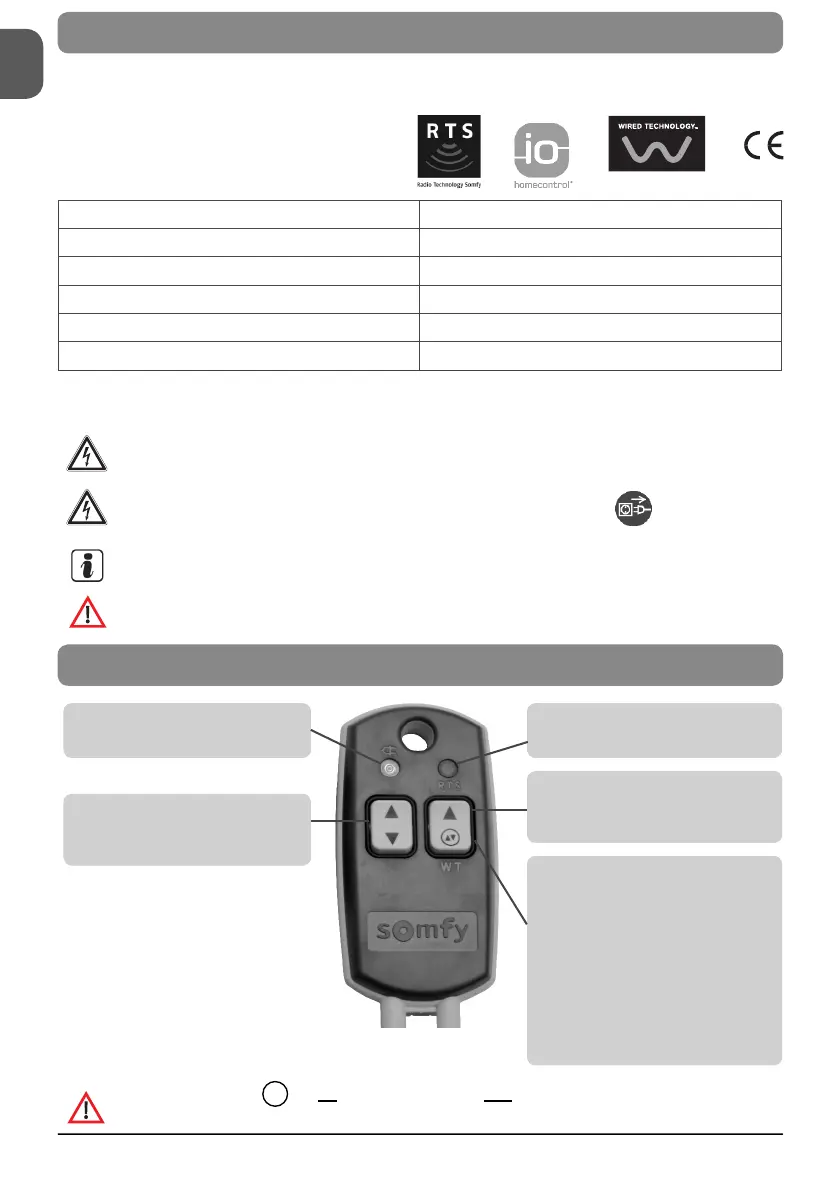

Les touches ▲ et ▲▼ ne doivent absolument pas être utilisées dans le cas des mo-
teurs suivant: LS, LT, LT PA, Orienta, J4 1TN/2TN/HTM. Risque d’endommager le moteur!
Voyant jaune allumé: l’outil est
connecté au secteur.
Voyant rouge allumé : Alimentation d’un
moteur RTS/io, touche ▲ activée.
Touche réservée au moteur RTS/
io; Alimentation permanente
(borne ▲) pour un moteur RTS/io.
Touche réservée aux moteurs à
cage électronique (WT). Permet
d’entrer ou de sortir du mode
réglage. Les deux phases du
moteur (montée et descente) sont
alimentées en même temps. Se
référer à la notice de montage et
d’utilisation d’un moteur WT. Cette
touche n’a aucune fonction dans
le cas d’un moteur radio (RTS/io).
Touche montée / descente du produit
porteur. Aucune fonction dans le cas
d’un produit RTS/io.
1.1 Consignes générales de sécurité
Vérifier le bon état de l’ outil de réglage avant toute utilisation!
Ne pas l’utiliser en cas de dommage.
Le Neutre peut être relié à la Phase lorsque la prise est connectée au réseau.
Bien débrancher la prise du réseau avant de câbler ou de décâbler un moteur!
Vérifier le bon état de l’ outil de réglage avant toute utilisation! Ne pas l’utiliser en cas de dommage.
Ne brancher qu’un seul moteur à la fois par outil de réglage (exception faite des moteurs
à cages électroniques WT).
