1 Allgemein
Dieses Montagekabel dient zum Einstellen und Testen Ihrer mit Somfy 230 V AC-Antrieben ausgerüsteten
Behänge. Es ist geeignet für Funkantriebe und für WT-Antriebe (Kabel).
Artikel-Nummer Kit: 9 015 971 (DE + A)
9 016 772 (CH)
1.1 Allgemeine Sicherheitshinweise
Das Montagekabel darf nur von einer Elektrofachkraft nach DIN VDE 1000-10 verwendet
werden.
Prüfen Sie das Montagekabel vor jedem Einsatz auf Beschädigungen!
Schadhafte Montagekabel dürfen nicht verwendet werden.
Neutralleiter kann Spannung führen (keine 2-polige Trennung), wenn der
Netzstecker eingesteckt ist.
Vor An- und Abklemmen des Antriebes Netzstecker ziehen!
Bitte beachten Sie die Gebrauchsanleitung des jeweiligen Antriebes!
Es darf immer nur 1 Antrieb an das Montagekabel angeschlossen werden.
(Ausnahme elektronische WT-Antriebe)

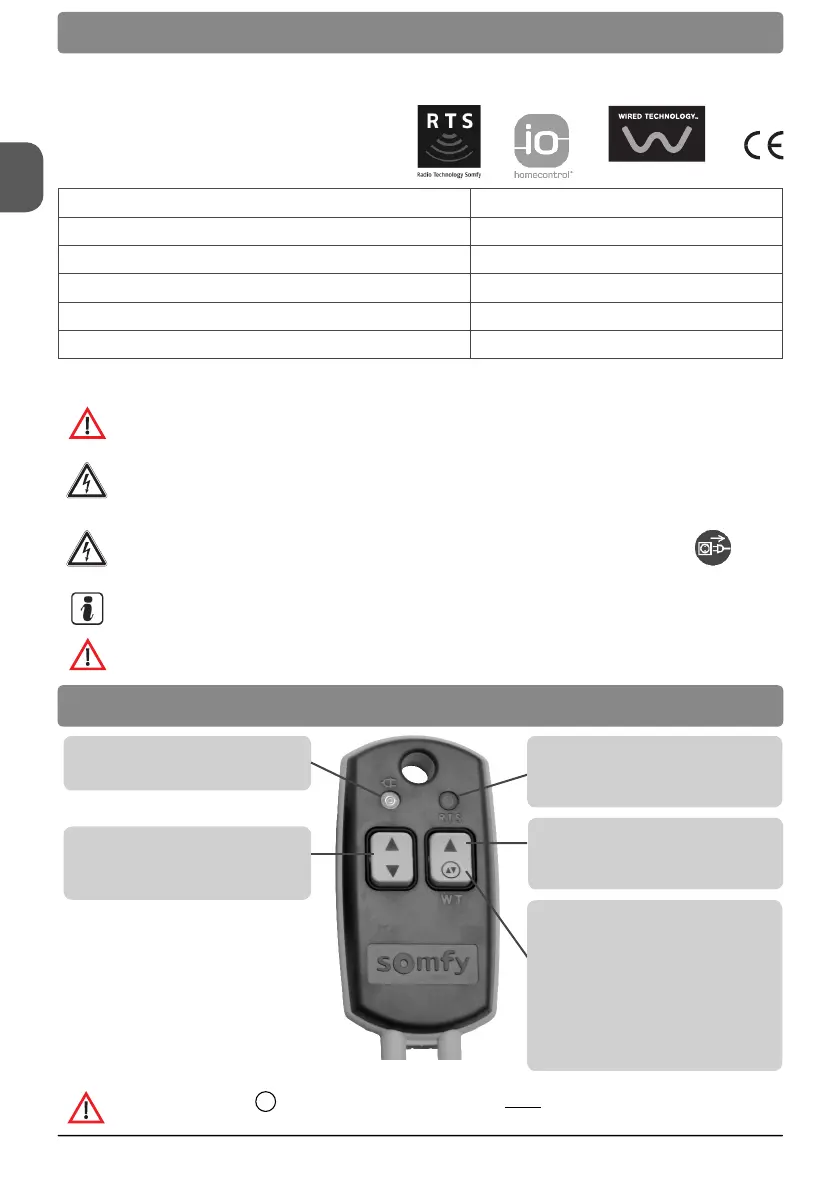

2 Bedien- und Anzeigeelemente
Spannungsversorgung: 230 V AC 50 Hz Umgebungsbedingung: Trockene Räume
Ausgangsspannung: 230 V AC 50 Hz Norm: EN 61439-1
Ausgangsstrom: max. 4 A Abmessungen (B x H x T): 7 x 3 x 14 cm
Schutzklasse: II, durchgeschleifter Schutzleiter Gewicht: 567 g (inkl. Kabel)
Schutzgrad: IP 40 Verschmutzungsgrad: 1
Betriebstemperatur: - 10 ° C bis + 50 ° C Umgebung: B
Die Tasten ▲ und ▲▼ dürfen bei folgenden Antrieben nicht betätigt werden:
LS, LT, LT PA, Orienta Antriebe, J41TN/2TN/HTM. Es besteht die Gefahr der Antriebsschädigung!
Leuchtet gelb, wenn Netzspannung
am Montagekabel anliegt.
Schalter nur für RTS-/io-Antriebe;
legt Netzspannung an den RTS-/
io-Antrieb an (▲ Klemme).
Taster zum AUF- bzw. AB-Fahren
des Behanges; hat bei RTS/io keine
Funktion.
Taster nur für elektronische WT-
An triebe. Einstieg und Verlassen
des Programmiermodus. Beide
Laufrichtungen werden mit Netz-
spannung versorgt. Bitte beachten
Sie die Ge brauchsanleitung des
WT-Antriebes. Taster hat bei Funk-
antrieben (RTS/io) keine Funktion.
Leuchtet rot, wenn Netzspannung am
RTS-/io-Antrieb anliegt, Schalter ▲
betätigt.
