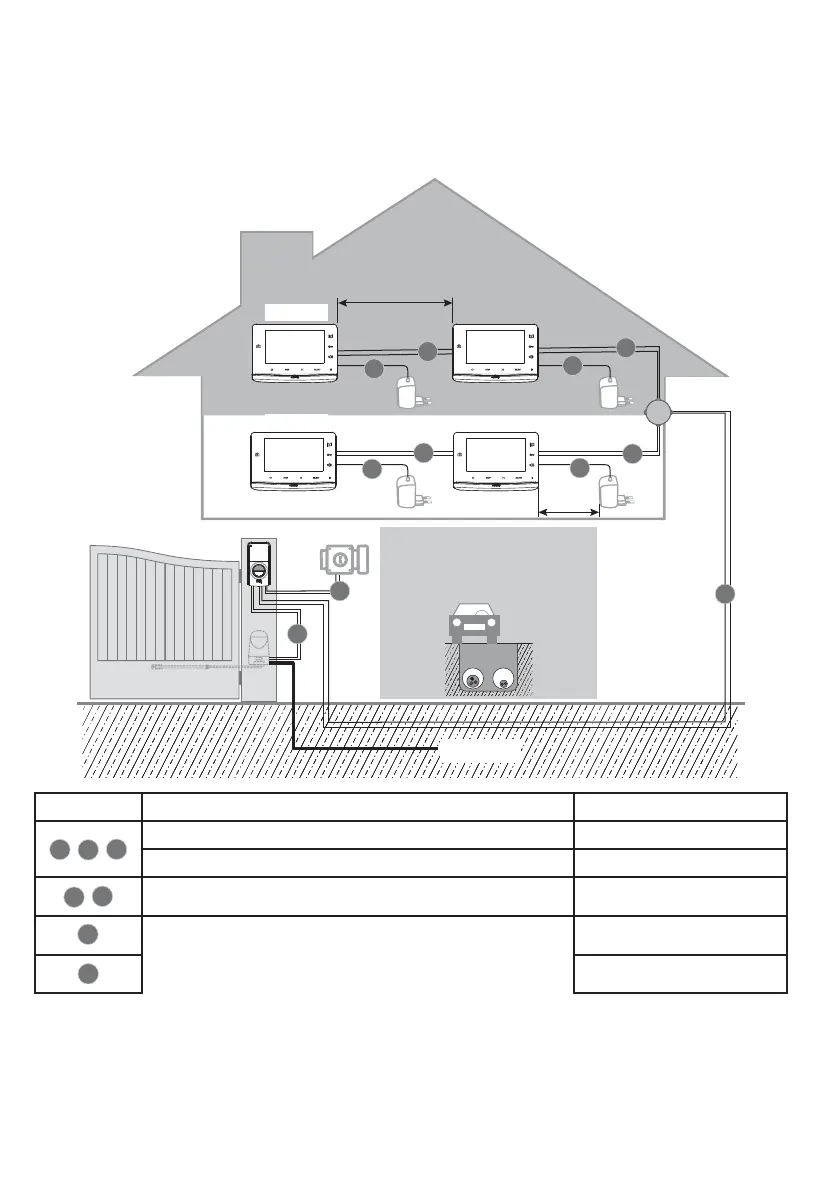

3.3.2 Nel caso di due appartamenti
Il videocitofono V300 offre anche la possibilità di configurare l’interfono per due appartamenti distinti. In questo caso, occorre cablare
questi due appartamenti tramite una scatola di derivazione installata sui due fili provenienti dalla pulsantiera esterna dotata dei due
pulsanti di chiamata (vedere “4.2 Installazione nel caso di due appartamenti”).
Con questa configurazione è anche possibile installare un monitor aggiuntivo per ogni appartamento.
Nota: Il monitor per il secondo appartamento non è fornito nel kit iniziale.
230 Vac
F
230 V AC
230 V AC
230 V AC
230 V AC
E
C
D
B
G
G
A
G
G
F
opzionale
opzionale
Nota: Si consiglia di far passare
il cavo del videocitofono, e il, o
gli eventuali cavi del motore, in
canaline separate.
5 m max.
30 m max.
Distanza tra la pulsantiera esterna e il monitor più distante Cavo da utilizzare
A
B
C
Inferiore a 50 m 2 fili da almeno 0,5 mm²
Tra 50 e 100 m 2 fili da 1 mm²
D
E
Inferiore a 30 m 2 fili da almeno 0,5 mm²
F
2 fili da almeno 0,75 mm²
G
2 fili da almeno 0,5 mm²

Si raccomanda l’utilizzo di cavi non rigidi, e di stagnare le estremità spelate di questi ultimi, o di dotarle di capicorda.

La massima sezione dei fili consentita dalle morsettiere è di 1mm².
A + B + C + D + E = 100 m max.
