SOMFY V300 - Tipo de Instalación

6 Copyright© 2018 SOMFY ACTIVITES SA. All rights reserved.
V300
ES

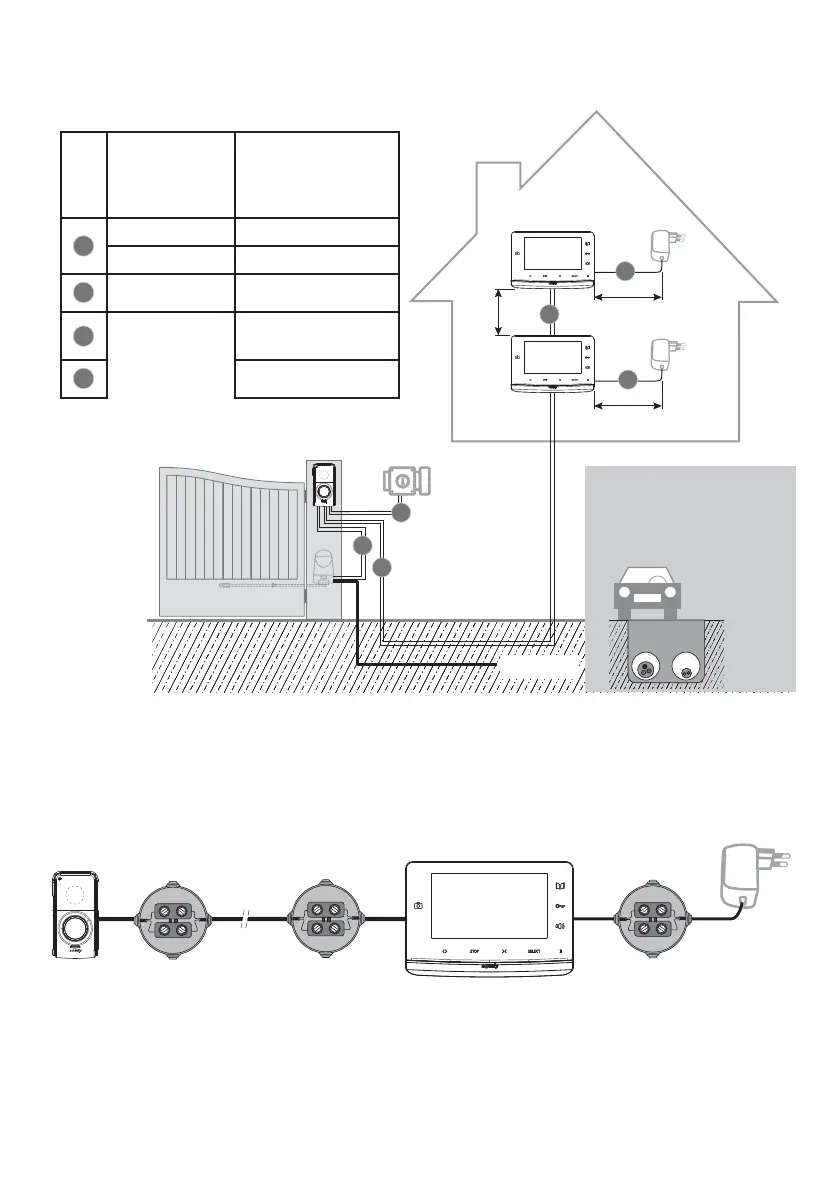

3.3 Tipo de instalación
3.3.1 Para una vivienda
230 Vac
230 V AC
230 V AC
D
A
G
G
F
F
5 m máx.
5 m máx.
opcional
30 m máx.
100 m máx. entre la placa de calle y el monitor más alejado: A + D = 100 m máx.
Nota: Le aconsejamos que pase
el cable del videoportero y el/los
cable/s del motor por conductos
separados.
Distancia entre
la placa de calle
y el monitor más
alejado
Cable necesario
A
Inferior a 50 m 2 hilos de 0,5 mm² mín.
Entre 50 y 100 m 2 hilos x 1 mm²
D
Inferior a 30 m
2 hilos de 0,5 mm² mín.
F
2 hilos de 0,75 mm²
mín.
G
2 hilos de 0,5 mm² mín.

Se recomienda utilizar cables flexibles y estañar los extremos pelados o dotarlos de terminales de conexión.

La sección de hilo máximo que admiten las regletas de terminales es de 1 mm².
Nota: En caso de que deba utilizar cajas de derivación para cablear el videoportero, no utilice más de dos cajas entre la placa de
calle y el monitor ni más de una caja entre el monitor y la fuente de alimentación eléctrica.
