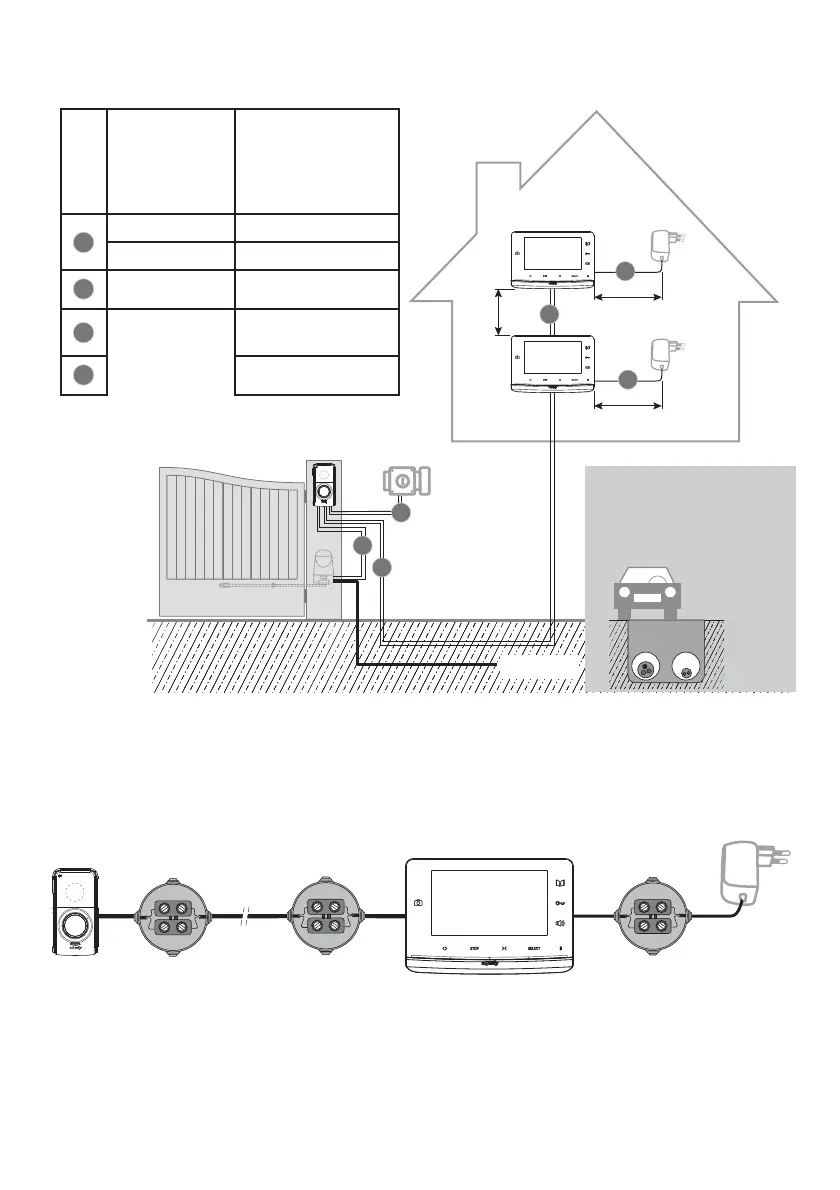

3.3 Installazione tipica
3.3.1 Nel caso di un appartamento
230 Vac
230 V AC
230 V AC
D
A
G
G
F
F
5 m max.
5 m max.
opzionale
30 m max.
100 m max. tra la pulsantiera esterna e il monitor più distante: A + D = 100 m max.
Nota: Si consiglia di far passare
il cavo del videocitofono, e il, o
gli eventuali cavi del motore, in
canaline separate.
Distanza tra
la pulsantiera
esterna e il
monitor più
distante
Cavo da utilizzare
A
Inferiore a 50 m 2 fili da almeno 0,5 mm²
Tra 50 e 100 m 2 fili da 1 mm²
D
Inferiore a 30 m
2 fili da almeno 0,5 mm²
F
2 fili da almeno 0,75
mm²
G
2 fili da almeno 0,5 mm²

Si raccomanda l’utilizzo di cavi non rigidi, e di stagnare le estremità spelate di questi ultimi, o di dotarle di capicorda.

La massima sezione dei fili consentita dalle morsettiere è di 1mm².
Nota: Se risulta necessario l'utilizzo di scatole di derivazione per procedere al cablaggio del videocitofono, impiegare al massimo
due scatole tra la pulsantiera esterna e il monitor e al massimo una scatola tra il monitor e l'alimentatore.
