SOMFY V300 - Instalación de la Etiqueta Identificativa

12 Copyright© 2018 SOMFY ACTIVITES SA. All rights reserved.
V300
ES

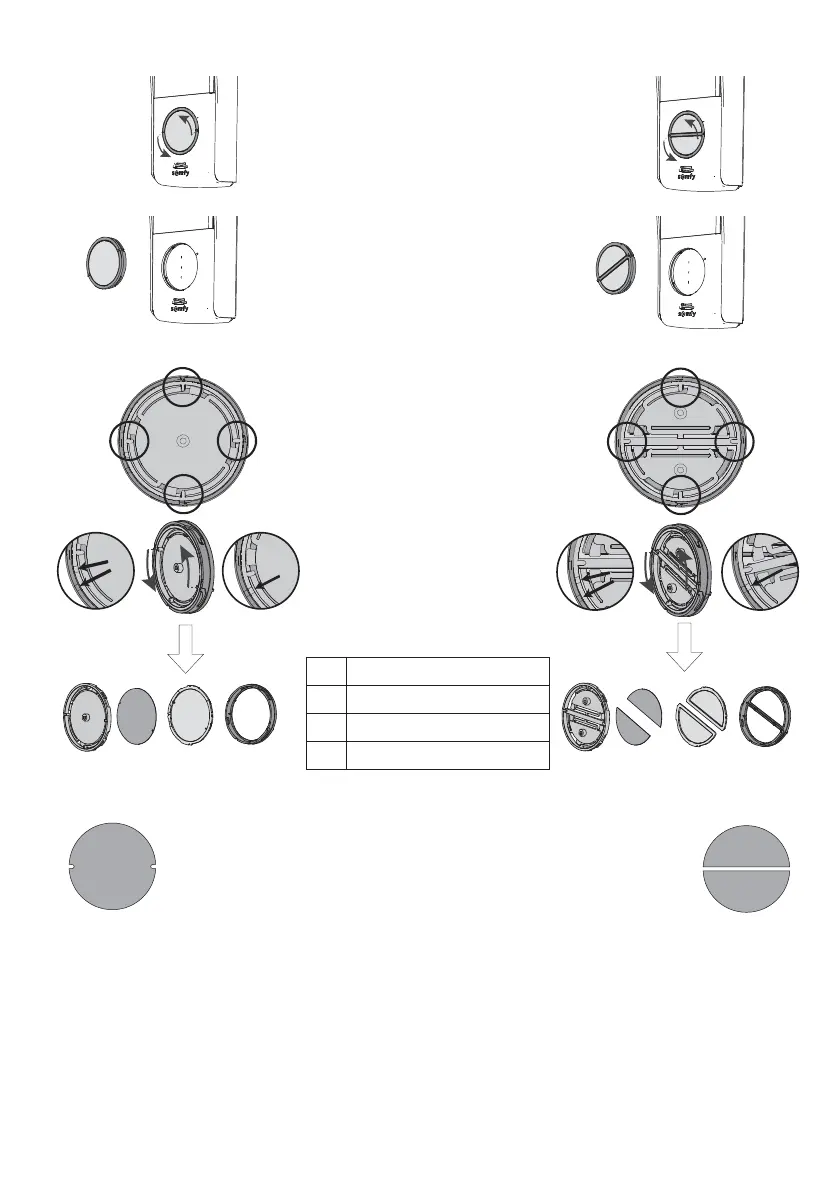

5.2 Instalación de la etiqueta identificativa
[1]. Pulse y gire el botón en sentido
antihorario hasta el tope, con la ayuda
de las pestañas del botón.
[2]. Levante el botón para poder
desmontarlo, ya que la etiqueta
identificativa se encuentra detrás de
la placa de fondo del botón.
Xxxxxxxxxxxxxxxx
a
b
c
d
[3]. Desmonte el botón girando la placa
de fondo en sentido antihorario hasta
el tope, utilizando las pequeñas
pestañas del interior de esta placa.
Nota: Cuando la placa de fondo está
en posición de desbloqueo, quedarán
alineadas las marcas en la placa de fondo
y en el anillo.
Yyyyyyyyyyyyyyy
Zzzzzzzzzzzz
a
b
b
c
c
d
a Placa de fondo
b Etiqueta
c Cristal
d Anillo
Xxxxxxxxxxxxxxxx
[4]. Escriba su nombre en la etiqueta blanca con un rotulador permanente:
- alineando el nombre en las muescas de la etiqueta para el botón para una
vivienda,
- teniendo en cuenta el sentido de lectura de cada etiqueta para el botón para dos
viviendas.
Nota: la etiqueta para un botón de llamada tiene dos muescas que coinciden con las
pestañas situadas detrás del portaetiqueta.
Yyyyyyyyyyyyyy
Zzzzzzzzzzzz
