V300
ES
5.1.1 Conexión a una motorización de cancela Somfy
Nota: Si la motorización funciona con energía solar, los mandos por cable estarán desactivados. En ese caso, deberá utilizar el
mando inalámbrico del monitor para controlar la motorización de cancela: véase “7.1 Adición de un equipo RTS (Radiotecnología
Somfy)”.
[1]. Desconecte la motorización de la alimentación eléctrica.
[2]. Retire la cubierta del armario de mando o del motor que contenga el módulo electrónico.

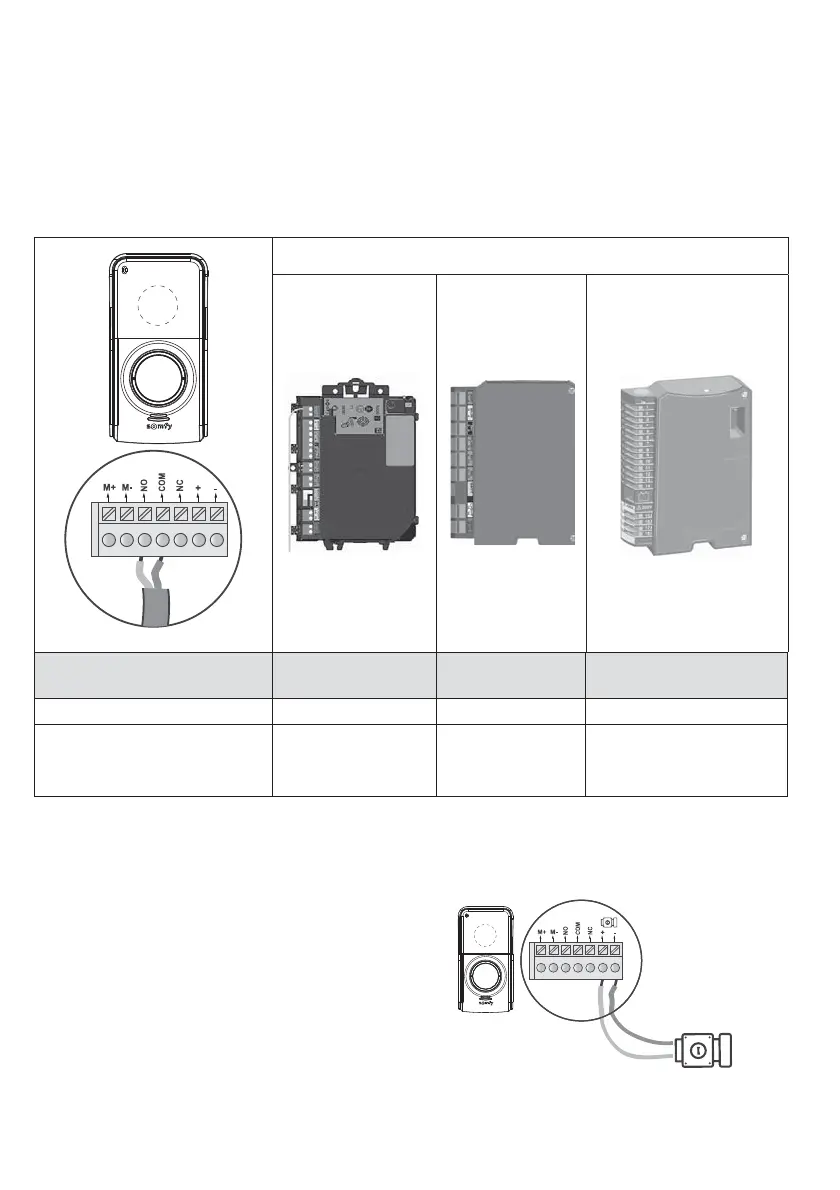

[3]. Conecte la salida de contacto seco (COM y NO) de la placa de calle al módulo electrónico de la motorización. Se recomienda
remitirse a las instrucciones de la motorización de la cancela para la conexión de un contacto de llave.
Módulos electrónicos de motorizaciones Somfy
Conecte... en los terminales
START
en los terminales
BUS
en los terminales nume-
rados
COM 53 3
NO 64
5 (para apertura total)
o
6 (para apertura peatonal)
Nota: Para conectar la placa de calle a otro modelo de motorización de cancela, remítase a las instrucciones de instalación de esta
motorización o contacte con su instalador si se trata de una motorización instalada por un instalador profesional .
5.1.2 Conexión a un pestillo o una cerradura eléctrica
Conecte los terminales «+» y «-» de la placa de calle al pestillo/
cerradura con arreglo al esquema contiguo.
Respete la polaridad +/- si aparece indicada en el manual del pestillo o
de la cerradura.
800 mA max
