3.2 Descriptif du produit
Le visiophone se compose d’un moniteur intérieur et d’une platine de rue. Le raccordement du moniteur intérieur à la platine de rue
s’effectue avec 2 fils et le bloc d’ alimentation secteur se câble sur le moniteur (voir partie «3.3 Installation type»).
3.2.1 Moniteur
Le moniteur intérieur est équipé d’un émetteur radio RTS (Radio Technology Somfy). Cette commande sans fil permet de commander
les produits de la maison équipés d’un récepteur RTS Somfy (porte de garage, portail, éclairage, volets roulants, store, etc.).
Le V300 offre la possibilité de combiner deux logements distincts ainsi que la possibilité d’avoir un moniteur supplémentaire
optionnel pour chaque logement. Pour ce type d’installation, voir partie «4.2 Installation pour deux logements».
Nota : avant de fixer le moniteur, il est important de vérifier que la portée radio est suffisante pour piloter tous les produits sans fil RTS
souhaités (notamment le portail) depuis l’emplacement où il doit être installé.

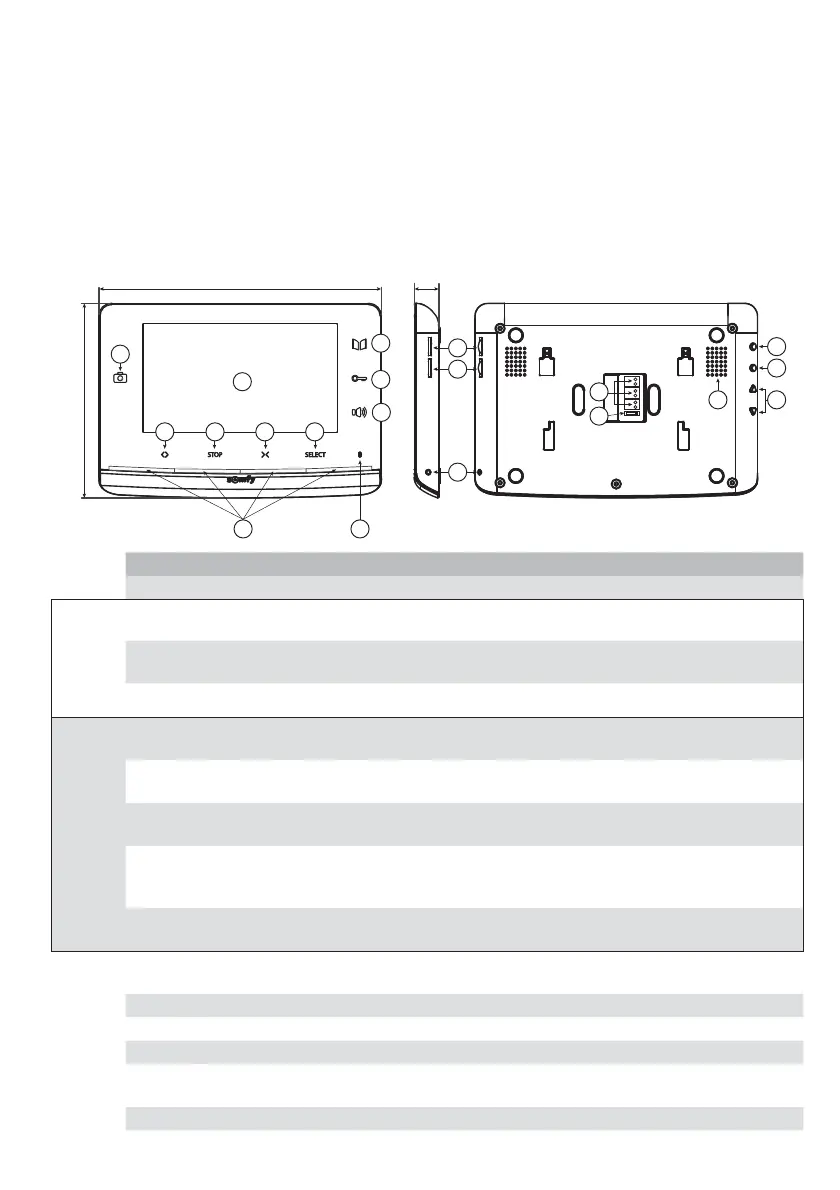

1
11
12
22
13
14
10
2
5 6 7 8
9
3
4
225
155
15
17
18
19
1620
Repère Désignation Description
1
Écran
Permet de voir le visiteur.
Commandes
filaires
2
Touche d’activation
micro
Active le microphone du moniteur pour répondre à un visiteur.
3
Touche gâche/
serrure électrique
Pilote la gâche ou la serrure électrique.
4
Touche portail
Pilote le portail motorisé.
Commandes sans fil
5
Touche ouverture/
allumage
Commande l’ouverture du portail, du volet roulant, du store, de la porte de
garage ou l’allumage d’un éclairage.
6
Touche STOP
Commande l’arrêt du mouvement du portail, du volet roulant, du store ou de la
porte de garage.
7
Touche fermeture/
extinction
Commande la fermeture du portail, du volet roulant, du store, de la porte de
garage ou l’extinction d’un éclairage.
8
Bouton de sélection
du canal RTS
Permet de sélectionner le canal radio qui pilote un produit ou un groupe de
produits (voir partie «8.4 Commande sans fil d’un équipement Somfy RTS depuis
le moniteur» ).
9
Voyants des canaux
Chaque voyant représente un canal RTS (Radio Technologie Somfy). Il y a en tout
5 canaux : pour le 5e canal, les 4 voyants s’allument.
10
LED photo
La LED photo s’éclaire en cas de visite manquée : une photo est enregistrée à
chaque appel sans réponse depuis le moniteur.
11
Microphone
Permet de parler avec son interlocuteur situé devant la platine de rue.
12
Volume sonnerie
Molette de réglage du volume de la sonnerie.
13
Volume haut-parleur
Molette de réglage du volume du haut-parleur.
14
Bouton PROG
Permet de programmer le moniteur pour le pilotage sans fil des équipements
RTS (Radio Technologie Somfy).
15
Bouton MENU
Permet d’entrer dans le menu pour le réglage de la luminosité, du contraste, etc.
