V300
FR
Repère Désignation Description
16
Boutons de réglage
Permettent la navigation lors de votre choix de sonnerie (voir partie «6.1.1
Changement de sonnerie du moniteur») et lors du réglage du moniteur
(contraste, luminosité...).
17
Bouton BACK
Permet de revenir en arrière dans le menu de réglage.
Permet de faire une capture d’écran lors d’une conversation avec un visiteur.
Permet de configurer la sonnerie du moniteur par un appui long.
18
Commutateur 1 ou 2
logements
Permet de paramétrer l’installation pour un ou deux logements.
19
Bornier
Permet de raccorder le moniteur à l’alimentation secteur, à la platine de rue et au
moniteur additionnel s’il est installé.
20
Haut-parleur
Permet d’entendre la sonnerie lors d’un appel et la voix de l’interlocuteur situé
devant la platine de rue.

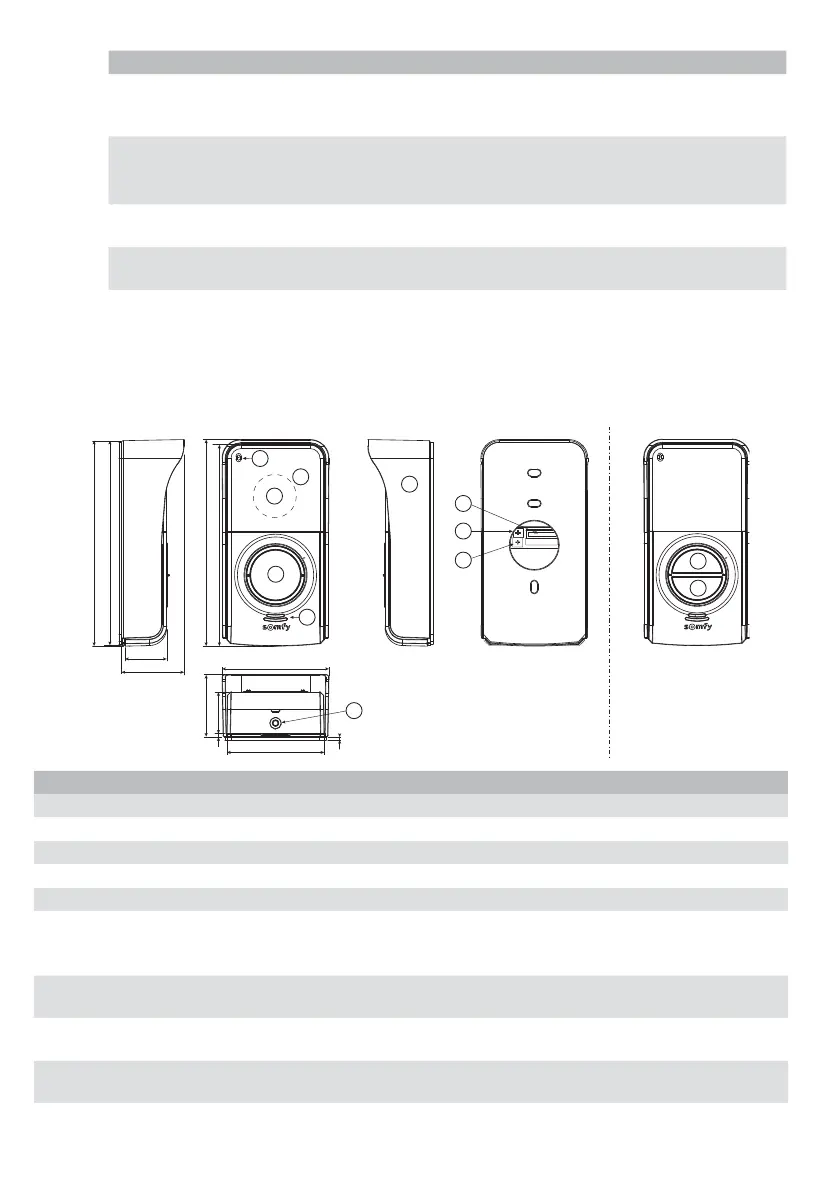

3.2.2 Platine de rue
La platine de rue peut être reliée à une motorisation de portail et à une gâche/serrure électrique (12 V AC/DC - 800 mA maximum).
Le portail et la gâche/serrure électrique pourront être actionnés de façon indépendante depuis le moniteur du visiophone, voir
parties «5.1.1 Raccordement à une motorisation de portail Somfy» et «5.1.2 Raccordement à une gâche/serrure électrique».
45 148
148 147 145
70
76
30
45
303
2
8
7
9
4
5
6
10
1
2
3
6-1
6-2
Version pour 2 logements
Repère Désignation Description
1 Visière pare-pluie Protège la caméra de la pluie et du soleil.
2 Caméra Filme le visiteur et envoie l’image au moniteur.
3 Éclairage LED IR Permet de voir les visiteurs dans la nuit.
4 Microphone Permet au visiteur de parler avec son interlocuteur situé à l’intérieur.
5 Haut-parleur Permet au visiteur d’entendre son interlocuteur situé à l’intérieur.
6
Étiquette porte-nom
rétroéclairée
Bouton d’appel rétroéclairé
Permet d’indiquer votre nom sur une étiquette.
Permet au visiteur de déclencher la sonnerie du moniteur. La caméra se met
en marche et l’écran du moniteur s’allume.
7
Potentiomètre de réglage du
volume d’écoute
Permet de régler le volume du haut-parleur de la platine de rue.
8
Potentiomètre de réglage du
signal sonore
Permet de régler le volume du signal d’appel émis par le haut-parleur de la
platine de rue.
9 Bornier
Permet de raccorder la platine au moniteur, à une motorisation de portail et à
une gâche/serrure électrique.
10 Vis anti-vandale Permet d’interdire l’ouverture de la platine de rue sans la clé Torx fournie.
