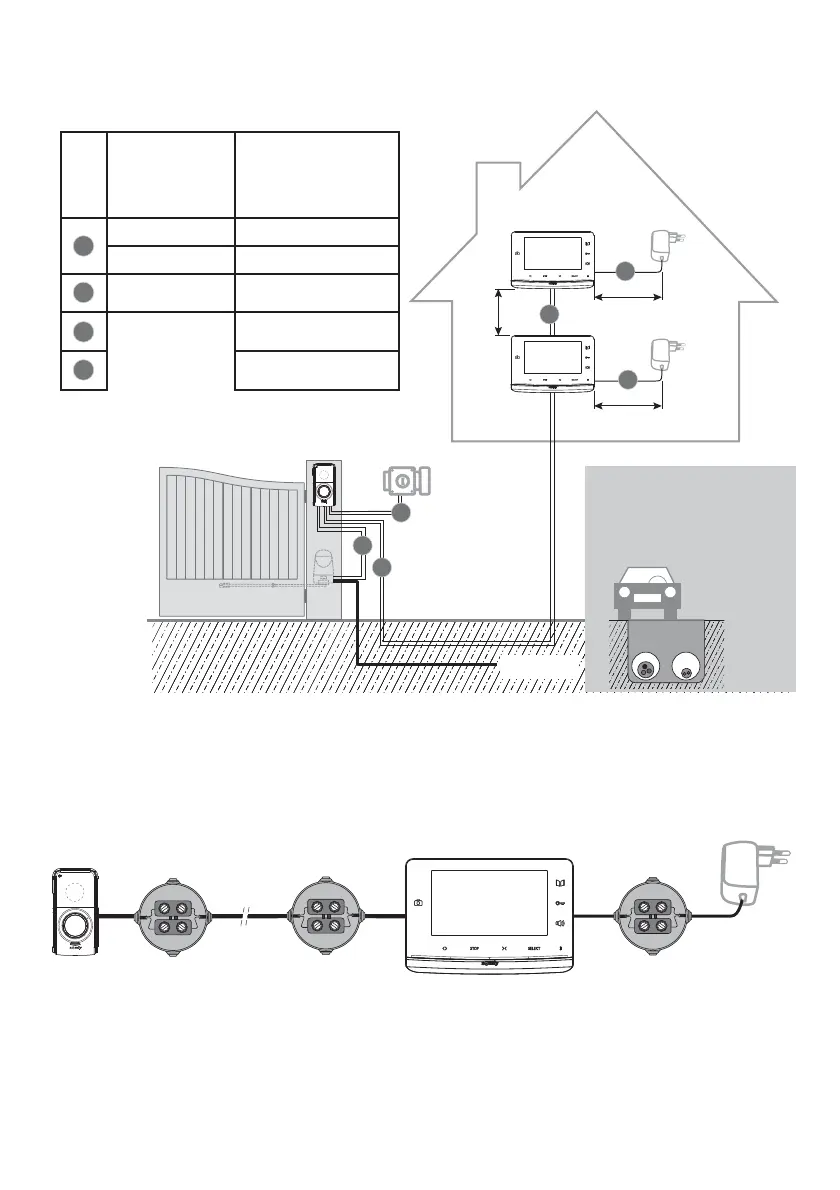

3.3 Installation type
3.3.1 Pour un logement
230 Vac
230 V AC
230 V AC
D
A
G
G
F
F
5 m max.
5 m max.
optionnel
30 m max.
100 m max. entre la
platine de rue et le
moniteur le plus éloigné :
A + D = 100 m max.
Nota : Nous vous conseillons de
passer le câble du visiophone
et le(s) câble(s) du moteur dans
des gaines séparées.
Distance entre la
platine de rue le
moniteur le plus
éloigné
Câble à utiliser
A
Inférieure à 50 m 2 fils de 0,5 mm² mini
Entre 50 et 100 m 2 fils de 1 mm²
D
Inférieure à 30 m
2 fils de 0,5 mm² mini
F
2 fils de 0,75 mm² mini
G
2 fils de 0,5 mm² mini
Il est recommandé d’utiliser des câbles souples et d’étamer les extremités dénudées ou de les munir d’ embouts à sertir.
La section de fil maximale admissible par les borniers est de 1mm².
Nota : Si vous devez utiliser des boîtes de dérivation pour câbler le visiophone, utilisez au plus deux boîtes entre la platine de
rue et le moniteur et au plus une boîte entre le moniteur et le bloc d’alimentation secteur.
