V300
FR

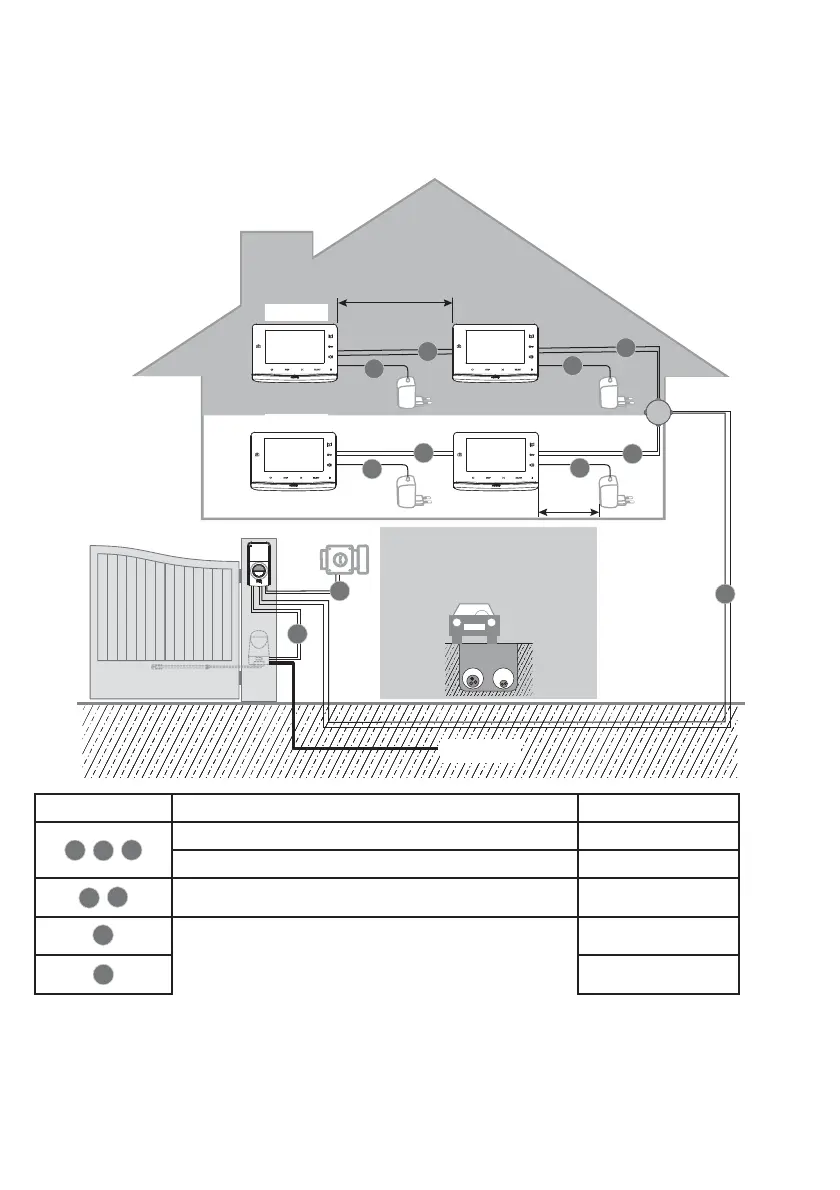

3.3.2 Pour deux logements
Le visiophone V300 vous offre également la possibilité de configurer l’interphone pour deux logements distincts. Il faut dans ce cas
câbler ces 2 logements via une boîte de dérivation installée sur les 2 fils venant de la platine de rue équipée de deux boutons d’appel
(voir partie «4.2 Installation pour deux logements»).
Avec cette configuration, on peut également installer 1 moniteur supplémentaire par logement.
Nota : Le moniteur pour le deuxième logement n’est pas fourni dans le pack initial.
230 Vac
F
230 V AC
230 V AC
230 V AC
230 V AC
E
C
D
B
G
G
A
G
G
F
optionnel
optionnel
Nota : Nous vous conseillons de
passer le câble du visiophone et
le(s) câble(s) du moteur dans des
gaines séparées.
5 m max.
30 m max.
Distance entre la platine de rue le moniteur le plus éloigné Câble à utiliser
A
B
C
Inférieure à 50 m 2 fils de 0,5 mm² mini
Entre 50 et 100 m 2 fils de 1 mm²
D
E
Inférieure à 30 m 2 fils de 0,5 mm² mini
F
2 fils de 0,75 mm² mini
G
2 fils de 0,5 mm² mini

Il est recommandé d’utiliser des câbles souples et d’étamer les extrémités dénudées ou de les munir d’ embouts à sertir.

La section maximale de fil admissible par les borniers est de 1mm².
A + B + C + D + E = 100 m max.
