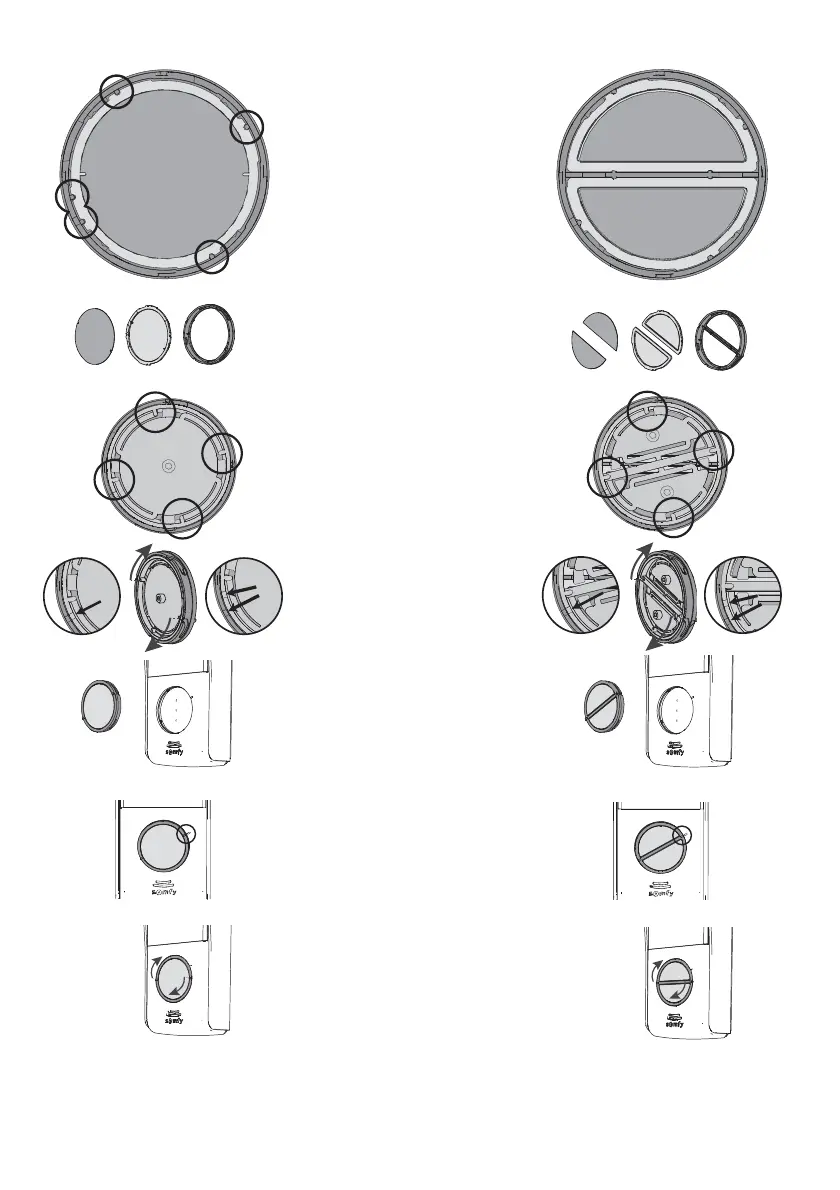

[5]. Coloque de nuevo el cristal en el
anillo. Atención, para la versión
1 botón existe una pestaña de
acoplamiento que permite montar el
cristal en una única posición.
[6]. Coloque de nuevo la etiqueta en el
botón.
Yyyyyyyyyyyyyy
Z
zzzzzzzzzzz
Yyyyyyyyyyyyyyy
Zzzzzzzzzzzz
b
b
c
c
d
[7]. Vuelva a montar la placa de fondo:
Alinee la marca de la placa de fondo
y del anillo y gire la placa de fondo
en el sentido horario (utilizando las
pestañas de la placa) hasta el tope.
Xxxxxxxx
Xxxxxxxxxxxxxxxx
Xxxxxxxx
[8]. Vuelva a montar el botón en la placa
de calle: alinee la pestaña del anillo
con la marca del frontal de la placa
de calle, y gire el botón en sentido
horario hasta su bloqueo.

Si el botón no entra en la placa de calle,
hay que girarlo media vuelta.
Yyyyyyyyyy
Zzzzzzz
Yyyyyyyyyyyyyy
Zzzzzzzzzzzz
Zzzzzzz
Yyyyyyyy
5.3 Conexión de la instalación a la corriente
Una vez finalizada la instalación, vuelva a conectar la motorización de la cancela a la alimentación eléctrica.
Conecte a continuación la fuente de alimentación eléctrica del monitor a una toma eléctrica.
