V300
ES
Referencia Denominación Descripción
16
Botones de ajuste
Permiten navegar durante la elección del timbre (véase “6.1.2 Cambio de melodía
del monitor”) y durante el ajuste del monitor (contraste, luminosidad...).
17
Botón BACK
Permite volver atrás en el menú de ajuste.
Permite hacer una captura de pantalla durante la conversación con un visitante.
Permite configurar el timbre del monitor mediante una pulsación mantenida.
18
Conmutador 1 o 2
viviendas
Permite configurar la instalación para una o dos viviendas.
19
Regleta de bornes
Permite conectar el monitor a la alimentación eléctrica, a la placa de calle y al
monitor adicional en caso de estar instalado.
20
Altavoz
Permite escuchar el timbre durante una llamada y la voz del interlocutor situado
delante de la placa de calle.

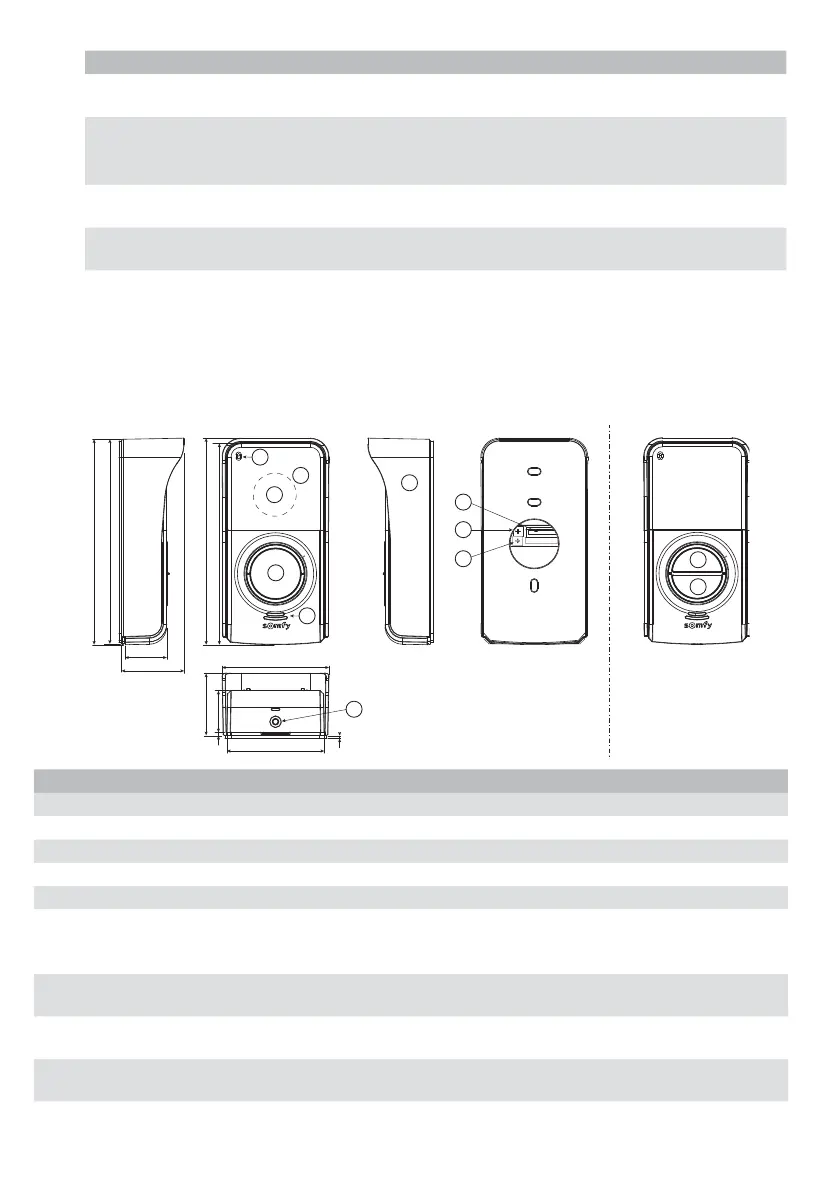

3.2.2 Placa de calle
La placa de calle puede conectarse a una motorización de cancela y a una cerradura o a un pestillo eléctrico (12 V CA/CC, 800 mA
como máximo).
La cancela y el pestillo/cerradura eléctrica podrán accionarse de forma independiente desde el monitor del videoportero, véase
“5.1.1 Conexión a una motorización de cancela Somfy” y “5.1.2 Conexión a un pestillo o una cerradura eléctrica”.
45 148
148 147 145
70
76
30
45
303
2
8
7
9
4
5
6
10
1
2
3
6-1
6-2
Versión para dos viviendas
Referencia Denominación Descripción
1 Visera contra la lluvia Protege la cámara de la lluvia y del sol.
2 Cámara Graba al visitante y envía la imagen al monitor.
3 Iluminación LED IR Permite ver a los visitantes por la noche.
4 Micrófono Permite al visitante hablar con su interlocutor situado en el interior.
5 Altavoz Permite al visitante escuchar a su interlocutor situado en el interior.
6
Etiqueta identificativa
retroiluminada
Botón de llamada retroiluminado
Permite indicar su nombre en una etiqueta.
Permite al visitante activar el sonido del monitor. La cámara se pone en
marcha y la pantalla del monitor se enciende.
7
Potenciómetro de ajuste del
volumen de escucha
Permite ajustar el volumen del altavoz de la placa de calle.
8
Potenciómetro de ajuste de la
señal sonora
Permite ajustar el volumen de la señal de llamada emitida por el altavoz de la
placa de calle.
9 Regleta de bornes
Permite conectar la placa al monitor, a una motorización de cancela y a un
pestillo/una cerradura eléctrica.
10 Tornillo antivandálico
Sirven para impedir que se abra la placa de calle sin la llave Torx proporcionada.
