V300
EL

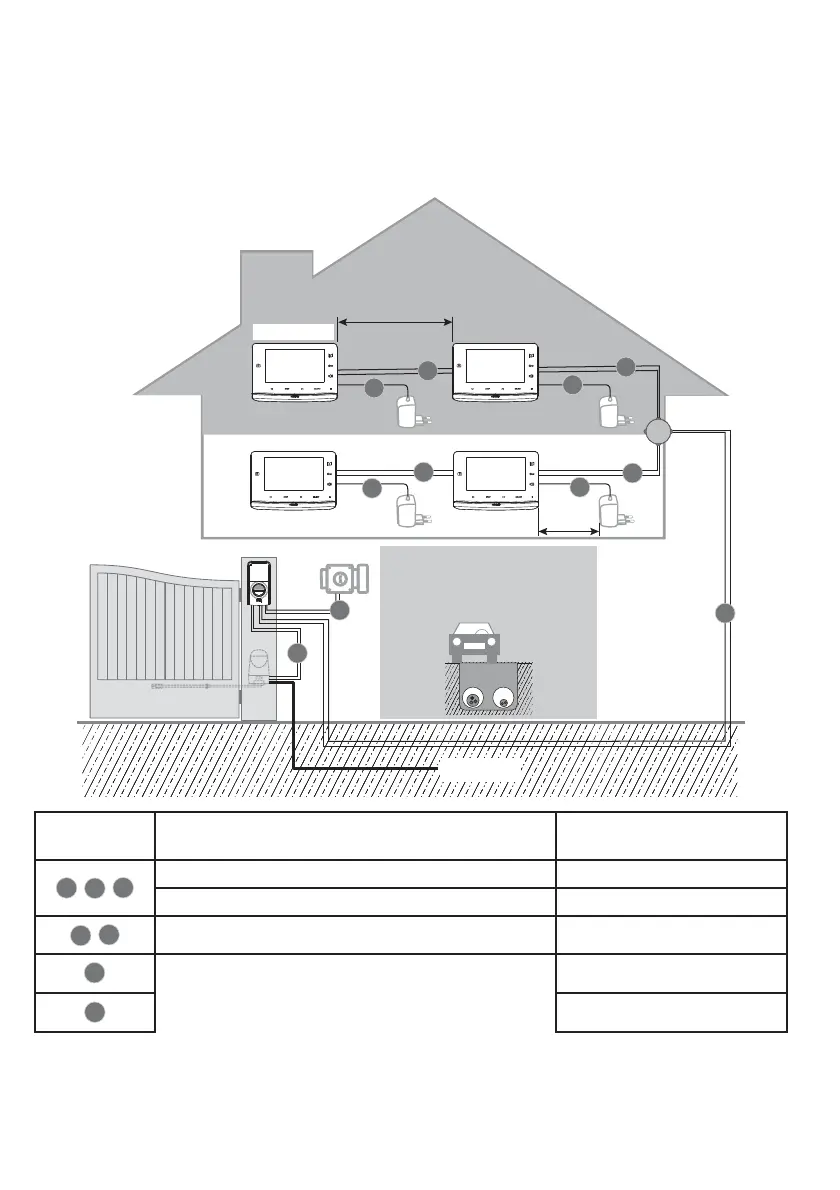

3.3.2 Για δύο κατοικίες
Το σύστημα θυροτηλεόρασης V300 σάς παρέχει επίσης τη δυνατότητα να παραμετροποιήσετε την ενδοεπικοινωνία για δύο ξεχωριστές
κατοικίες. Σε αυτήν την περίπτωση πρέπει να συνδέσετε αυτές τις 2 κατοικίες μέσω ενός μπουάτ διακλάδωσης το οποίο εγκαθίσταται
στα 2 καλώδια που φτάνουν από την μπουτονιέρα, η οποία είναι εξοπλισμένη με δύο κουμπιά κλήσης (βλ. παράγραφο «4.2
Εγκατάσταση για δύο κατοικίες»).
Με αυτήν την παραμετροποίηση είναι, επίσης, δυνατή η εγκατάσταση 1 συμπληρωματικής οθόνης ανά κατοικία.
Σημείωση: Η οθόνη για τη δεύτερη κατοικία δεν παρέχεται στην αρχική συσκευασία.
230 Vac
F
230 V AC
230 V AC
230 V AC
230 V AC
E
C
D
B
G
G
A
G
G
F
προαιρετική
προαιρετική
Σηµείωση: Σας συνιστούµε να
περάσετε το καλώδιο του συστήµατος
θυροτηλεόρασης και το ή τα καλώδια
του µοτέρ σε ξεχωριστά περιβλήµατα.
5 m το ανώτατο
30 m το ανώτατο
Απόσταση μεταξύ της μπουτονιέρας και της πιο
απομακρυσμένης οθόνης
Καλώδιο που πρέπει να
χρησιμοποιήσετε
A
B
C
Μικρότερη από 50 m 2 καλώδια ελάχ. διατοµής 0,5 mm²
Από 50 έως 100 m 2 καλώδια διατοµής 1 mm²
D
E
Μικρότερη από 30 m
2 καλώδια ελάχ. διατοµής 0,5 mm²
F
2 καλώδια ελάχ. διατοµής 0,75 mm²
G
2 καλώδια ελάχ. διατοµής 0,5 mm²

Συνιστάται η χρήση εύκαμπτων καλωδίων και η επικασσιτέρωση των απογυμνωμένων άκρων ή ο εφοδιασμός τους με πρεσαριστά προστατευτικά άκρων.

Η μέγιστη διατομή καλωδίου που επιτρέπεται από τα μπλοκ ακροδεκτών είναι 1 mm².
A + B + C + D + E = 100 m το ανώτατο
