Sony LH61 - 7 Eingangsanschluß für Fernrückstellung

143
Deutsch
Die Anzeigeeinheit kann durch Anschluß eines mechanischen oder elektronischen Schalters am
Anschluß für die Fernrückstellung extern auf 0 rückgestellt werden.

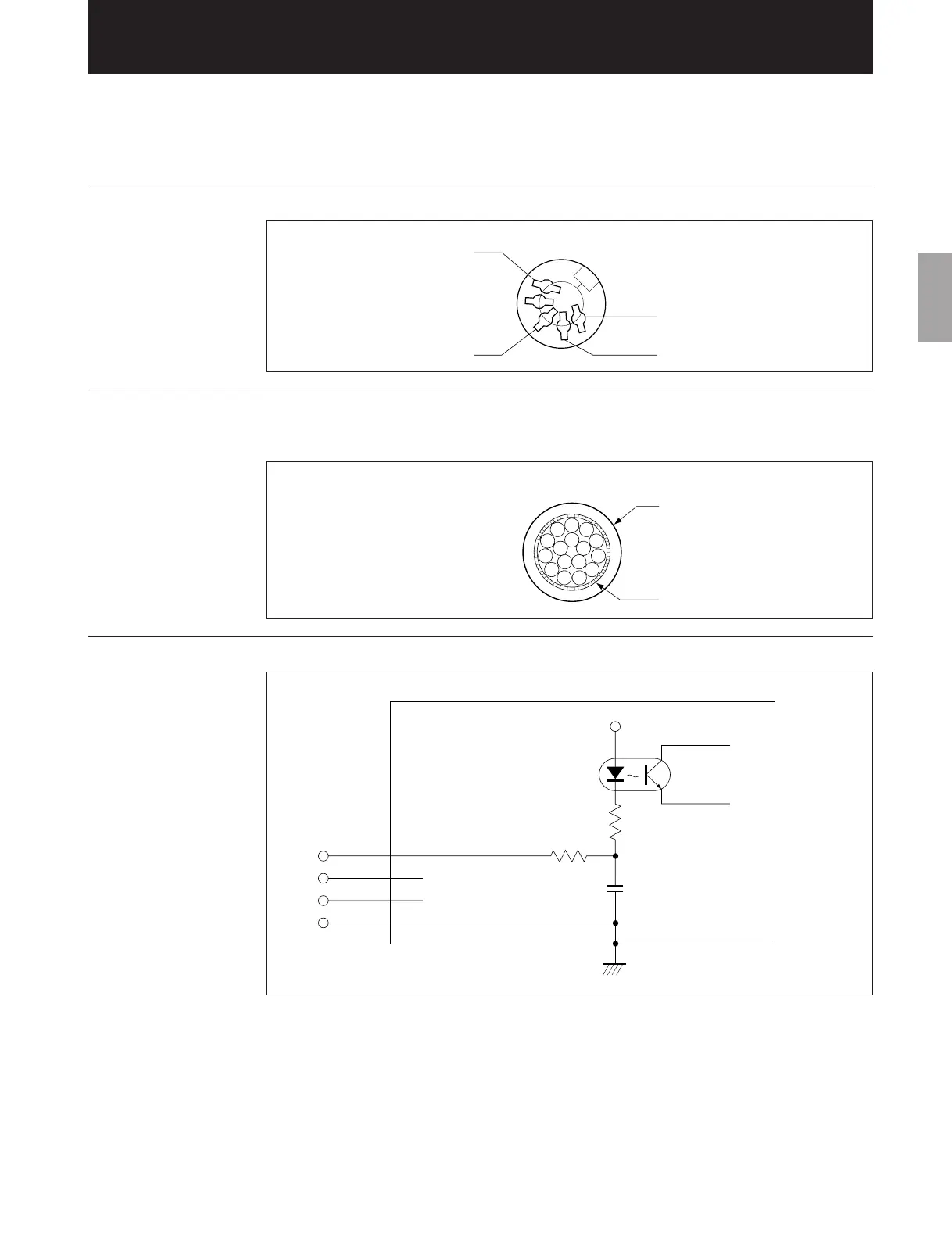

Im folgenden ist die Eingangsschaltung für jede Achse gezeigt.
Pin-Nummern des Eingangsanschlusses für externe Rückstellung
Stecker (mitgeliefert) Hosiden Corporation TCP 1354-71-5011 (DIN Standard Nr. 41524)
Verbindungskabel
Das Verbindungskabel für den Anschluß an den Eingangsstecker für die externe Rückstellung
muß wie folgt geschirmt sein: (Die Kabellänge darf max. 30 m betragen.)
Kabelquerschnitt
Schirmung
Außenhülle
Eingangsschaltung für externe Rückstellung
• Bei Verwendung der externen Rückstellung den Eingangsanschluß der externen Rückstellung
mit dem gemeinsamen Anschluß (GND) für mindestens 30 ms kurzschließen.
Vor der Eingabe einer zweiten externen Rückstellung mindestens 30 ms warten.
• Als elektronische Schalter SN75451 oder SN75452 verwenden.
• Zur Verbindung ein geschirmtes Kabel verwenden und die Hülle am Gehäuse des
mitgelieferten Steckers anschließen. Der gemeinsame Pin muß separat von der Schirmung
verdrahtet werden. (Einen geeigneten Schalter sowie ein geeignetes geschirmtes Kabel sind
vom Kunden selbst bereitzustellen.)
7. Eingangsanschluß für Fernrückstellung
1
4
2
5
3
Nullrückstellungspin für X-Achse
Nullrückstellungspin für Y-Achse
Rückseite der Anzeigeeinheit
Gemeinsamer Pin
Nullrückstellungspin für Z-Achse
＋5V
390Ω
220Ω
4.7μF/ 50V
1
2
3
4
Steckerpinnummern
Zur internen Schaltung
X-Achse
Zur Y-Achse
Zur Z-Achse
