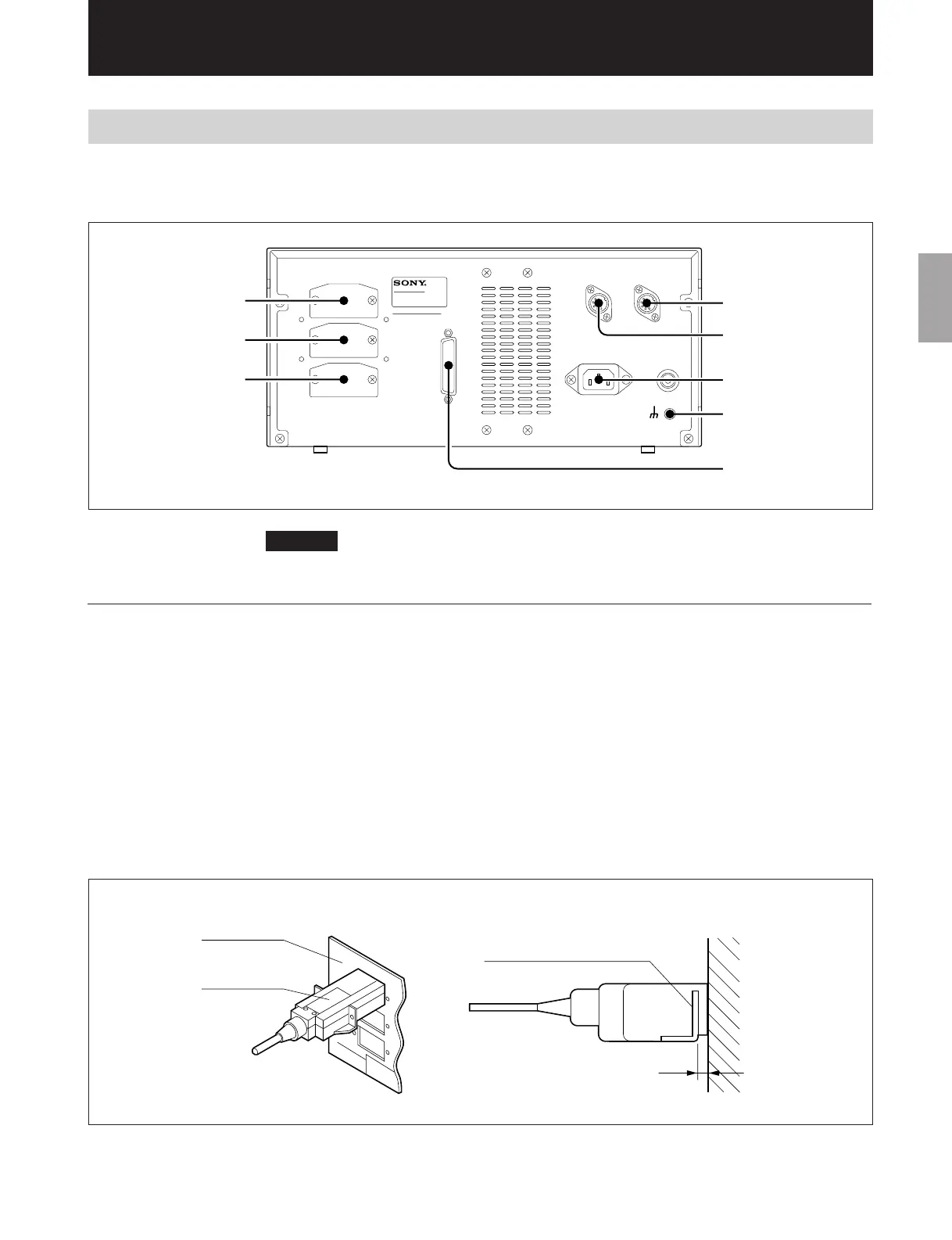

3. Installation
3-1. Kabelanschluss
Die Verbindungskabel an feststehenden Teilen befestigen, um ein versehentliches Lösen zu
vermeiden. Vor Anschluß bzw. Lösen des Steckers die Anzeigeeinheit auf jeden Fall ausschalten.
Spannungsversorgung
Erdungsklemme
RS232C
SIGNAL IN 1
SIGNAL IN 2
SIGNAL IN 3
ACIN
!
〜100V-230V
35VA
SonyPrecisionTechnologyInc.
MADEINJAPAN
R
REMOTE
RESET
TOUCH
SENSOR
Maßstab für Dritte Achse
Maßstab für Zweite Achse
Maßstab für Erste Achse
RS232C-Steckverbinder
Meßtaster
Femsteuerschalter
! Aus Sicherheitsgründen immer das mitgelieferte Erdungskabel zwischen Erdungsklemme und Erde anschließen.
Achtung
Die mitgelieferte Staubdeckung am unverwendeten Stecker anbringen.
Vorsichtsmaßnahmen zum Anschluß
Diese Vorsichtmaßnahmen sind zum Anschluß von dem Maßstab an das Anzeigegerät.
Anweisung zum Anschlufl des Kabels
Wegen der Verwendung von einem Präzisionssteckverbinder für das Anzeigegerät, beachten Sie
die folgende Vorsichtsmaßnahmen für den Anschluß
1 Entfernen Sie die zwei Schrauben, mit denen die Anschlußabdeckung auf der Rückseite der
Anzeigeeinheit befestigt ist, und nehmen Sie dann die Abdeckung ab.
2 Stecken Sie den Adapter vorsichtsmäßig in dem Eingang des Anzeigegeräts
(Ungefähr 1 mm Abstand zwischen Montageplatte und die Rückseite des Anzeigegeräts)
Adaptermontageplatte
Adapter
RückSeite
