Préparation
ANALOG
L
L
R
R
2CH OUT 5.1CH OUT OUT
FRONT COAXIAL OPTICALSURR CENTER
SUB
WOOFER
DIGITAL(CD)
Vers les prises CD
(SACD) IN (L/R)

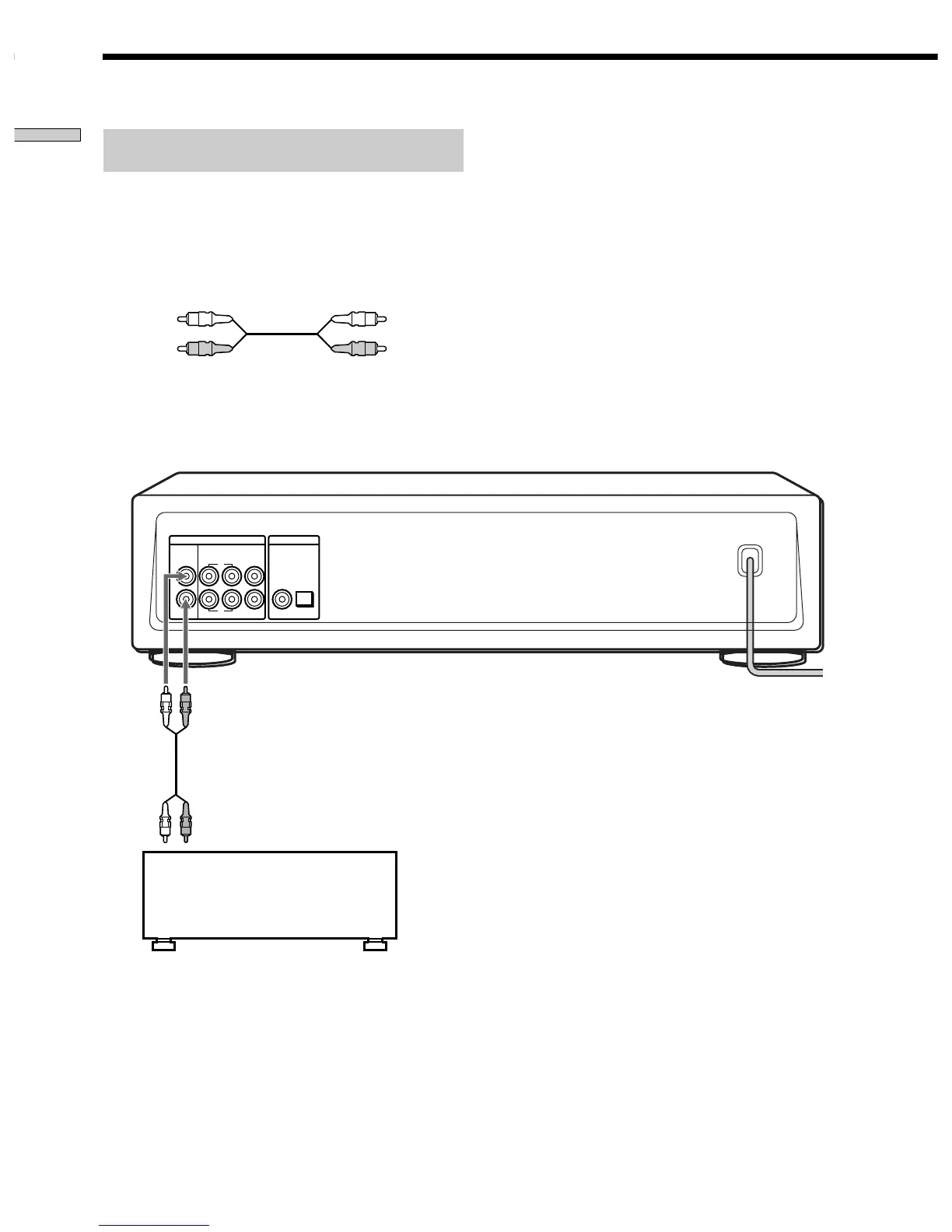

Raccordement via les prises ANALOG 2CH
OUT
Utilisez un câble de connexion audio pour effectuer ce
raccordement. Raccordez les prises ANALOG 2CH OUT L/R aux
prises d’entrée CD (SACD) de votre amplificateur. Branchez les
broches sur les prises identifiées par le même code de couleur: le
blanc (gauche) sur le blanc et le rouge (droite) sur le rouge.
Câble de connexion audio (rouge et blanc) (non fourni*)
* Si vous ne raccordez pas les prises ANALOG 5.1 CH (page 5),
vous pouvez utiliser le câble de connexion audio fourni pour
raccorder les prises ANALOG 2CH.
Blanc (L)
Rouge (R)
Blanc (L)
Rouge (R)
Amplificateur stéréo, etc.
Raccordement de composants audio
