SLV-SE35/SE50/SE60/SE70/SE80/SX60/SX70/SX80

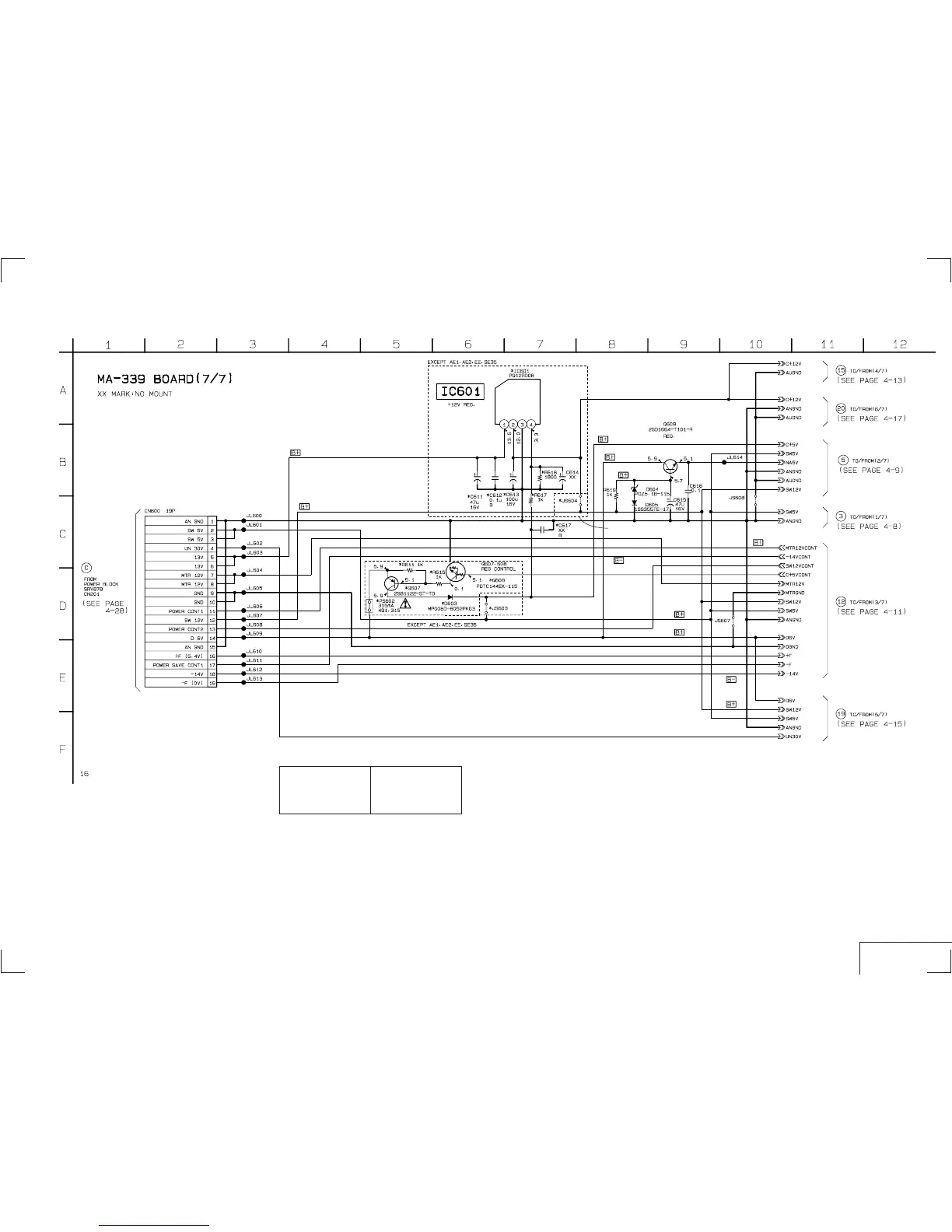

MA-339 (7/7) (POWER SUPPLY) SCHEMATIC DIAGRAM
— Ref. No. MA-339 Board:1,000 Series —
For schematic diagram
• Refer to page 4-5 for printed wiring board.
4-19
4-20
POWER SUPPLY
MA-339 (7/7)
EK
AE1,AE2,EE,SE35
MODEL
AE1,AE2,EE,SE35
MODEL
Note :
The components identified by
mark ! or dotted line with mark
! are critical for safety.
Replace only with part number
specified.
Note :
Les composants identifiés par
une marque ! sont critiques
pour la sécurité.
Ne les remplacer que par une
pièce portant le numéro spécifié.
