Sony STR-DB840 Service Manual

2828
STR-DB840/DB940

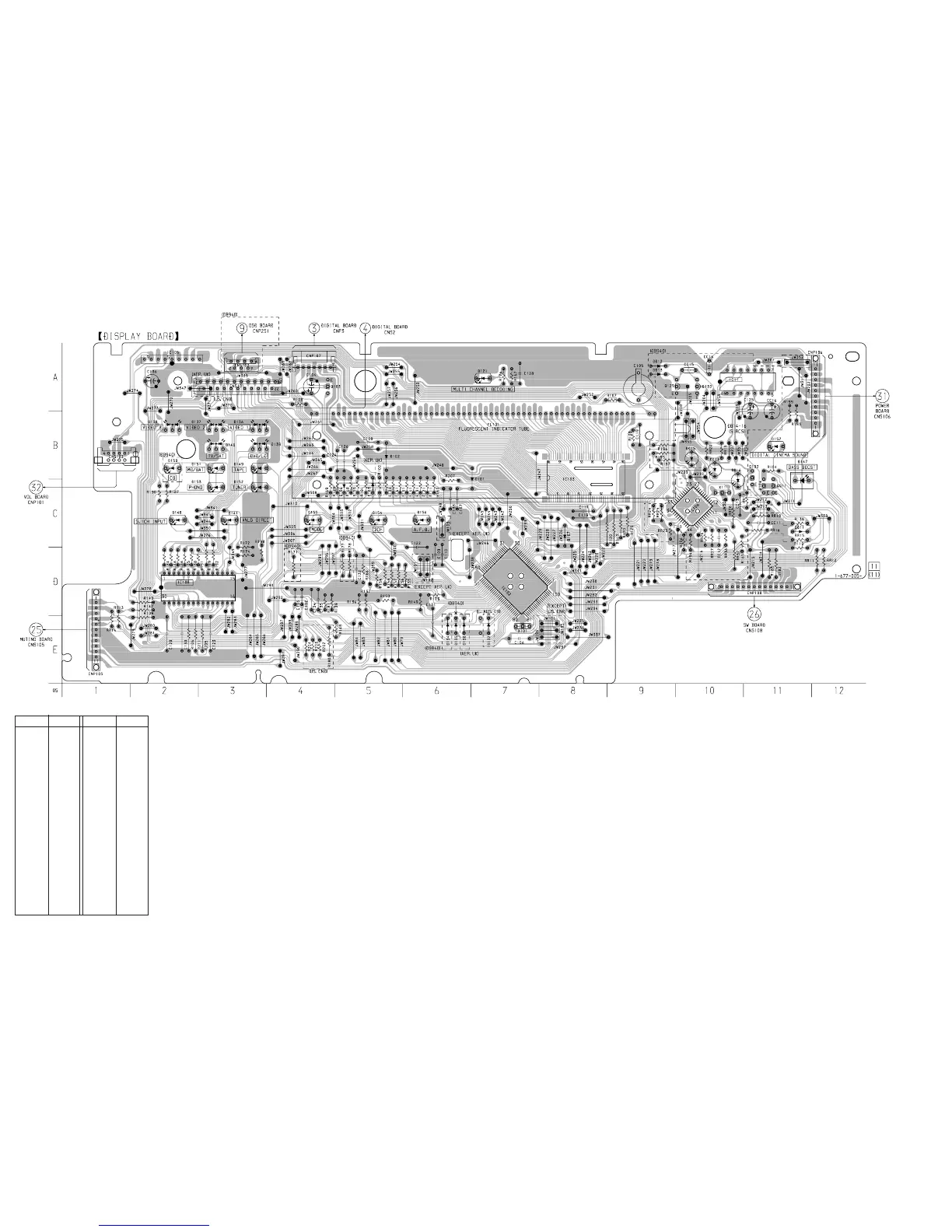

4-18. PRINTED WIRING BOARD – DISPLAY Board – • See page 14 for Circuit Boards Location.
D155 C-4
D156 C-6
D157 B-11
DD11 C-11
DD12 A-9
DD13 A-9
DD14 B-10
DD15 B-10
DD16 B-10
IC11 A-10
IC102 D-7
IC103 B-8
IC105 A-2
IC106 C-10
IC108 D-2
Q102 B-11
Q103 A-4
Q104 C-11
Q129 A-9
Q130 A-10
QQ11 C-11
Ref. No. Location
Ref. No. Location
D101 B-7
D102 B-5
D103 C-5
D106 C-5
D107 C-8
D121 A-7
D130 E-6
D132 E-7
D134 E-6
D135 E-6
D136 B-3
D137 B-3
D138 B-2
D139 B-3
D140 B-3
D141 C-3
D147 B-11
D148 C-2
D149 B-3
D150 B-2
D151 B-3
D152 C-3
D153 C-3
D154 C-5
• Semiconductor Location
(Page 34)
(Page 34)
(Page 19)
(Page 22)
(Page 19)
(Page 34)
(Page 34)

Sony STR-DB840 Specifications

General

Digital inputs	2 Optical, 1 Coaxial
Power output	100 watts per channel into 8Ω (stereo)
Frequency response	10Hz to 100kHz
Total harmonic distortion	0.09%
Input sensitivity	2.5mV (MM), 200mV (line)
Speaker load impedance	8 ohms
Dimensions	430 x 157mm
Tuning range	FM, MW
Video Connections	composite
