Antennenanschluss
Hinweise zum Anschluss der
Antennen
• Halten Sie die MW-Rahmenantenne vom
Receiver und von anderen Geräten fern, um
Störeinstrahlungen zu vermeiden.
• Breiten Sie den UKW-Antennendraht auf volle
Länge aus.
• Verlegen Sie den ausgebreiteten UKW-
Antennendraht möglichst horizontal.
• Erden Sie den Receiver nicht an der U SIGNAL
GND-Buchse.

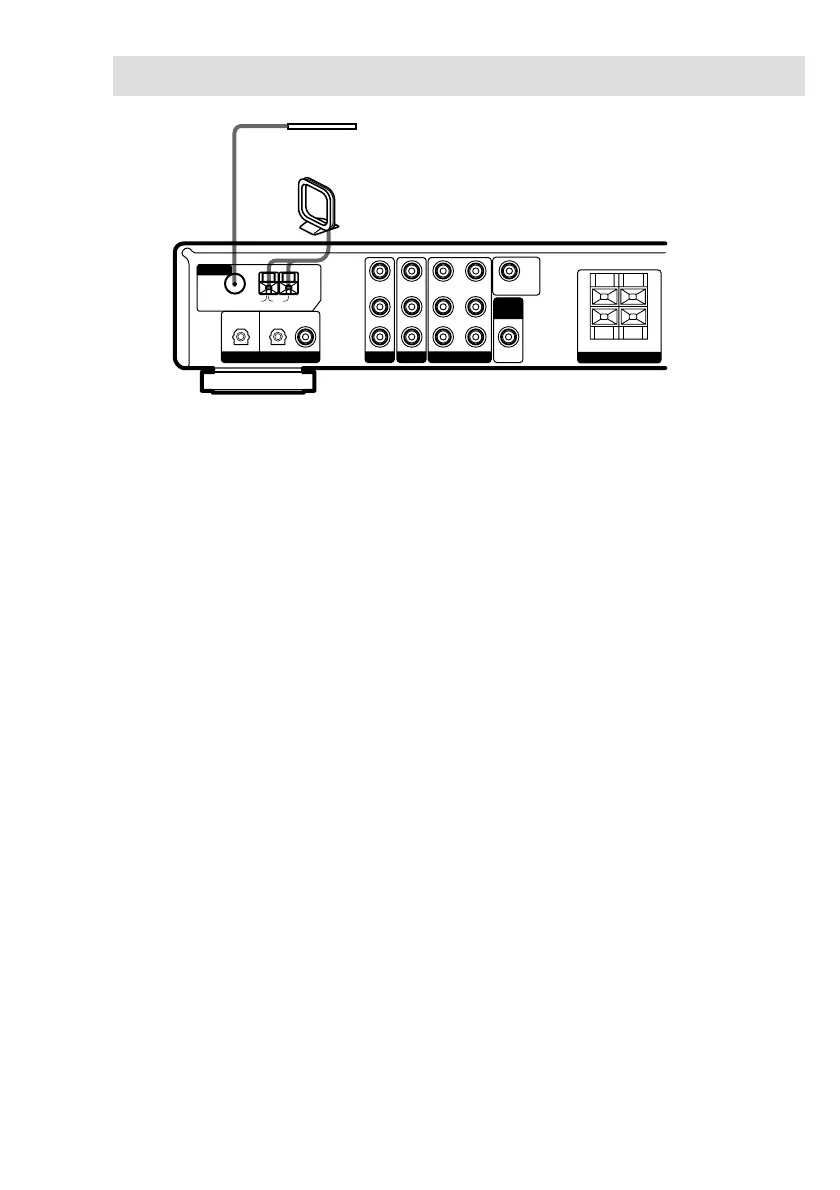

UKW-Antennendraht
(mitgeliefert)
MW-Rahmenantenne
(mitgeliefert)
ANTENNA
L
R
VIDEO IN
IN IN INOUT
OUT
IMPEDANCE USE 8–16 Ω
R–FRONT–L
VIDEO IN VIDEO OUT VIDEO IN MONITOR OUT
75 Ω COAXIAL
FM
AM
U
VIDEO
DVD
TV/SAT
COAX IN
DVDTV/ SAT DIGITAL
SUB
WOOFER
SPEAKERS
+
–
+
–
OPTICAL IN OPTICAL IN
