TA-WR2
TA-WR2

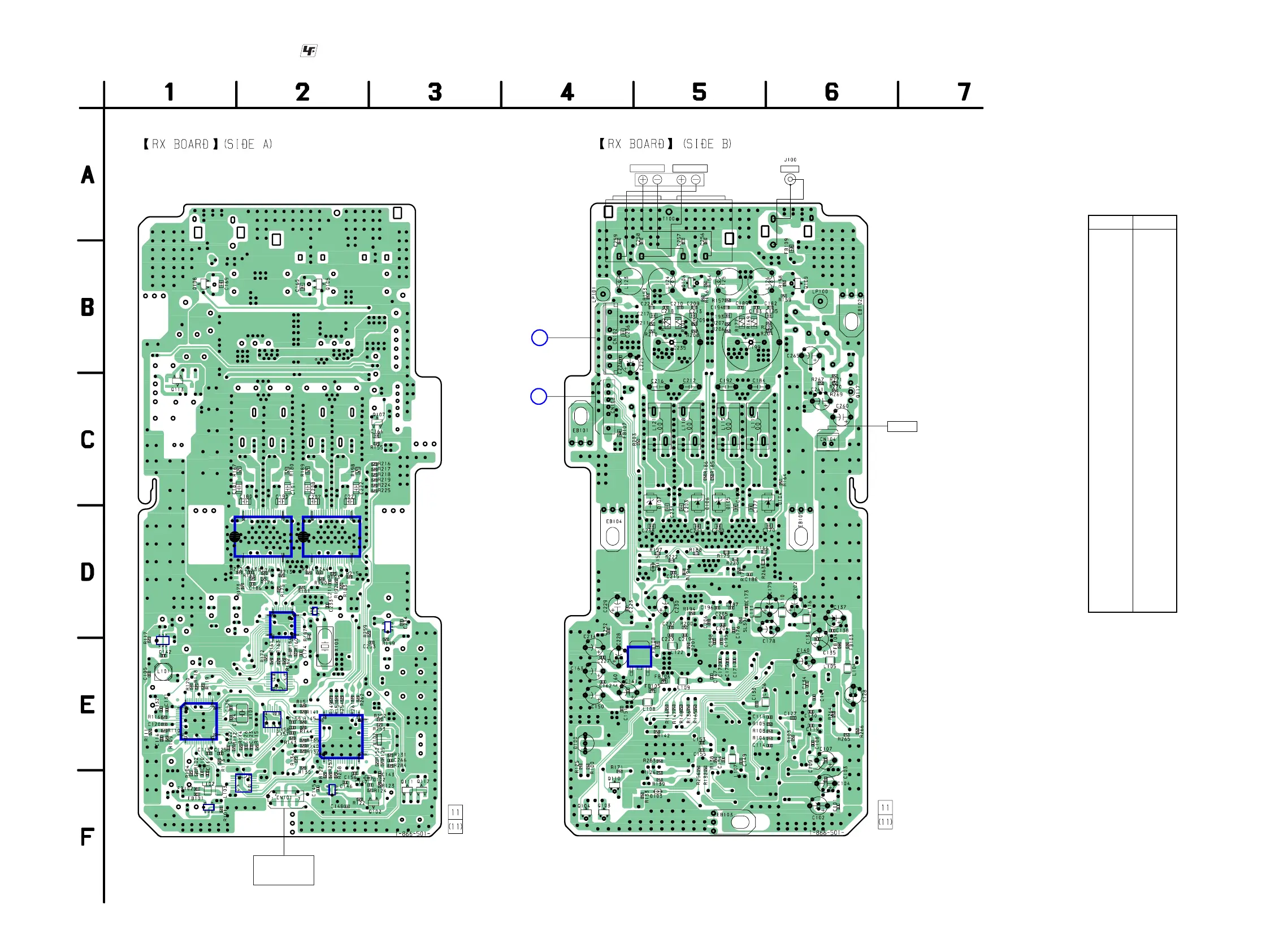

2-4. PRINTED WIRING BOARD — RX BOARD —
:Uses unleaded solder.
• Semiconductor
Location
Ref. No. Location
D100 E-4
D102 F-3
D103 F-5
D104 C-6
D105 C-5
D106 C-5
D107 C-5
D115 D-5
IC101 F-1
IC102 E-1
IC103 E-2
IC104 E-1
IC105 F-2
IC106 F-2
IC107 E-2
IC108 E-5
IC109 E-2
IC110 D-2
IC111 D-2
IC112 D-2
IC113 D-3
IC114 D-2
Q102 F-3
Q103 F-4
Q104 F-4
Q105 B-2
Q106 B-5
Q107 C-3
Q108 B-1
Q109 B-6
Q110 F-4
Q111 F-3
Q112 F-3
Q113 C-1
Q117 C-6
IC110
IC111
IC104
IC109
IC103
IC107
IC102
IC106
IC101
IC105
IC113
IC114
IC112
IC108
B
DIAT POWER
BOARD
CN905
(Page 6)
A
DIAT POWER
BOARD
CN904
(Page 6)
SURROUND L
1
DIR-R2
6
6
1
13
E
E
E
DC FAN
FLASH
PROGRAMMING
CONNECTOR
EE
E
13
46
1
3
4
5
3
1
5
4
3
4
5
1
1
3
4
5
SURROUND R
E
E
E
E
E
E
E
