Sonstiges

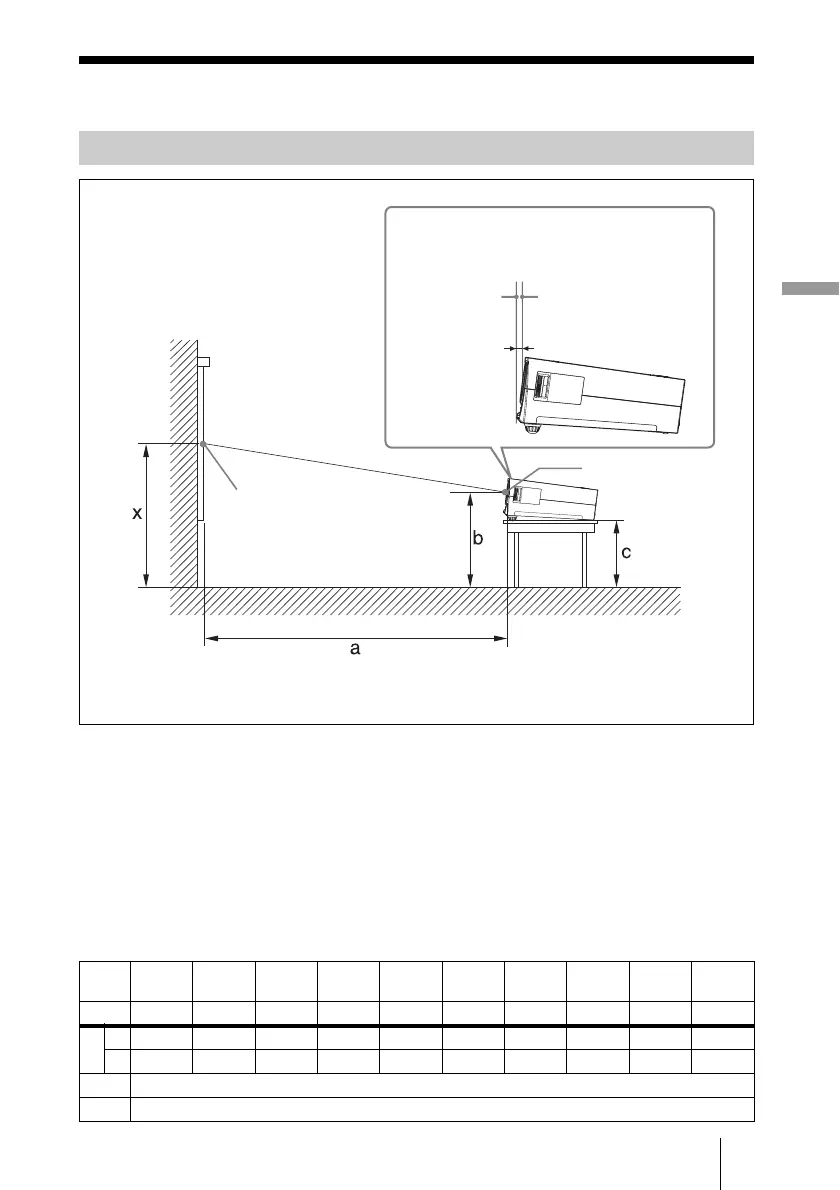

Installationszeichnung
Dieser Abschnitt beschreibt Beispiele für die Installation des Projektors auf einem Pult usw.
Die Buchstaben in der Abbildung kennzeichnen die folgenden Abstände:
a: Abstand zwischen der Leinwand und der Objektivmitte
b: Abstand zwischen dem Boden und der Objektivmitte
c: Abstand zwischen dem Boden und der Unterseite der Projektor-Einstellfüße
x: Abstand zwischen dem Boden und der Leinwandmitte (frei)
Wenn im Menü EINGANGS-EINSTELLUNG für die Option „Wide-Modus“ der
Wert „Voll2“ gewählt wurde
Bodeninstallation (Frontprojektion)
Wand
Abstand zwischen Gehäusevorderseite und
Objektivmitte
Objektivvorderseite
Boden
Objektivmitte
Leinwandmitte
Einheit: mm
14,6
* Einstellfuß nicht ausgezogen und V-Trapez-Korrektur durchgeführt.
Vorderster Teil
des Gehäuses
Einheit: mm
PS
(Zoll)
40 60 80 100 120 150 180 200 250 300
(mm) 1016 1524 2032 2540 3048 3810 4572 5080 6350 7620
aN1250 1890 2530 3170 3810 4770 5730 6370 7970 9570
M 1410 2140 2860 3580 4300 5390 6470 7200 9000 10810
b Basierend auf nachfolgender Berechnungsformel.
c Basierend auf nachfolgender Berechnungsformel.
