PROCÉDURE DE TIRAGE DE CÂBLE IDENTIFICATION
• N° modèle : XDTM
• N° stock : 65111501
• Longueur : 19 cm (7,5 po)
• Largeur : 52 cm (20,5 po)
• Hauteur : 26,7 cm (10,5 po)
• Poids : 18,6 kg (41 lb)
SPECIFICATIONS
3. BOUTON
D’ALIMENTATION
Déroulement à droite
Déroulement à gauche
Augmenter la valeur
Diminuer la valeur
Entrer/accepter la valeur
4a -
Actif/en pause
BOUTON
4a -
Actif/en pause
INDICATEUR

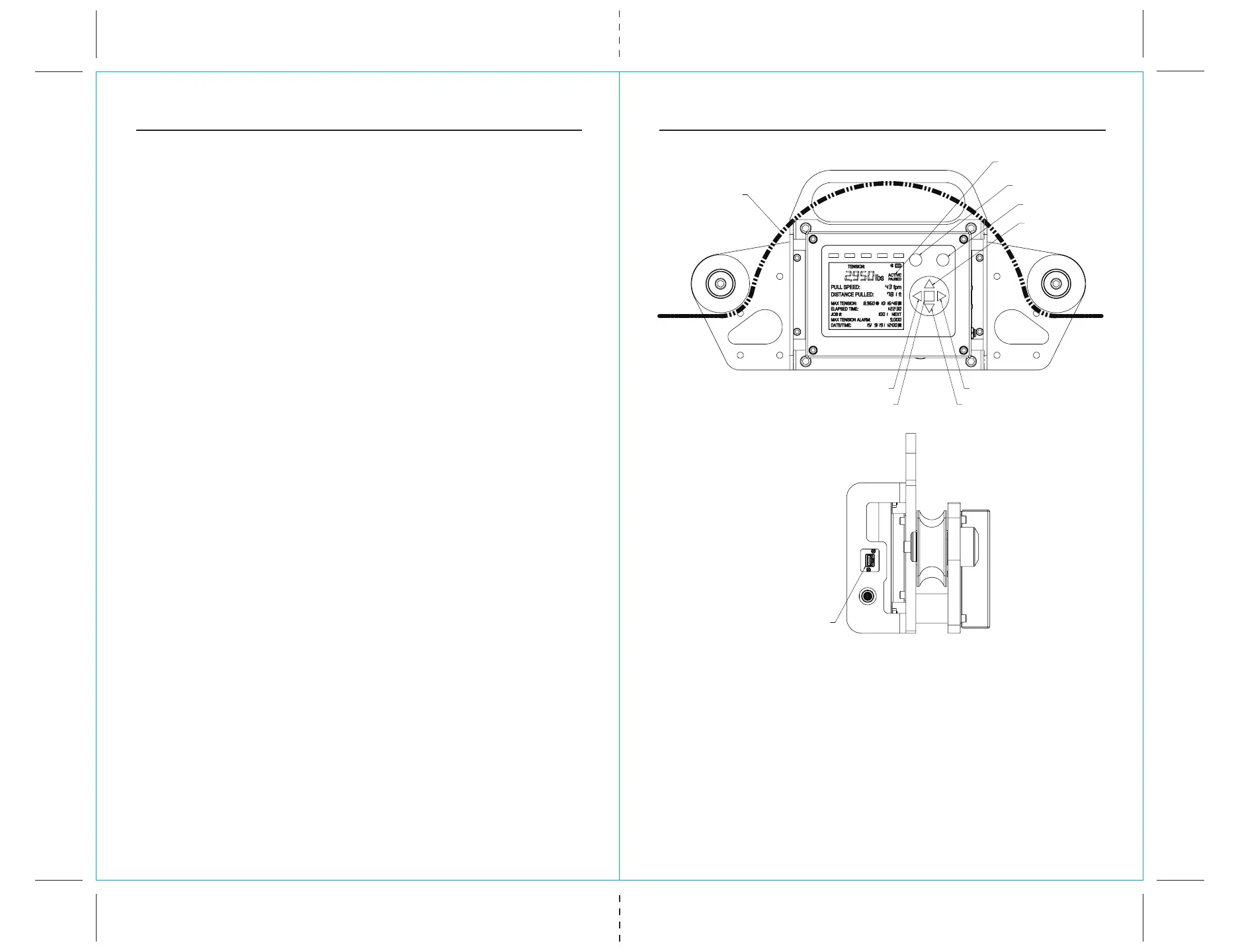

1. TRAJECTOIRE DU CÂBLE
2. PRISE POUR CLÉ USB
9. Une série de voyants à DEL situés au-dessus de l’écran permet
de juger de la force de traction utilisée.
i. Le deuxième est vert et s’allume lorsque la tension atteint
50 % de la valeur maximale de l’alarme de tension.
ii. Le troisième à partir de la gauche est également vert et
s’allume lorsque la tension atteint 75 % de la valeur maxi
male de l’alarme de tension.
iii. Le quatrième à partir de la gauche est jaune et s’allume
lorsque la tension atteint 90 % de la valeur maximale de
l’alarme de tension.
iv. Le cinquième à partir de la gauche est rouge et s’allume
lorsque la valeur maximale de l’alarme de tension est
atteinte.
10. Trois indicateurs informent l’utilisateur que la valeur maximale
de l’alarme de tension a été atteinte :
v. Le voyant à DEL rouge au-dessus de l’écran s’allume.
vi. Le rétro-éclairage de l’écran devient orange.
vii. Une alarme aiguë retentit.
11. Déroulement du tirage
b. Appuyer sur le bouton ACTIVE/PAUSED (Actif/en pause)
pendant 5 secondes jusqu’à ce que PAUSED (En pause)
soit affiché.
c. Les données du tirage cesseront d’être recueillies.
d. Les données de tirage accumulées pendant l’état actif
sont enregistrées dans deux fichiers sur la clé USB.
i. Le premier fichier sera constitué de données brutes
extraites dans un fichier texte délimité par des virgules qui
peut être facilement importé dans Microsoft Excel à des
fins d’analyse.
ii. Le deuxième est un fichier texte contenant un résumé des
données clés. Ce résumé comprend les éléments suivants :
1. Tension maximale atteinte.
2. Heure à laquelle cette tension maximale a été atteinte.
3. Distance à laquelle cette tension maximale a été atteinte.
4. Durée du tirage.
5. Distance totale du tirage.
6. Point d’alarme de tension maximale utilisé pendant le tirage.
12. Une fois l’opération terminée, éteindre l’appareil et le recharger
si nécessaire. Le remettre dans son étui pour le ranger ou le
transporter.
