CÓMO TRACCIONAR UN CABLE CÓMO TRACCIONAR UN CABLE
6. El monitor de tensión ya está listo para la extracción de cables.
7. Para comenzar a registrar los datos, presione el botón
ACTIVO/EN PAUSA durante 5 segundos. Esto cambiará el
monitor de tensión al estado "ACTIVO" y aparecerá la palabra
"ACTIVO" en la esquina superior derecha de la pantalla.
8. Los siguientes eventos ocurren mientras el equipo está en el
estado "ACTIVO":
i. Tiempo transcurrido: Esto indica cuánto tiempo ha pasado
en el número de trabajo actual mientras estaba en estado
activo.
ii. Tensión máxima: Esto indica el valor máximo de tensión
registrado y el tiempo de la tensión máxima en el número de
trabajo actual mientras está en el estado activo.
iii. Distancia extraída: Esto indica la cantidad de cuerda en pies
que ha pasado a través del monitor de tensión en el trabajo
actual mientras estaba en el estado activo.
iv. Velocidad de jalado: Esto indica la velocidad actual de la
cuerda en pies por minuto.
v. Tensión: Esto indica el valor de la tensión actual.
3. Para montar sin el jalacables XD10, retire el soporte del adapta
dor XD10 en la parte inferior de la unidad quitando los 4 pernos.
Use los dos bucles a ambos lados del monitor de tensión para
asegurarlo y usarlo en una configuración flotante.
4. Una vez que el monitor de tensión esté bien asegurado, coloque
la cuerda en la unidad.
5. Para lograr el recorrido correcto de la cuerda, coloque la cuerda
de modo que pase por debajo del primer rodillo, encima de los
tres rodillos centrales y debajo del último rodillo. (Figura 3).

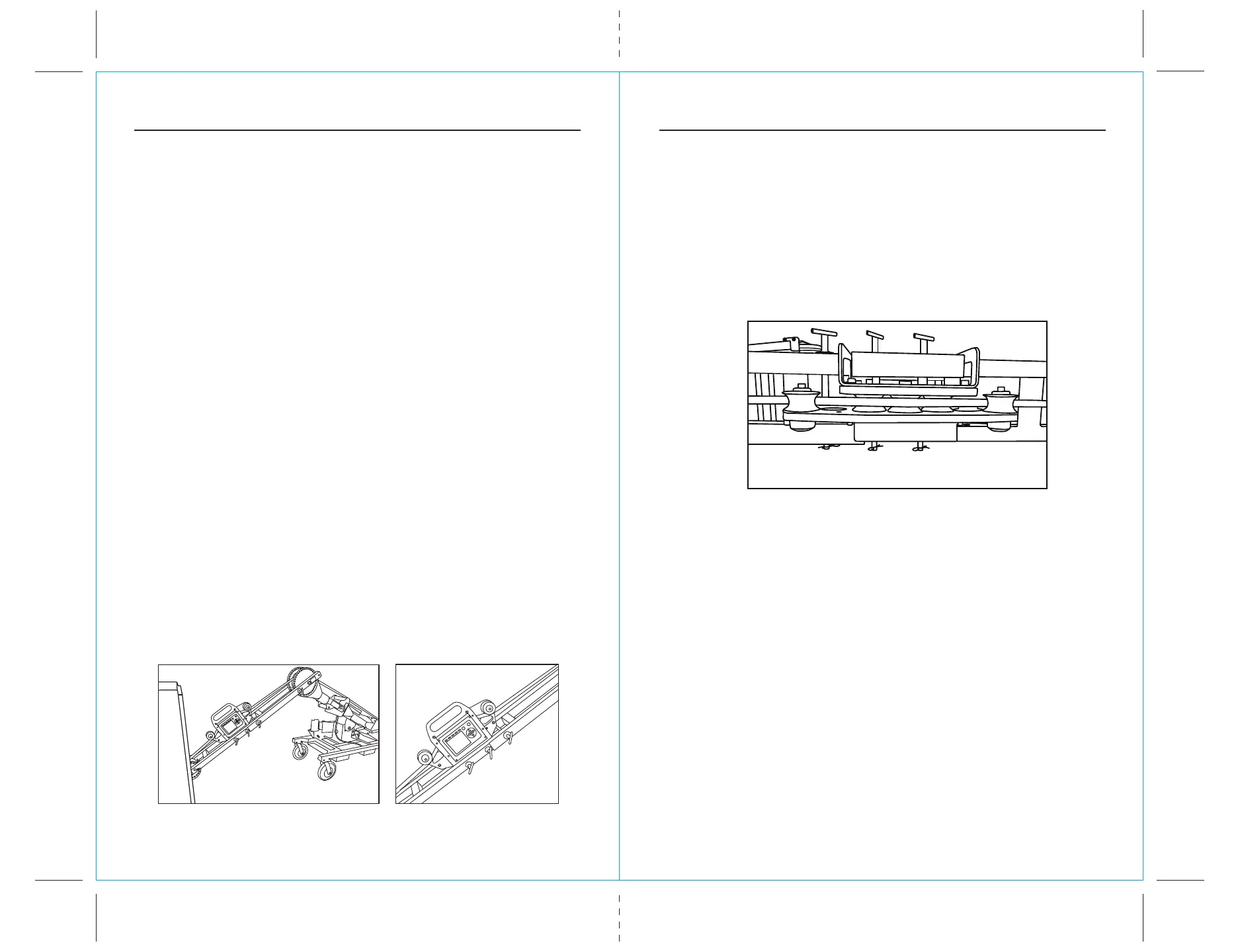

Fig 2
Fig 3
Cómo traccionar un cable
1. Confirme cómo planea montar el monitor para trabajos extremos
de 10K Southwire
®
.
2. Para montar el jalacables para trabajos extremos (XD10)
Southwire
®
MAXIS
®
, use el adaptador incluido que se puede
atornillar al monitor de tensión usando 4 pernos en la parte
inferior y luego use los dos pasadores para conectar el monitor
de tensión al brazo del jalacables XD10. (Figura 1 y 2)
Fig 1
12. Pruebe la fuerza hacia abajo en los rodillos centrales. La pantalla
debe mostrar la TENSIÓN exacta en modo digital. Los datos
también se registrarán en la unidad flash. * Verifique que los datos
se sincronicen con la unidad flash antes de la puesta en servicio.
13. Para verificar el registro de datos: Presione el botón ACTIVO/EN
PAUSA durante 5 segundos para poner el monitor de tensión en
modo EN PAUSA. Retire la unidad flash del monitor de tensión y
conecte la unidad USB a una computadora. a partir de este
momento podrá acceder a los datos de extracción en una hoja de
cálculo de Excel. Se recomienda configurar un nuevo número de
trabajo por extracción para evitar confusiones. Si se utiliza una
computadora, recomendamos transferir los datos de la unidad
flash a la computadora y guardarlos como un nombre de archivo
específico. Si esto se hace correctamente y los datos se alma
cenan en una ubicación segura y distinta a la unidad flash, se
podrán eliminar los datos en la unidad flash y reutilizarla en otra
extracción. No conecte ni retire la unidad flash mientras el monitor
de tensión esté en modo ACTIVO.
