72
D
7 SYSTEME

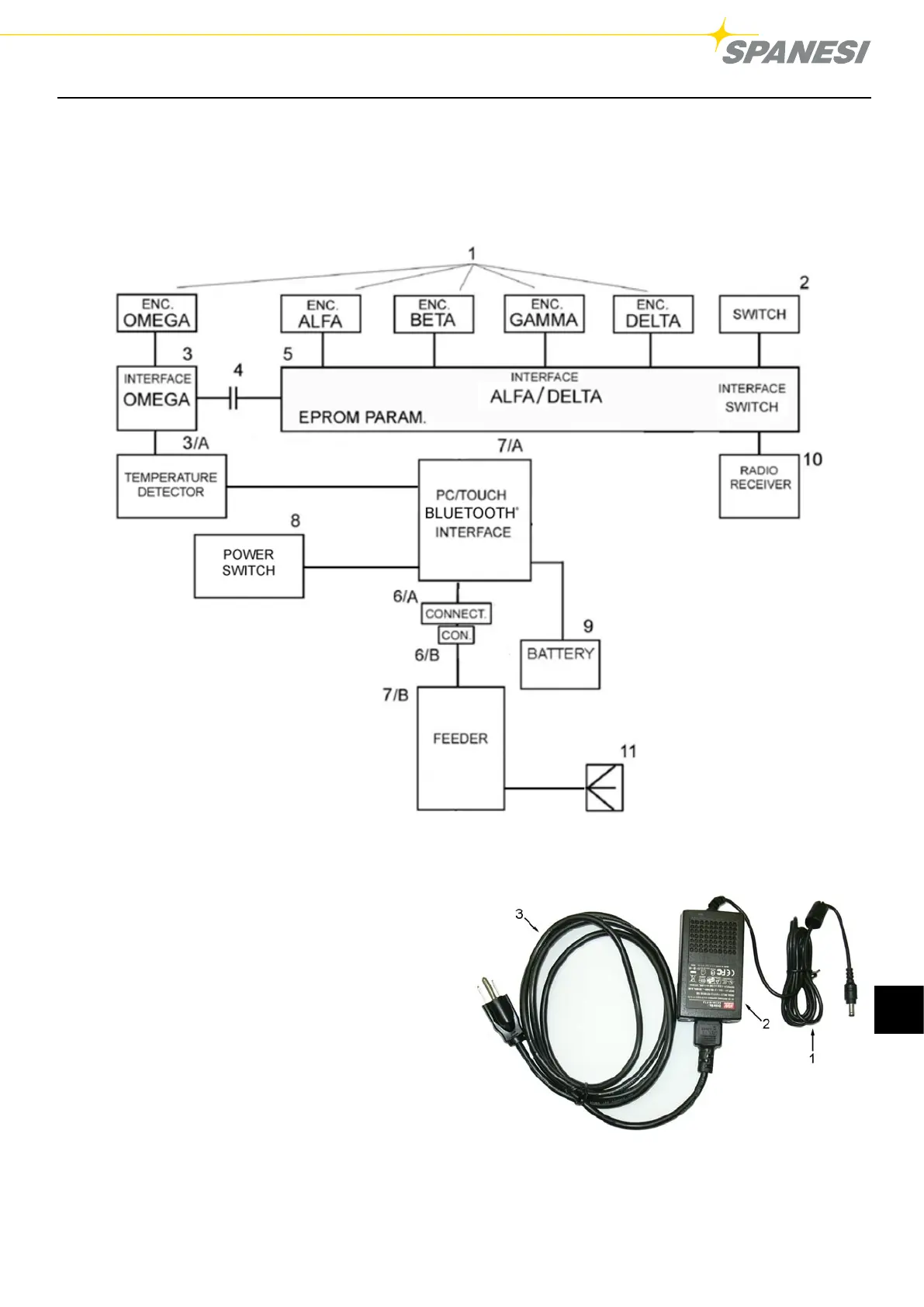

7.1 BLOCKSCHALTBILD
Das Betriebsschaltbild der Elektrik des TOUCH, einschließlich des Messarms, setzt sich zusammen aus einem
Schaltkreis, grundsätzlich bestehend aus (Abb. 5):
TOUCH / A03
Pag. 19 di 28 DC001630
Figura 5 BLOCK DIAGRAM
1. Encoder für die Achsen Alpha, Beta, Gamma, Delta
und Omega
2. monostabiler Schalter, normalerweise geöffnet
3. Karten Encoder-Datenerfassung - Achsen Omega
3/A. Temperatursensor
4. Ring-Rotationsverteiler
5. Karte Encoder-Datenerfassung Achsen Alfa-Beta-
Gamma-Delta + Erwerbung der Drucktaste +
Speicherung der Maßstabe
6/A. Armseitige Zapfen-Steckerbuchse;
6/B. Arm - Schnittstelle mit Mutter-Steckverbinder 18 V
DC
7/A. Versorgungsteil und Übertragungsschnittstelle
7/B. Energieleitung
8. Schalter
9. Batterie
10. Empfänger
11. Stromstecker
Abb. 5
TOUCH / A03
Pag. 23 di 28 DC001630
Key
:
1) 18V DC connector
2) Automatic selection feeder 100-240V 50/60 Hz
3) Cable of net supplying
Figure 7 POWER SUPPLY
Abb. 5/A: Energieleitung der Mitteilungsinterface
Erklärung:
1. Verbinder 18 V DC
2. Energieleitung 100-240V 50/60 Hz mit
automatischer Sortierung
3. Kabel von Netzspannung
