ENTFERNEN SIE DIE ABDECKUNGEN DER AUSFALLENDEN
A
B
A
B
12.8 a
12.8 b
Abb. 12.8 A und B

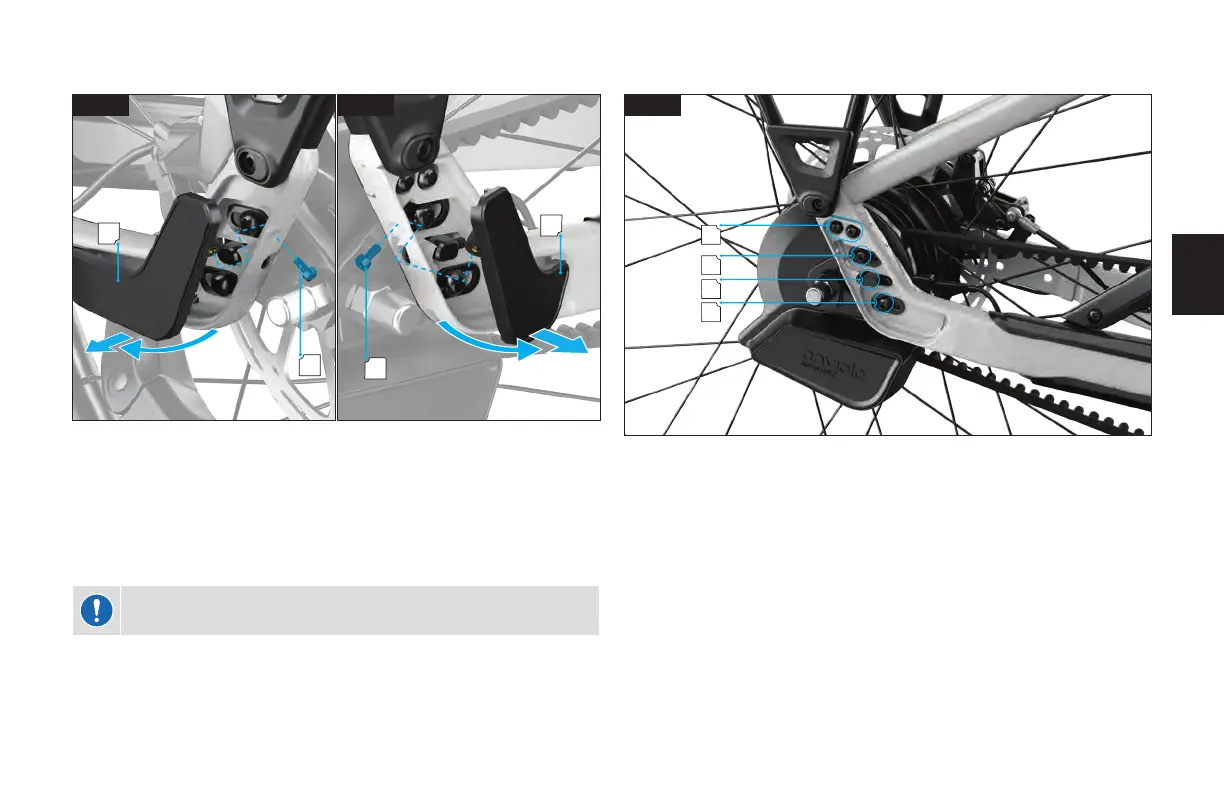

Um an die Justierschrauben zu gelangen, müssen Sie die Abdeckungen von den hinteren
Ausfallenden abnehmen.
Entfernen Sie mit einem 2,5-mm-Inbusschlüssel beide Schrauben von der Rückseite des
linken und rechten Ausfallendes (A).
Heben Sie die Abdeckungen mit einem Schlitzschraubendreher an, drehen Sie sie in
Richtung der Vorderseite des Fahrrads und nehmen Sie sie ab (B).
ACHTUNG: Hebeln Sie die Abdeckungen nicht mit Gewalt heraus, da dies die
Klemmen an den Abdeckungen beschädigen könnte.
TECHNISCHE DATEN DER VERSTELLBAREN AUSFALLENDEN
A
B
A
C
12.9
Abb. 12.9
A: Spannschrauben, TX30
B: Schraube für verstellbares Gleitstück, 3-mm-Inbusschlüssel
C: Rahmenschlossschraube, TX25
