VERSTELLBARES AUSFALLENDE EINSTELLEN
A
A
B
12.10
Abb. 12.10

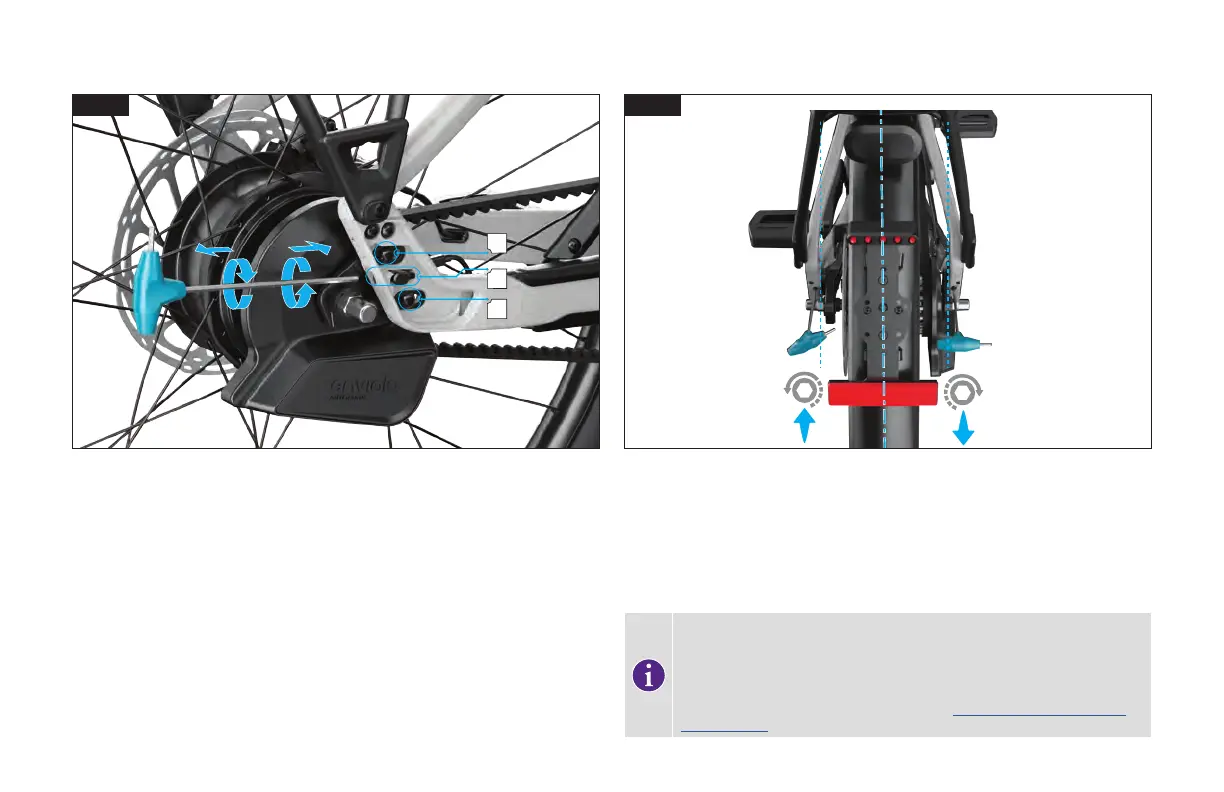

Lösen Sie die Klemmschrauben am linken und am rechten hinteren Ausfallende (A).
Beginnen Sie an der Antriebsseite (rechts) und verwenden Sie einen 3-mm-
Inbusschlüssel, um die Justierschraube anzuziehen oder zu lösen, bis die richtige
Riemenspannung eingestellt ist (B).
HINTERRAD AUSRICHTEN
12.11
Abb. 12.11
Stellen Sie die Justierschraube auf der Nicht-Antriebsseite ein, bis das Laufrad
ordnungsgemäß zwischen den beiden Kettenstreben zentriert ist.
Überprüfen Sie, ob die Riemenspannung weiterhin korrekt ist, und passen Sie sie bei
Bedarf an.
Wenn der Zahnriemen ordnungsgemäß gespannt und das Laufrad richtig ausgerichtet ist,
ziehen Sie die Befestigungsschrauben mit einem TX30-Schlüssel mit 13 Nm (115 in-lbf) an.
INFO: Die richtige Riemenspannung ist wichtig. Eine zu geringe Spannung kann
dazu führen, dass der Riemen durchrutscht oder Zähne überspringt. Eine zu
hohe Spannung kann zu übermäßigem Verschleiß und Schäden führen. Es gibt
verschiedene Werkzeuge, um eine optimale Riemenspannung und das beste
Fahrverhalten sicherzustellen. Weitere Informationen zur Montage, Verwendung
und Wartung des Zahnriemens finden Sie unter www.GatesCarbonDrive.com/
OwnersManual.
