WARNUNG! Das Spannen des Zahnriemens erfordert technischen Sachverstand,
Erfahrung und Spezialwerkzeug. Die Wartung des Zahnriemens sollte daher von
einem autorisierten Specialized-Fachhändler durchgeführt werden.
12.3. RAHMENSCHLOSS
Das Como ist mit einem Rahmenschloss ausgestattet, durch das die Sattelstrebe geöffnet
werden kann, um einen Zahnriemen einfach montieren und ausbauen zu können.
Bauen Sie das Hinterrad aus und entfernen Sie den Zahnriemen von der hinteren
Riemenscheibe (Abschnitt 12.1).
Entfernen Sie die Schrauben des hinteren Gepäckträgers mit einem 4-mm-Inbusschlüssel von
der Sattelstrebe (Abb. 7.4).
KETTEN-/RIEMENSCHUTZ ENTFERNEN
B
A
12.12

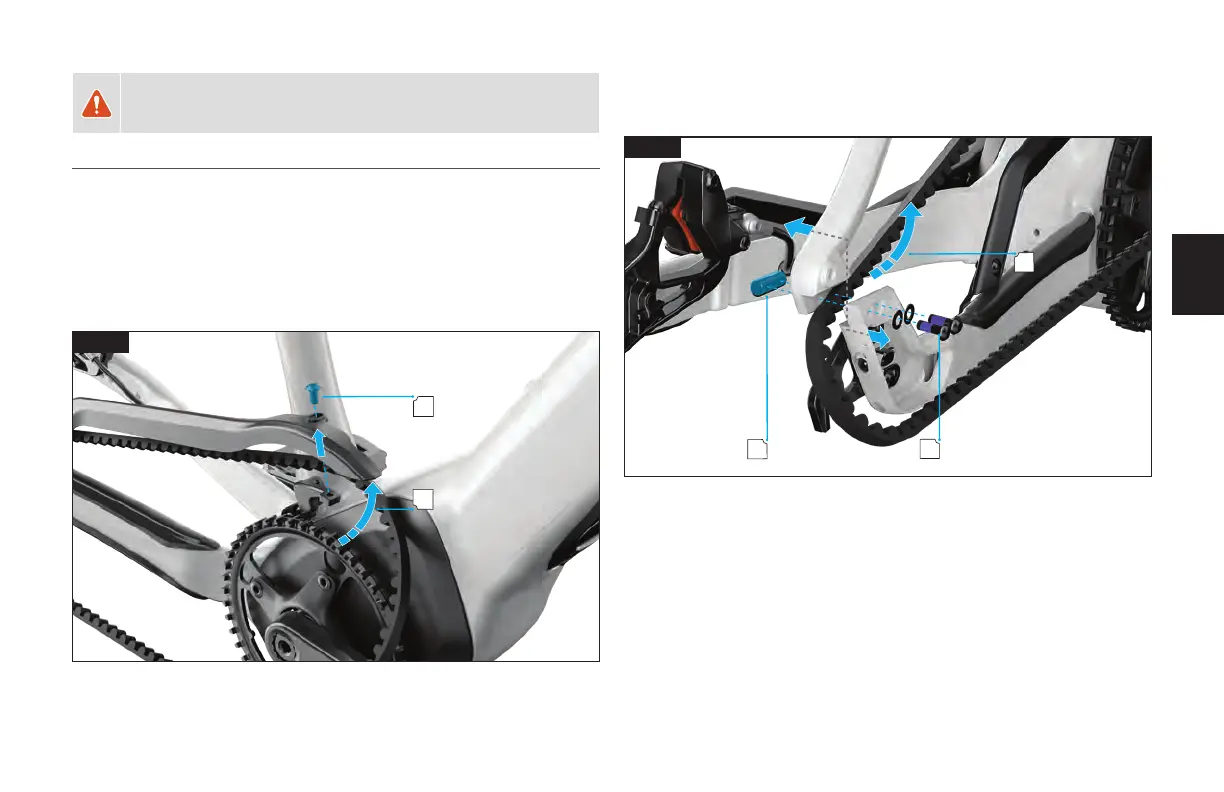

Abb. 12.12
 Entfernen Sie mit einem 3-mm-Inbusschlüssel die vordere Kettenschutzschraube von der
Oberseite des Kettenschutzes (A).
 Heben Sie den Kettenschutz nach oben und schieben Sie den Zahnriemen zwischen den
Kettenschutz und den Rahmen (B).
RAHMENSCHLOSS ÖFFNEN UND ZAHNRIEMEN ENTFERNEN
A
B
C
12.13
Abb. 12.13
 Entfernen Sie die Abdeckungen von den verstellbaren Ausfallenden (Abb. 12.8, A und B).
 Entfernen Sie mit einem TX25-Schlüssel die oberen Schrauben vom Rahmenschloss (A)
und die Rahmenschloss-Zylindermutter (B) aus dem Ausfallende.
 Ziehen Sie die Kettenstrebe und die Sattelstrebe auseinander und schieben Sie den
Zahnriemen vorsichtig durch die Öffnung in der Sattelstrebe (C).
 Führen Sie die Schritte in umgekehrter Reihenfolge aus, um einen neuen Zahnriemen einzubauen.
 Ziehen Sie die Rahmenschlossschrauben mit einem TX25-Schlüssel mit 4 Nm (35 in-lbf) fest.
 Bringen Sie den hinteren Gepäckträger wieder an der Sattelstrebe an. Ziehen Sie die
Schrauben mit einem 4-mm-Inbusschlüssel mit 9 Nm (80 in-lbf) fest.
