INFORMACE: Postup sejmutí řemenu z rámu je popsán v části 12.3.
MONTÁŽ ZADNÍHO KOLA
C
A
B
12.4

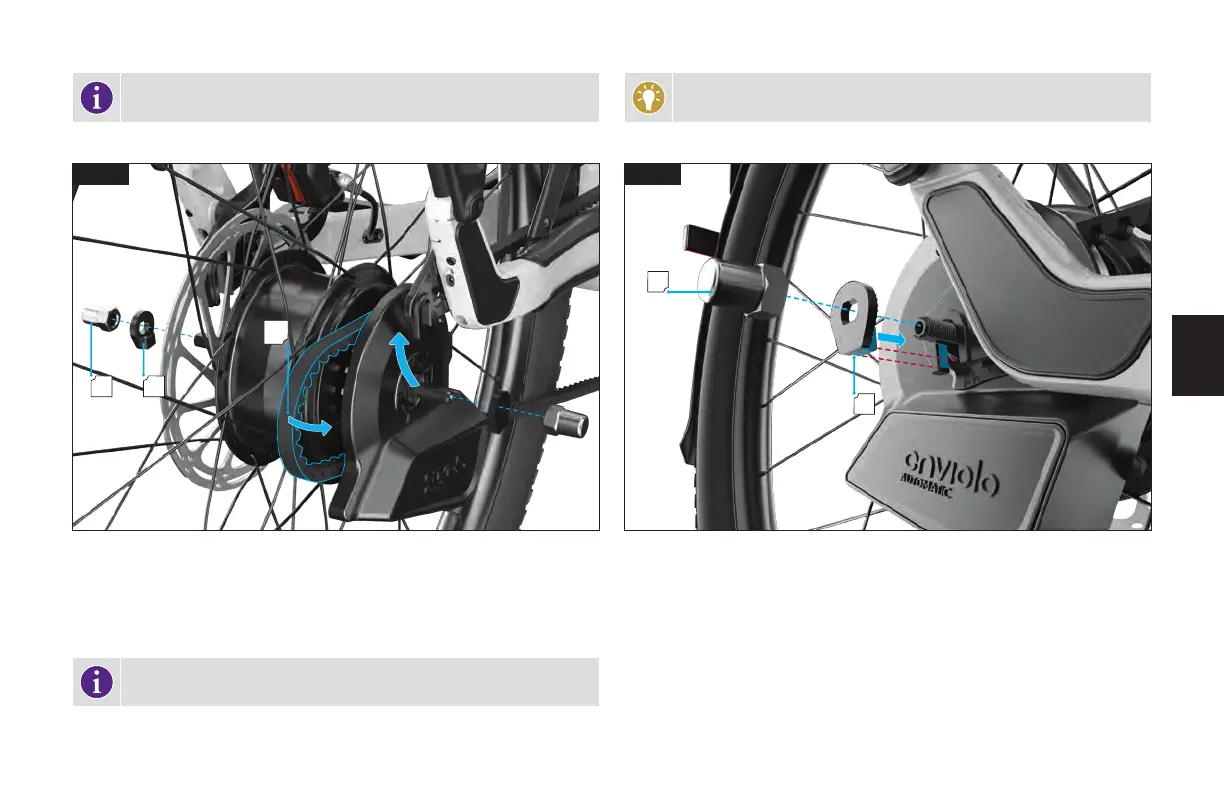

Obr. 12.4
Odmontujte matice (A) a podložky s pojistkou proti otáčení (B) ze zadní osy (pokud
ještě nejsou odmontované) a přidržte zadní kolo v těsné blízkosti patek.
Přetáhněte řemen přes rozhraní náboje a nasaďte ho na pastorek (C).
Zasuňte kolo do patek.
INFORMACE: Dbejte na to, aby nedošlo k přiskřípnutí či zalomení kabelu
nebo přimáčknutí konektoru AUTOMATiQ.
TECHNICKÝ TIP: V některých případech je šikovné sundat řemen
z převodníku, což montáž zadního kola zjednoduší.
MONTÁŽ MATIC OSY ZADNÍHO KOLA
B
A
12.5
Obr. 12.5
Na každou stranu nasuňte podložku s pojistkou proti otáčení (A). Prolovaná strana
podložky musí směřovat k rámu. Pojistka proti otáčení musí být zasunutá v patce.
Na osu našroubujte matice (B) a dotáhněte je otevřeným plochým klíčem 15 mm na
utahovací moment 30–40 Nm.
