37
INFORMACE: Informace o údržbě a používání nábojů enviolo s vnitřním
řazením najdete webových stránkách výrobce.
Informace o údržbě a používání řemenů Gates Carbon Drive™ najdete
v příručce www.GatesCarbonDrive.com/OwnersManual.
INFORMACE: Modely Como vybavené náboji s vnitřním řazením (IGH)
jinými než enviolo nejsou s náboji s vnitřním řazením enviolo kompatibilní.
VAROVÁNÍ! Vzhledem ke značné mechanické složitosti integrovaného
náboje s vnitřním řazením vyžaduje jeho správná montáž vysokou úroveň
mechanické odbornosti, zkušenosti, proškolení a také použití speciálních
nástrojů. Proto je nezbytné, aby montáž, údržbu a řešení problémů
prováděl autorizovaný prodejce Specialized.

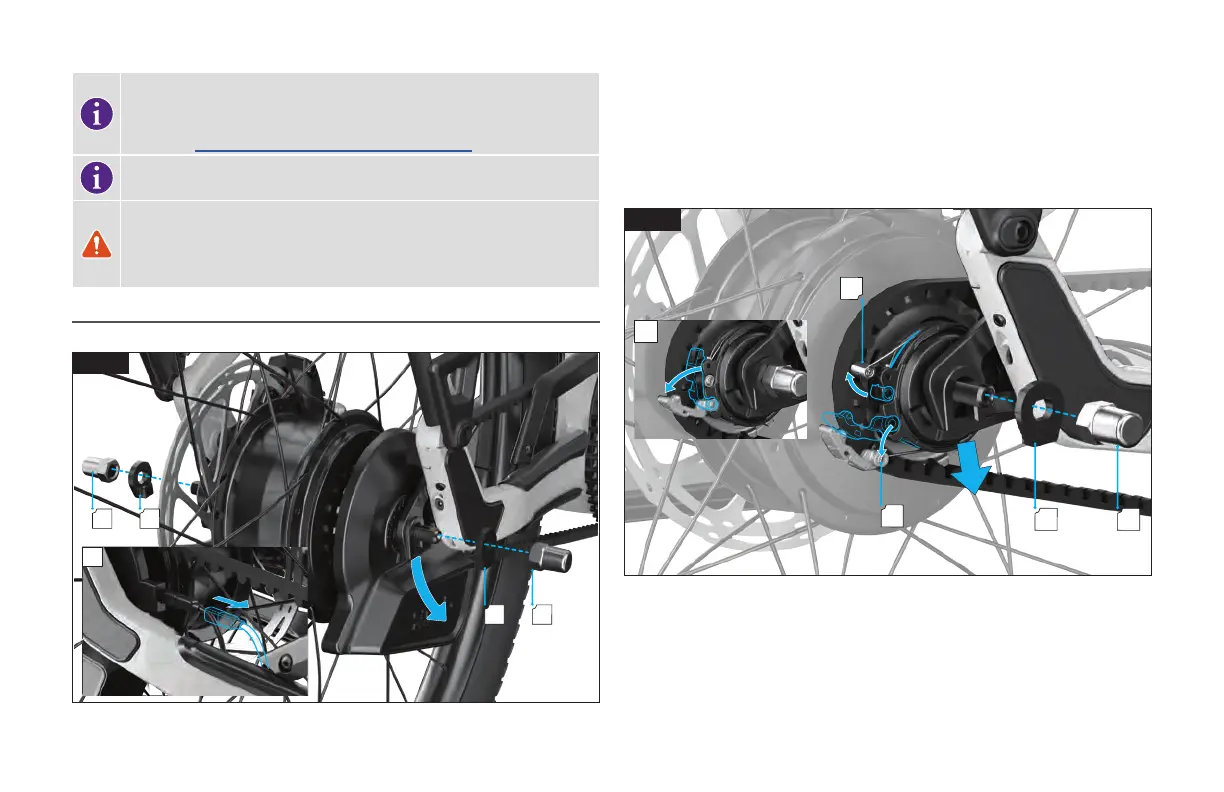

12.1. DEMONTÁŽ A MONTÁŽ ZADNÍHO KOLA OSAZENÉHO NÁBOJEM ENVIOLO
DEMONTÁŽ ZADNÍHO KOLA (S NÁBOJEM ENVIOLO AUTOMATIQ S VNITŘNÍM ŘAZENÍM)
B
C
C
B
A
12.2
Obr. 12.2
Odpojte kabel z rozhraní náboje enviolo AUTOMATiQ (A).
 Otevřeným plochým klíčem 15 mm odmontujte obě matice zadní osy (B) a podložky
s pojistkou proti otáčení (C).
 Vysuňte kolo z patek a sundejte řemen ze zadního pastorku.
DEMONTÁŽ ZADNÍHO KOLA (S NÁBOJEM ENVIOLO S RUČNÍM ŘAZENÍM)
A
D
B
C
B
12.3
Obr. 12.3
 Páčku rozhraní náboje překlopte do otevřené polohy (A) a sejměte páčku a váleček
z háčků rozhraní (B).
 Otevřeným plochým klíčem 15 mm odmontujte obě matice zadní osy (C) a sejměte také
podložky s pojistkou proti otáčení (D).
 Vysuňte kolo z patek a sundejte řemen ze zadního pastorku.
