Obr. 12.8 A a B
Pro přístup k seřizovacím šroubům je nutné odstranit krytky na zadní patce.
Inbusovým klíčem 2,5 mm odšroubujte oba šrouby ze zadní strany levé i pravé patky (A).
Nadzvedněte krytky plochým šroubovákem a pak je otočte dopředu směrem k přední
části elektrokola a odstraňte je (B).
UPOZORNĚNÍ: Krytky neotvírejte přílišnou silou, jinak může dojít
k poškození lisovaných výstupků.
SPECIFIKACE ÚDAJŮ PRO POSUVNÉ PATKY
A
B
A
C

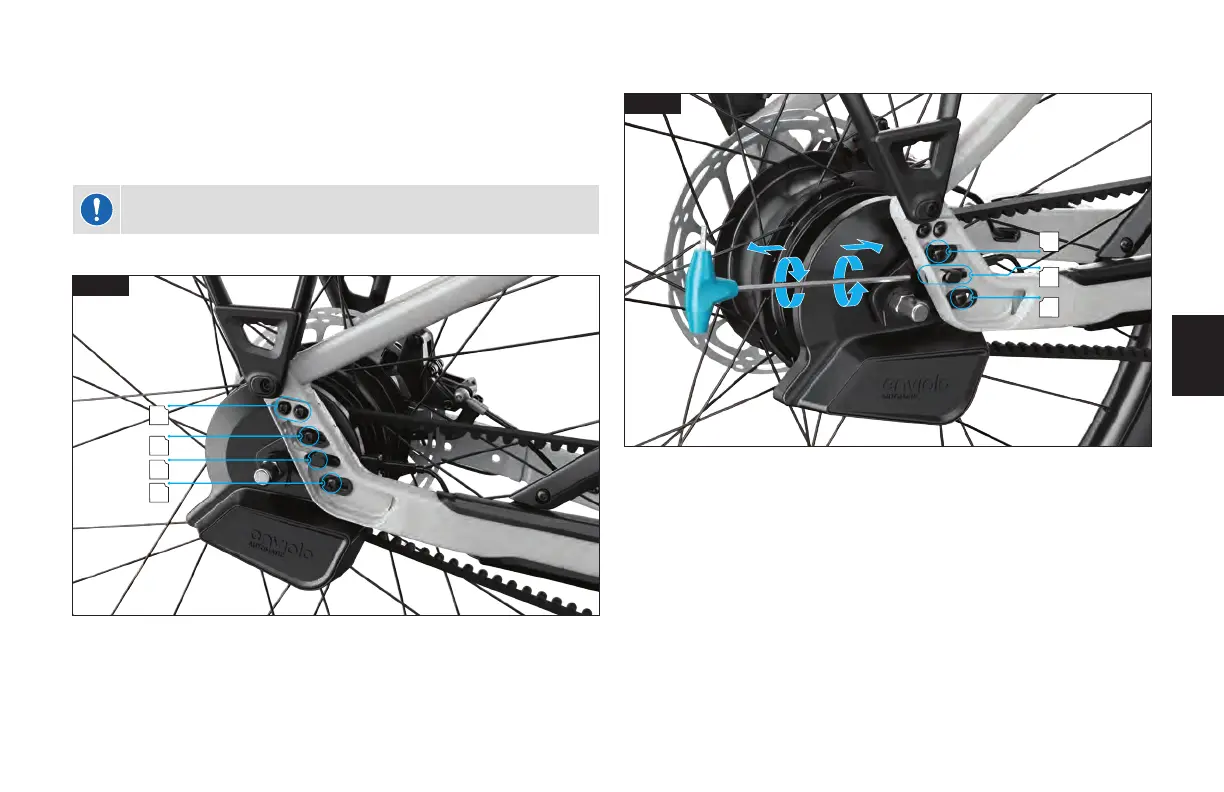

12.9
Obr. 12.9
A: Napínací šrouby, TX 30
B: Nastavitelný posuvný šroub, 3mm inbus
C: Šroub spojky sedlové vzpěry, TX 25
NASTAVENÍ POSUVNÉ PATKY
A
A
B
12.10
Obr. 12.10
Povolte pojistné šrouby na levé i pravé posuvné patce na zadní vidlici (A).
Pak začněte na straně pohonu (napravo): 3mm inbusovým klíčem utahujte nebo
povolujte napínací šroub, dokud nedosáhnete správného napnutí řemenu (B).
